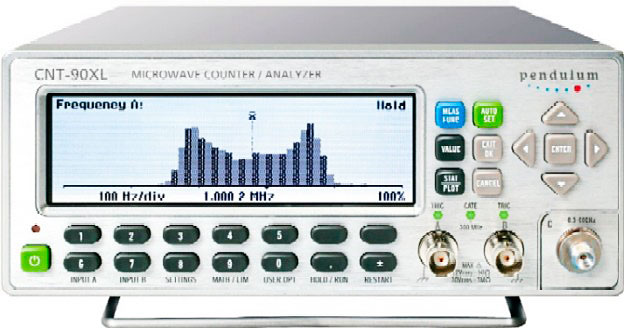

Частотомер Pendulum CNT-91

Универсальные таймеры/счетчики/анализаторы CNT-91 предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, калибровки и анализа времени и частоты, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.

Технические параметры

• Измерение частоты:
  по входам А, В: 0,002 Гц...300 МГц;
  по входу С:
  0.1...2,7 ГГц (опция 10);
  0.3...8 ГГц (опция 13);
  0.25...14 ГГц (опция 14);
  0.25...20 ГГц (опция 14B)
• Измерение периода усредненного сигнала
  по входам А,B: 3,3 нс...500 с
  по входу С:    330 пс...10 нс (опция 10)
  по входу С:    125 пс...3,3 нс (опция 13)
  по входу С:    72 пс...5 нс (опция 14)
  по входу С:    50 пс...5 нс (опция 14В)
  с разрешение 12 цифр
• Измерение периода одиночного сигнала по входам А, B: 3,3 нс...1000 с, разрешение 100 пс
• Измерение периода Back-to-back по входам А, B: 4 мс...500 с, разрешение 50 пс RMS
• Измерение временного интервала А-А, А-В, В-А, В-В:
  -5 нс ... +10⁶ с (обычный расчет)
  -10⁶ с ... +10⁶ с (интеллектуальный расчет)
  Разрешение: 100/50 пс
  минимальная ширина импульса: 1,6 нс
  Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В)
• Определение положительной/отрицательной ширины импульса по входам А, В: 2,3 нс ... 10⁶ с
• Определение времени переднего и заднего фронта по входам А, В: 1,5 нс ... 10⁶ с
  Уровни срабатывания: 10% и 90% амплитуды сигнала
• Фаза выхода А относительно В и выхода В относительно А: -180 ... +360° , частота до 160 МГц
  разрешение: одиночный цикл 0,001°–10 кГц, уменьшение до 1°>10 МГц
  усреднением можно добиться улучшения разрешения
• Суммирование по входам А, В: ∑А, ∑В, ∑А+В, ∑А-В, ∑А/В
  разрешение 1-10¹⁰ (0-2³²) счетов, диапазон частоты: 0-160 МГц
• Определение положительного и отрицательного коэффициента режима по входам А, В: 10^-6-1
  диапазон частот: 0,1 Гц...300 МГц
• Временные метки по входам А, В: необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
  Максимальная частота: 160 МГц, разрешение временной метки: 100/50 пс

Входы А и В

• Соединение: DC (DC-300 МГц) или AC (10 Гц...300 МГц)
• Импеданс: 1 МОм/20 пФ или 50 Ом
• Максимальная межканальная разность задержки: 500 пс
• Чувствительность:
  DC-100 МГц: 10 мВ (RMS);
  100-200 МГц: 30 мВ (RMS);
  200-300 МГц: 40 мВ (RMS)
• Ослабление: х1, х10
• Отображение уровня срабатывания на дисплее:
  разрешение: 1 мВ
  неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
  В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
• Автоматический режим гистерезиса:
  время: минимальный период гистерезиса (коррекция на гистерезис)
  частота: 1/3 амплитуды входного сигнала
• Аналоговый шумовой фильтр: номинал 100 кГц, RC-типа
• Цифровой низкочастотный фильтр: переменная частота среза 1 Гц...50 МГц
• Максимальное допустимое напряжение:
  1 МОм:  350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц
  50 Ом:    12 В RMS
  тип разъема: BNC

Вход С (опция 10)

• Диапазон входных напряжений:
  20 мВ...12 В RMS, 0,1...0,3 ГГц;
  10 мВ...12 В RMS, 0,3...2,5 ГГц;
  20 мВ...12 В RMS, 2,5...2,7 ГГц
  40 мВ...12 В RMS, 2,7...3 ГГц
  20 мВ...12 В RMS, 2,5...2,7 ГГц
• Импеданс: 50 Ом номинал
• Максимальное допустимое напряжение: 12 В RMS, защита с помощью PIN диодов
• Тип разъема: N-тип, розетка

Вход С (опция 13)

• Диапазон входных напряжений:
  40 мВ...7 В RMS, 0,2...0,3 ГГц;
  20 мВ...7 В RMS, 0,3...0,5 ГГц;
  10 мВ...7 В RMS, 0,5...3,0 ГГц;
  20 мВ...7 В RMS, 3,0...4,5 ГГц
  40 мВ...7 В RMS, 4,5...6,0 ГГц
  80 мВ...7 В RMS, 6,0...8,0 ГГц
• Импеданс: 50 Ом
• Максимальное допустимое напряжение: 7 В RMS
• Тип разъема: N-тип, розетка

Вход С (опция 14 и 14B)

• Диапазон входных напряжений:
  20 мВ...7 В RMS, 0,25...0,5 ГГц;
  10 мВ...7 В RMS, 0,5...14 ГГц;
  10 мВ...7 В RMS, 14...18 ГГц (опция 14);
  20 мВ...7 В RMS, 18...20 ГГц (опция 14B)
• Импеданс: 50 Ом
• Максимальное допустимое напряжение: 7 В RMS
• Тип разъема: N-тип, розетка

Входы и выходы на задней панели

• Опорный входной сигнал: 1, 5, 10 МГц, 0,1...5 В RMS, импеданс>1 кОм
• Опорный выходной сигнал: 10 МГц, >1 В RMS для 50 Ом
• Вход блокировки: блокировка всех функций измерений
  импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц
• Выход пульсаций: программируется через интерфейсную шину GPIB/USB
  период и ширина пульсаций: 20 нс...2 с, разрешением 10 нс; выход: TTL-уровень в 50 Ом
• Измерительные входы задней панели (А, В или С):
  значение импеданса: 1МОм/50пф или 50 Ом;
  тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов

Удержание срабатывания:

• Диапазон задержки 20 нс...2 с разрешением 10 нс

Внешнее управление запуском и остановкой по входам А, В

• Режимы: запуск, остановка, управление запуском/остановкой
• Максимальная частота следования управляющего сигнала: 160 МГц
• Диапазон временной задержки запуска по входам А, В: 20 нс...2 с, с разрешением 10 нс

Статистические вычисления

• Функции: максимум, минимум, среднее значение, девиация Алана и стандартная, ΔMAX-MIN
• Размер выборки: 2 ... 2x10⁹ выборок
• Определение пределов: значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона
• Диапазон периода измерений: 2 мкс...1000 с

Математические вычисления:

• Функции: (К*X+L)/М и (К/X+L)/M. X – текущее показание, К, L и М – константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)

Другие функции

• Период измерения: 20 нс...1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения
• Опорная временная база: внутренняя/внешняя/автоматическая
• Удержание показаний: фиксирует результат измерения, пока не запущено новое измерение
• Аварийный сигнал по предельному значению: графическая индикация на передней панели и/или SRQ по шине GPIB
  предельные значения: нижний/верхний предел
  настройки: OFF (выключение)/Alarm (аварийный сигнал) если значение вышло за границу верхнего/нижнего предела, в диапазоне или вне диапазона
  активный аварийный сигнал (ON): STOP (остановка) или CONTINUE (продолжение)
• Установка: 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи
• Вспомогательное меню: предоставляет доступ к дополнительным функциям
• Дисплей: 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей

Интерфейс GPIB/USB

• Максимальная скорость измерения через универсальную интерфейсную шину GPIB: 2000 показаний в секунду; во внутреннюю память: 250K показаний/с
• Размер внутренней памяти: до 3500K показаний
• USB: версия 2.0, 12 Мб/с

Программное обеспечение для временного и частотного Анализа TimeView™

Программное обеспечение TimeView работает на любом ПК, имеющем монитор стандарта VGA/EGA

Режимы регистрации данных и скорость измерения*

• Произвольная выборка: 8000 показаний/с
• Периодическая выборка: до 10⁶ выборок/с
• Регистрация формы сигнала: да (вертикальная выборка)
• Управление прибором: все функции лицевой панели и некоторые функции ВСПОМОГАТЕЛЬНОГО МЕНЮ
• Анализ данных:
  Данные измерений в зависимости от времени
  График БПФ
  Корень дисперсии Аллана
  Функция сглаживания
  Функция масштабирования
  Курсорные измерения
  Гистограмма распределения
• Сохранение файлов: установки и данные измерений

* В зависимости от функции измерения и внутреннего формата данных

Опции временной базы

(1) Через месяц непрерывной работы

• Рабочая температура: от 0 до +50 °С
• Надежность: средняя наработка на отказ 30000 часов
• Параметры сети (при 25 °С): AC 90...265В RMS, 45...440 Гц, (<40Вт)
• Габариты: 210х90х395 мм
• Вес: 4 кг
