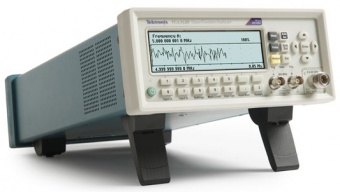

Частотомер Tektronix FCA3103

Таймер/счетчик/анализатор. Канал A и B: 1 мГц-300 МГц. Канал С: 3 ГГц. Разрядность - 12 цифр (1 сек). Разрешение - 50 пс. Стандартный генератор опорной частоты (5х10-7/месяц). Скорость 250К изм/с. Время измерения: 20 нс - 1000 с. Внутренняя память: 3,5 М. Измерение периода, интервала, длительность импульса, фазы, коэф.заполнения,отношения, время нарастания/спада, напряжение. Счетчик импульсов. Выход програм. импульса. Анализ модуляций. Математика. Статистика. Графический дисплей. Интерфейс USB/GPIB. Габариты: 210х90х395 мм. Вес: 2,7 кг

Подробнее

31 563.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

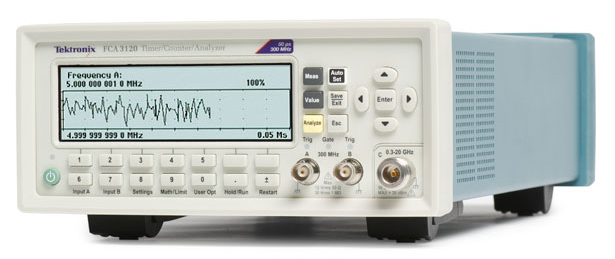

Частотомеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу. Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

Технические характеристики

Характеристики	Параметры	Значения
Измерение частоты	Режим	Нормальный, с подтверждением приема
	Частотный диапазон Вход A, B Вход С	0,001 Гц...300 МГц 0,1 ГГц...20 ГГц
	Разрешение	12 цифр за период измерения 1с (норма) 11 цифр в 1 с (с подтверждением приема)
	Дополнительные параметры	Vmax, Vmin, Vp-p
Выброс частоты (Burst) A, B, C	Функции	Частота в выбросе (в Гц), частота следования импульсов PRF (в Гц)
	Диапазон	Вход A, B, C. См. характеристики частоты
	Минимальная продолжительность выброса	менее 40 нс
	Минимальное количество импульсов в выбросе	Вход A, B: 3 (6 при частоте свыше 160 МГц) Вход С: 3 х масштабный коэффициент
	Диапазон PRF (частота следования импульсов)	0,5 Гц...1 МГц
	Диапазон задержки включения	10 нс...2 с , при разрешении 10 нс
	Дополнительные параметры	PRF
Измерение периода	Режим	Одиночный, усреднение, с подтверждением приема
	Диапазон Вход A, B Вход С	3,3 нс...1000 с (одиночный, усреднение) 10 нс...50 с
	Разрешение	50 пс (одиночный), 12 разрядов/с (среднее)
	Дополнительные параметры	Vmax, Vmin, Vp-p
Соотношение A/B, B/A, C/A, C/B	Диапазон	10^-9...10¹¹
	Входная частота Вход A, B Вход С	0,1 Гц...300 МГц 0,25 ГГц...20 ГГц
	Дополнительные параметры	Частота 1, Частота 2
Интервалы времени A-B, B-A, A-A, B-B	Режим	обычный, интеллектуальный (для определения знака A до B или A после B)
	Диапазон	Обычный: 0 нс...+10⁶ сИнтеллектуальный: +10^-6 с...+10⁶ с
	Разрешение	50 пс однократный захват
	Минимальная ширина импульса	1,6 нс
Положительная и отрицательная ширина импульса	Диапазон	2,3 нс...10⁶ с
	Минимальная ширина импульса	2,3 нс
	Дополнительные параметры	Vmax, Vmin, Vp-p
Время нарастания и спада A, B	Диапазон	1,6 нс...10⁶ с
	Уровни срабатывания	10% и 90% амплитуды сигнала
	Минимальная ширина импульса	1,6 нс
	Дополнительные параметры	Vmax, Vmin, скорость нарастания
Положительный и отрицательный коэффициенты заполнения A, B	Диапазон	0,000001...0,999999
	Диапазон частот	0,1 Гц...300 МГц
	Дополнительные параметры	Период, ширина имппульса
Фаза A относительно B, B относительно A	Диапазон	-180°...+360°
	Разрешение	одиночный цикл 0,001° до 10 кГц, со снижением до 1°>10 МГц разрешение улучшается статистикой
	Диапазон частот	до 160 МГц
	Дополнительные параметры	Частота (A), Va/Vb (в дБ)
Суммирование A, B	Режим	Суммирование A, суммирование B, Суммирование A+B, суммирование A-B, суммирование A/B
	Диапазон	1... 10¹⁰ отчетов
	Диапазон частот	до 160 МГц
	Управление пуском	ручное, управление пуском
	Управление остановом	ручное, управление остановом, временное
	Дополнительные параметры	Другие функции суммирования
Vmax, Vmin. Vp-p A,B	Диапазон	-50 В...+50 В, -5 В...+5 В
	Частотный диапазон	DC, 1 Гц...300 МГц
	Режим	Vmax, Vmin, Vp-p
	Разрешение	1 мВ
	Неопределенность (диапазон 5 В), типичное DC, 1 Гц...1 кГц 1 кГц...20 МГц 20... 100 МГц 100...300 МГц	1% + 15 мВ 3% + 15 мВ 10% + 15 мВ 30% + 15 мВ
	Дополнительные параметры	Vmax, Vmin, Vp-p
Временные метки	необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
	Максимальная частота	160 МГц
	Разрешение временной метки	50 пс
Входы A и B	Диапазон частот	DC: 0...300 МГц AC: 10 Гц...300 МГц
	Импеданс	1 МОм/20 пФ или 50 Ом (КСВН<2:1)
	Запуск	положительный или отрицательный фронт
	Максимальная рассинхронизация канала	500 пс
	Чувствительность	15 мВ (DC...200 МГц) 25 мВ (200...300 МГц)
	Ослабление	х1, х10
	Динамический диапазон	30 мВп-п...10 Вп-п в диапазоне ±5 В
	Уровень срабатывания (показания на дисплее)	Разрешение: 1 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
	Автоматический режим гистерезиса	Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала
	Аналоговый ФНЧ	Номинал 100 кГц, RC-типа
	Цифровой ФНЧ	Частота среза 1 Гц ... 50 МГц
	Максимальное неразрушающее напряжение	1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз
	Тип разъема	BNC
Вход С	Диапазон частот	0,1...3 ГГц
	Рабочий диапазон входного напряжения	20 мВскз ...12 Вскз (100...300 МГц) 10 мВскз ...12 Вскз (0,3...2,5 ГГц) 20 мВскз ...12 Вскз (2,5...2,7 ГГц) 40 мВскз ...12 Вскз (2,7...3,0 ГГц)
	Масштабный коэффициент	16
	Импеданс	50 Ом номинал, КСВН < 2,5:1
	Максимальное неразрушающее напряжение	+12 Вскз с диодной защитой выводов
	Тип разъема	N-тип, розетка

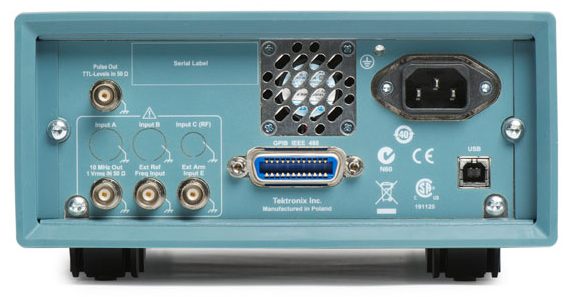

Входы и выходы на задней панели	Вход опорного сигнала	Синусоида 1, 5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм
	Выход опорного сигнала	Синусоида 10 МГц, >1 Вскз на 50 Ом
	Импульсный выходной сигнал	программируется с помощью передних портов GPIB/USB Режим: Pulse Out, Gate Open, Alarm Out Период: 20 нс...2 с, с шагом 10 нс Ширина импульса: 10 нс...2 с, с шагом 10 нс Выход: уровни TTL на нагрузку 50 Ом, передний фронт - 2нс
	Вход блокировки (блокировка/разблокировка) всех функций измерений	Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц
Дополнительные функции
Задержка срабатывания	Диапазон задержки	20 нс...2 с
Задержка срабатывания	Разрешение	10 нс
Внешнее управление пуском и остановом	Режим	Пуск, Останов, Управление пуском и остановом
	Входные каналы	A, B или E (на задней панели)
	Макс.частота следования управляющего сигнала	Канал A, B: 160 МГц Канал E: 80 МГц
Статистика	Функции	Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN
	Дисплей	Цифровой, гистограммы, графики трендов
	Размер выборки	2 ... 2x10⁹ выборок
	Шаг измерений	Временной диапазон шага: 4 мкс ... 500 с
Математика	Функции	К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)
Другие функции	Время измерения	20 нс – 1000 с для частоты, выброса и среднего значения.Одиночный цикл для других функций измерения
	Опорная временная база	Внутренняя, внешняя, автоматическая
	Удержание показаний	Фиксирует результат измерения, пока не запущено новое измерение
	Аварийный сигнал по предельному значению	Графическая индикация на передней панели и/или SRQ по шине GPIB Нижний предел, верхний предел
	Дисплей	Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме. Разрешение: 320 х 97 пикселей
	Сохраненные настройки прибора	Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем
Интерфейс GPIB	Совместимость	Совместимость с IEEE 488.2-1987, SCPI 1999 53131A
	Максимальная скорость измерения(по шине GPIB)	15 K/5 K показаний/с (режим пересылки блоков) 4 К показаний/с (только в режиме передачи) 650/500 показаний/с (индивидуальное срабатывание)
	Максимальная скорость измерения(во внутр. память)	250 К показаний/с
	Размер внутренней памяти	3,75 М значений
Интерфейс USB	Версия	2.0 полноскоростной (11 Мб/с)
Общие характеристики	Напряжение питания	90...265 В, 45...440 Гц
	Потребляемая мощность	< 40 Вт
	Рабочая температура	0 °С ... 50 °С
	Влажность	5...95% (10...30 °С) 5...75% (30...40 °С) 5...45% (40...50 °С)
	Габаритные размеры (В х Ш х Г)	90х210х395 мм
	Масса	2,7 кг (нетто) 3,5 кг (брутто)

Опции временной базы

Модель опции	стандарт	Средняя стабильность	Высокая стабильность
Тип опорного генератора:	Стандарт	OCXO	OCXO
Старение: за 24 часа за месяц за год	нет < 5x10^-7 < 5x10^-6	< 5x10^-9 (1) < 6x10^-8 < 2x10^-7	< 5x10^-10(1) < 1x10^-8 < 5x10^-8
Колебание температуры: 0-50°C 20-26°C	< 1x10^-5 < 3x10^-6	< 5x10^-8 < 2x10^-8	< 5x10^-9 < 1x10^-9
Кратковременная стабильность (1 с)	Не указано	< 1x10^-10	< 1x10^-11
Квадратный корень вариации Аллана (10 с)	Не указано	< 1x10^-10	< 1x10^-11
Стабильность при включении питания	отсутствует	<1x10^-7	<1x10^-8
Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева	30 мин.	30 мин.	10 мин.
Полная неопределенность при рабочей температуре 20-26°C при интервале достоверности (95%) - через год после калибровки - через 2 года после калибровки	< 7x10^-6 < 1.2x10^-5	< 2.4x10^-7 < 4.6x10^-7	< 0.6x10^-7 < 1.2x10^-7

Стандартная комплектация

Частотомер
Кабель питания
Краткое руководство по эксплуатации
Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
Диск CD: базовая версия ПО LabVIEW SignalExpress
