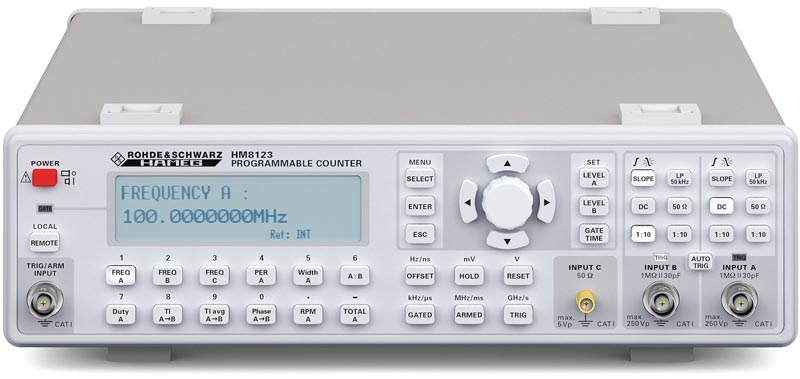

Частотомер Rohde & Schwarz HM8123-X

Диапазон частот 0 Гц…3 ГГц. Входы A и B: 0…200 МГц. Вход С: 100 МГц…3 ГГц. Входной импеданс 1 МОм/50 Ом перекл. (вход A/B) / 50 Ом (вход С). Чувствительность 25 мВэфф (вход A/B), 30 мВэфф (вход С). Стабильность опорного генератора OCXO (термостатир.) 0,01 ppm. Разрядность - 10 цифр (10 сек). Разрешение - 100 пс. 9 функций измерения, внешнее стробирование и запуск. Время измерения 1 мс…65 с . Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB). Дисплей ЖК (83х21 мм). Габаритные размеры 285 x 75 x 365 мм. Вес 4 кг.

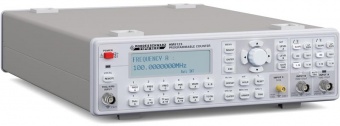

Частотомер Rohde & Schwarz HM8123-X

Подробнее

17 634.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

Частотомер HM8123-X позволяет выполнять анализ частотных и фазовых параметров и временных интервалов сигналов. Частотомер R&S HM8123-X обладает широкими функциональными возможностями, свойственными прецизионным приборам. Отличные технические характеристики и высокая функциональность обеспечивают частотомеру HM8123-X широкую область применения: регулировка и диагностика радиоэлектронного оборудования различного назначения, контроль работы радиосистем и технологических процессов.

Особенности частотомера Rohde & Schwarz HM8123-X

Диапазон измерений: Каналы А и В: от 0 Гц до 200 МГц; Канал С: от 100 МГц до 3 ГГц;
Разрешающая способность 10 разрядов;
Встроенный аттенюатор для регулировки входного уровня;
НЧ-фильтр для устранения влияния помех;
Хранение в памяти до 10 настроек прибора;
Непосредственное или дистанционное управление;
Виды измерений: Частота A/B/C; период A; длительность A; измерение событий сигнала (импульсов, периодов) в A; измерение числа оборотов в минуту A (RPM); отношение частот A:B; временной интервал между A и B; усреднение временного интервала между A и B; фаза между A и B; коэффициент заполнения A; импульсные измерения

Технические характеристики

Характеристики	Параметры	Значения
Измерение частоты	Частотный диапазон: Канал A, B Канал С	0 Гц...200 МГц (синус, импульсный) 0,1 ГГц...3 ГГц (синус)
	Значение младшего разряда	(1,25 x 10^-8 с х Частота) / Время измерения
	Разрешение	1 значение младшего разряда
	Погрешность	±(разрешение / частота ±временная погрешность ±погрешность уровня формирования ) / время измерения)
Измерение периода	Диапазон (Канал А)	5 нс...10000 с
	Значение младшего разряда	(1,25 x 10^-8 с х Период) / Время измерения
	Разрешение	1 значение младшего разряда
	Погрешность	±(разрешение / период ±погрешность уровня формирования) / время измерения)
Измерение событий сигнала (импульсов, периодов)	Диапазон (канал А)	0... 200 МГц
	Минимальная длительность импульса	10 нс
	Значение младшего разряда	1 отсчет
	Разрешение	1 значение младшего разряда
	Погрешность	(разрешение ±погрешность внешнего строб импульса x частота A) / сумма
	Разрешение по длительности	10 нс
Измерение временного интервала / Усреднение (вход A = запуск; вход B = остановка)	Значение младшего разряда	10 нс (0,1 пс - 10 нс в режиме «усреднения»)
	Разрешение	1 значение младшего разряда (е.м.р.)
	Погрешность	±(разрешение + погрешность уровня формирования) + систематическая погрешность) / временной интервал ±погрешность времени (систематическая погрешность: ≤4 нс)
	Количество усреднений	N = 1 – 25 е.м.р. = 10 нс N = 26 – 2500 е.м.р. = 1 нс N = 2501 – 250000 е.м.р. = 100 пс N = 250001 – 25000000 е.м.р. = 10 пс N > 25000000 е.м.р. = 0,1 пс
Измерение числа оборотов в минуту (RPM)	Предустановка	1 – 65535 импульсов на оборот
	Время счета	330 мс, фиксировано
	Значение младшего разряда	7,5 x 10^-8 х скорость вращения
	Разрешение	1 значение младшего разряда
	Погрешность	±(погрешность уровня формирования) / 0,33) ±погрешность временной базы
Каналы A и B	Диапазон частот	0 Гц...200 МГц (синус, импульсный)
	Чувствительность	0...80 МГц: 25 мВскз (синус), 80 мВп-п (импульсный) 80...200 МГц: 65 мВскз (синус) 20...80 МГц: 50 мВскз (синус, автозапуск)
	Импеданс	1 МОм \|\| 30 пФ или 50 Ом (подключаемый)
	Ослабление	1:1, 1:10, 1:100 (выбираемое)
	Максимальное входное напряжение	для 1 МОм: 250 В (DC+ACпик) 0-440 Гц снижение до 8 Вскз на 1 МГц для 50 Ом: 5 Вскз
	Тип разъема	BNC
Канал С	Диапазон частот	0,1 ГГц...3 ГГц (синус)
	Чувствительность	до 1 ГГц: 30 мВскз (20 мВскз типично) 1...3 ГГц: 100 мВскз (80 мВскз типично)
	Импеданс	50 Ом (номинально)
	Ослабление	не используется
	Максимальное входное напряжение	5 В (DC+ACпик)
	Тип разъема	SMA
Дополнительные функции
Временная база (Time base)	Частота	Тактовая частота 400 МГц; 10 МГц кварц
	Температурная стабильность (0 – 50°C)	±1x10^-8
	Старение	1 x 10^-9/ день
Время счета (Время стробирования)	Диапазон	1 мс - 65 с
	Разрешение	1 мс
	Внешний строб-импульс	мин. 20 мкс
	Внешний строб-импульс	мин. 20 мкс
Интерфейсы		USB / RS-232 (HO820), IEEE-488 (GPIB) (HO880)
Общие характеристики	Напряжение питания	(115...230 В) ±10 %, 45...60 Гц, CAT I
	Потребляемая мощность	< 20 Вт
	Рабочая температура	0 °С ... 50 °С
	Рабочая температура	0 °С ... 50 °С
	Габаритные размеры (Ш х В х Г)	285х75х365 мм
	Масса	4 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Частотомер
Кабель питания
Руководство по эксплуатации

Дополнительная комплектация

HO880 Интерфейс IEEE-488 (GPIB) (с гальванической развязкой)
HZ13 Интерфейсный кабель USB, 1,8 м
HZ14 Интерфейсный кабель RS-232, 1:1
HZ20 Переходник BNC-штекерная 4 мм вилка
HZ24 Набор аттенюаторов, 50 Ом
HZ33 Измерительный кабель, 50 Ом, BNC/BNC, 0,5 м
HZ34 Измерительный кабель, 50 Ом, BNC/BNC, 1 м
HZ42 Комплект для монтажа в 19ʺ-стойку
HZ72 Кабель GPIB, 2 м
