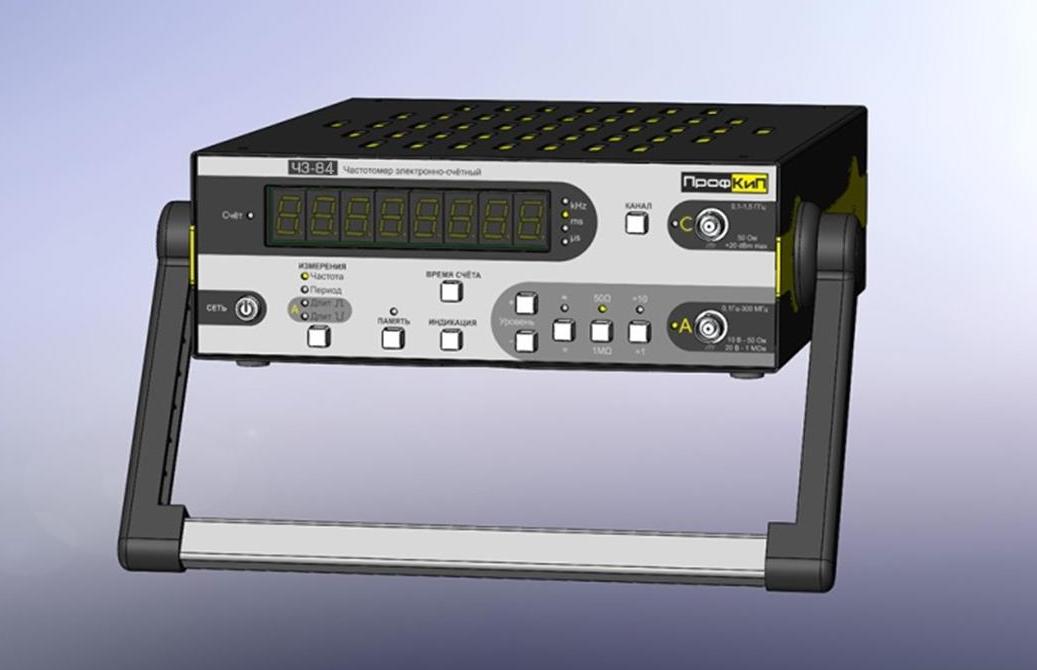

ПрофКиП Ч3-84 — Частотомер Универсальный (2 Канала, 3 ГГц)

Частотомер универсальный ПрофКиП Ч3-84 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

для внутреннего генератора обычной точности ± 2,5 Гц,
для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

для внутреннего генератора обычной точности ± 2,5 Гц,
для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

Особенности и преимущества частотомера универсального ПрофКиП Ч3-84

2 канала, 3 ГГц
Светодиодный семисегментный дисплей 8 разрядов
Опорный кварцевый генератор	10-6;
Интерфейс	RS-232
Корпус – Цельный металлический с экранированием
Страна производства	Россия
Поверка включена в стоимость изделия

Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-84

Наименование характеристики	Значение
Диапазон измерений частоты, Гц
- вход А	от 0,001 до 400·106
- вход С	от 0,3·109 до 3·109
Относительная погрешность измерений частоты	d(f, P) = ± (d0 + dзап + Dtp/tc)
для входов А, В	d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений частоты	df = ± (d0 + Dtp / tc)
для входов B*, C	df = ± (d0 + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±1×10-6
Пределы регулировки частоты внутреннего опорного генератора, не менее	±8×10-6
Диапазон измерений периода, с
- вход А	от 2,5·10-9 до 1000
- вход С	от 350·10-12 до 3,3·10-9
Относительная погрешность измерений периода	d(f, P) = ± (d0 + dзап + Dtp/tc)
для входа А, В	d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений периода	df = ± (d0 + Dtp / tc)
для входа B*, C	df = ± (d0 + Dtp / tc)
Диапазон измерений длительности импульсов, с	от 5·10-9 до 1000
Относительная погрешность измерений длительности импульсов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Относительная погрешность измерений длительности импульсов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерений временных интервалов, с	от 50·10-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 5·10-9 до 1000
Абсолютная погрешность измерения временных интервалов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерения отношения частот	от 0,000 000 000 01
Диапазон измерения отношения частот	до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора	0,3
на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1·106; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Электропитание:
напряжение сети питания, В	220±22
частота сети питания, Гц	50±0,5
Условия эксплуатации:
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
Габаритные размеры прибора (ш×в×г), мм, не более	280´340´90
Масса прибора, кг, не более	5,5

Комплект поставки частотомера универсального ПрофКиП Ч3-84

Частотомер универсальный ПрофКиП Ч3-84	1 шт.
Руководство по эксплуатации ПРШН.411142.003-2020 РЭ	1 экз.
Формуляр ПРШН.411142.003-2020 ФО	1 экз.
Методика поверки РТ-МП-7871-551-2020	1 экз.
Шнур питания SCZ-1	1 шт.
