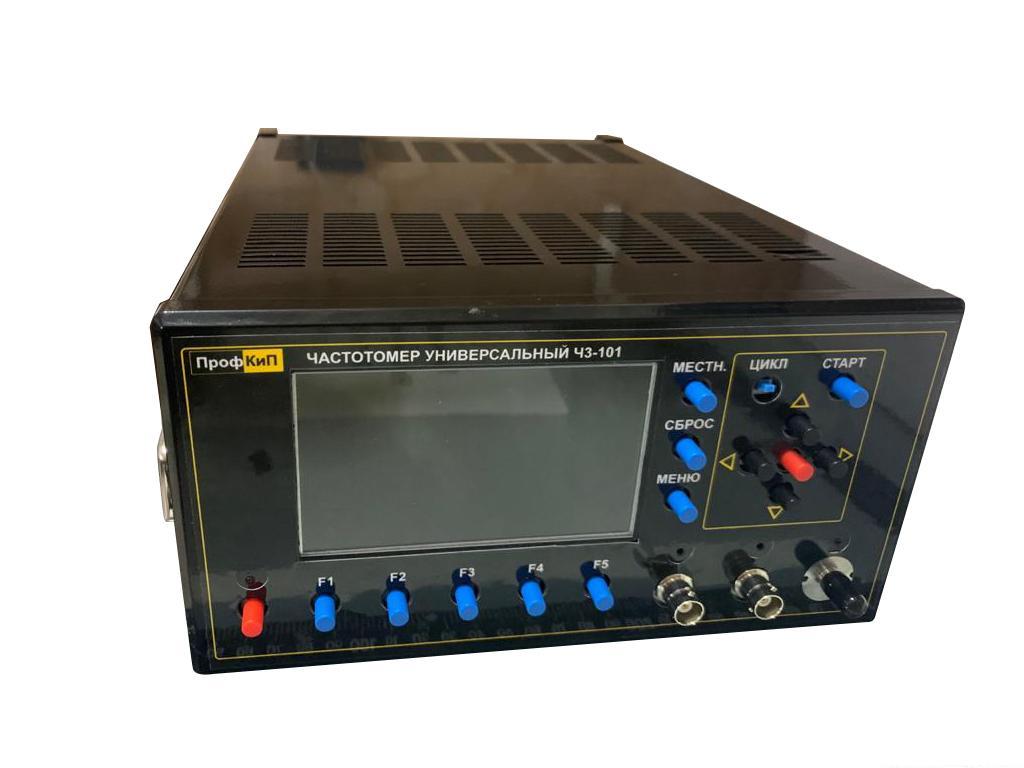

ПрофКиП Ч3-101 Частотомер Электронно-Счетный

Частотомер универсальный ПрофКиП Ч3-101 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 25,95 ГГц. Частотомер универсальный ПрофКиП Ч3-101 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.

Особенности и преимущества частотомера универсального ПрофКиП Ч3-101

3 канала, 25,95 ГГц
Большой (84х110 мм) цветной графический ЖКИ-дисплей
Ручной и автоматический режим работы

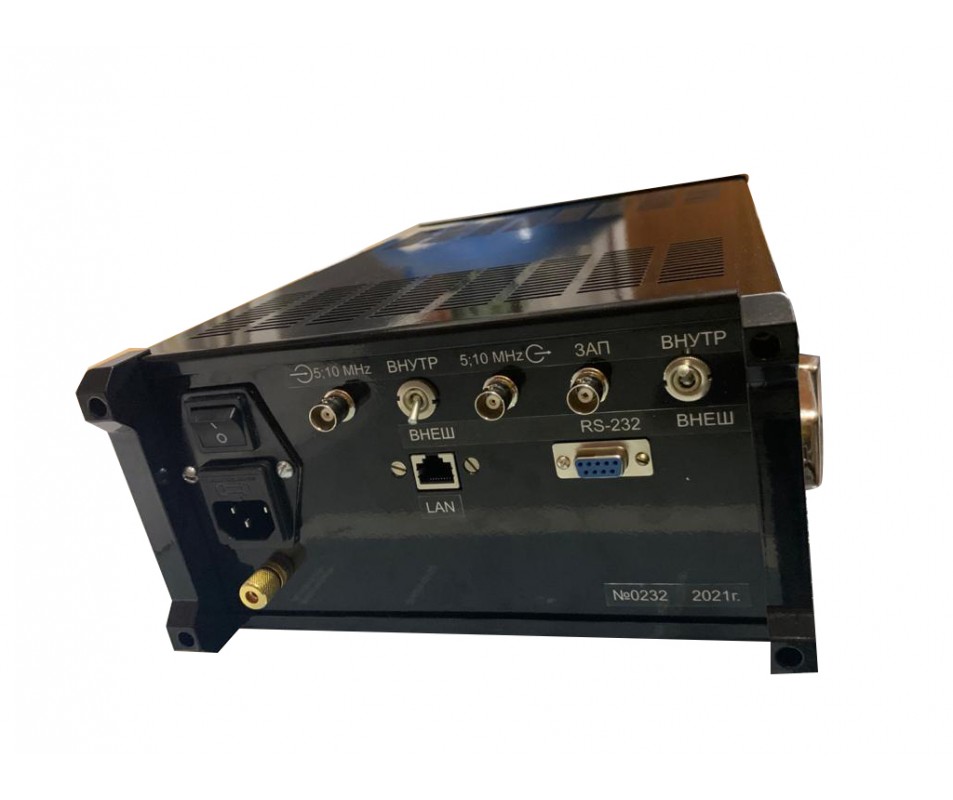

Интерфейс	USB, RS232, LAN
Разрешение	1х10-10 с/ tсч
Кратковременная нестабильность, за 1 с	1*10-11;
Долговременная нестабильность	1*10-7;
Страна производства	Россия

Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-101

Наименование характеристики	Значение
Диапазон измерений частоты, Гц
- вход А	от 0,001 до 300·106
- вход В	от 0,001 до 300·106
- вход С	от 1,5·109 до 29,95·109
Относительная погрешность измерений  частоты	d(f, P) = ± (d0 + dзап + Dtp/tc)
для входов А, В
Относительная погрешность измерений  частоты	df = ± (d0 + Dtp / tc)
для входов B*, C
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±2×10-7
Пределы регулировки частоты внутреннего опорного генератора, не менее	±4×10-7
Диапазон измерений периода, с
- вход А	от 3,3·10-9 до 1000
- вход В	от 3,3·10-9 до 1000
- вход С	от 40·10-12 до 0,7·10-9
Относительная погрешность измерений  периода	d(f, P) = ± (d0 + dзап + Dtp/tc)
для входа А, В
Относительная погрешность измерений  периода	df = ± (d0 + Dtp / tc)
для входа C
Диапазон измерений длительности импульсов, с	от 50·10-9 до 500
Относительная погрешность измерений длительности импульсов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерений временных интервалов, с	от 50·10-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 50·10-9 до 500
Абсолютная погрешность измерения временных интервалов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерения отношения частот	от 0,000 000 000 01
	до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора	0,3
на нагрузке 50 Ом, В, не менее
Входное сопротивление каналов А, В, Ом	1·106; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Электропитание:
напряжение сети питания, В	220±22
частота сети питания, Гц	50±0,5
Условия эксплуатации:
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
Габаритные размеры прибора (ш×в×г), мм, не более	250´320´140
Масса прибора, кг, не более	6,5

Комплект поставки частотомера универсального ПрофКиП Ч3-101

Частотомер универсальный ПрофКиП Ч3-101	1 шт.
Руководство по эксплуатации ПРШН.411142.003-2020 РЭ	1 экз.
Формуляр ПРШН.411142.003-2020 ФО	1 экз.
Методика поверки  РТ-МП-7871-551-2020	1 экз.
Шнур питания SCZ-1	1 шт.
