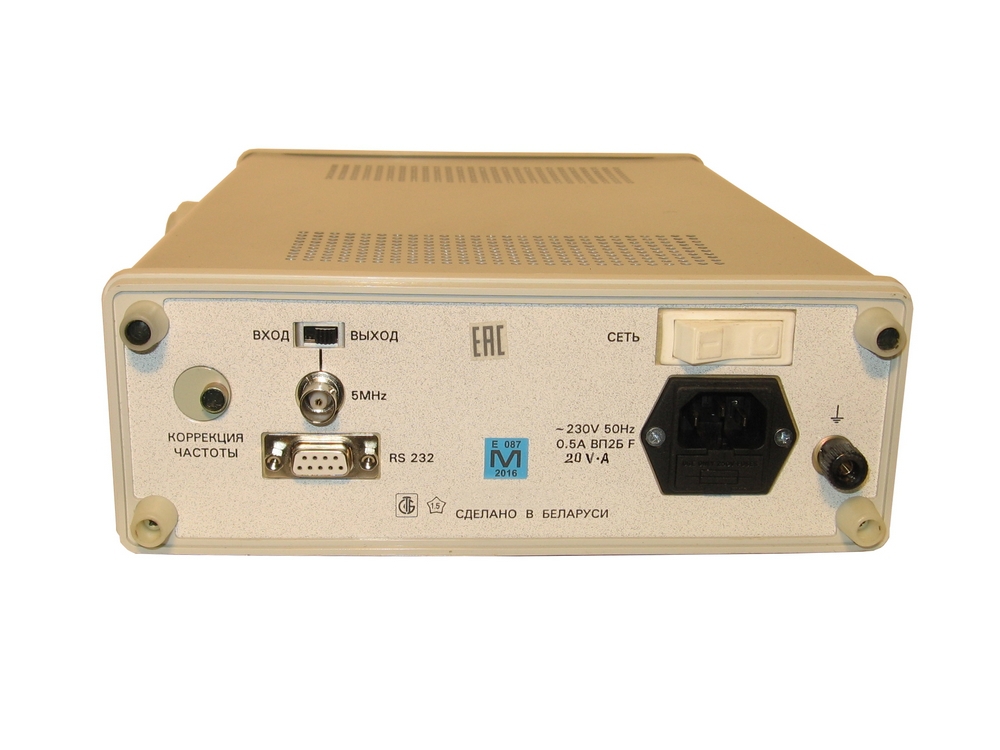

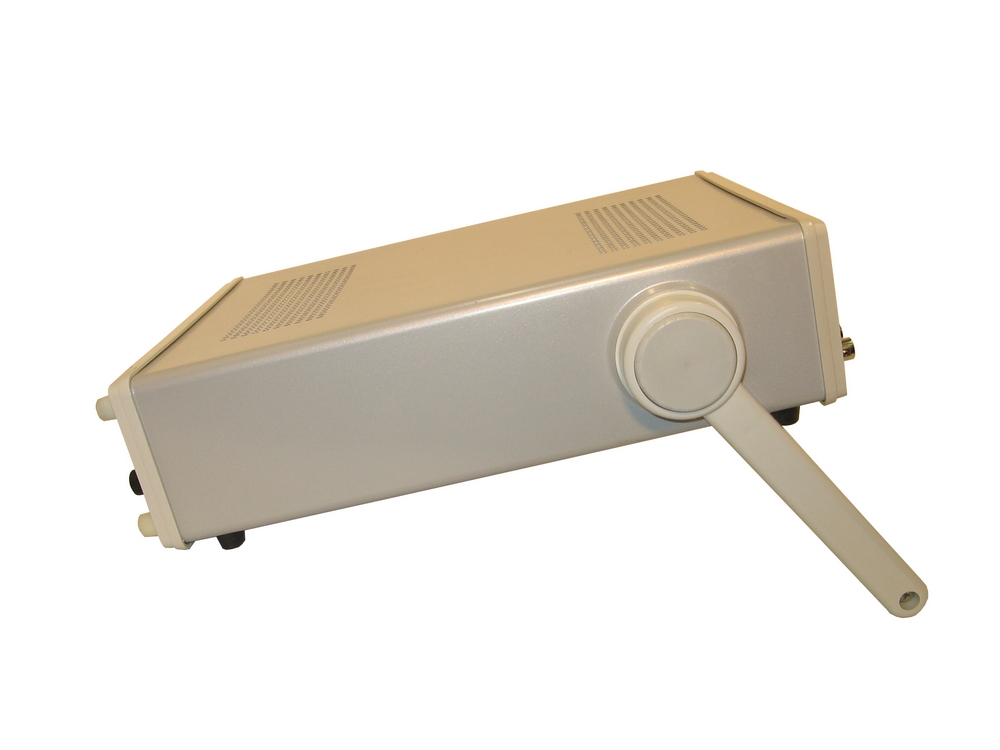

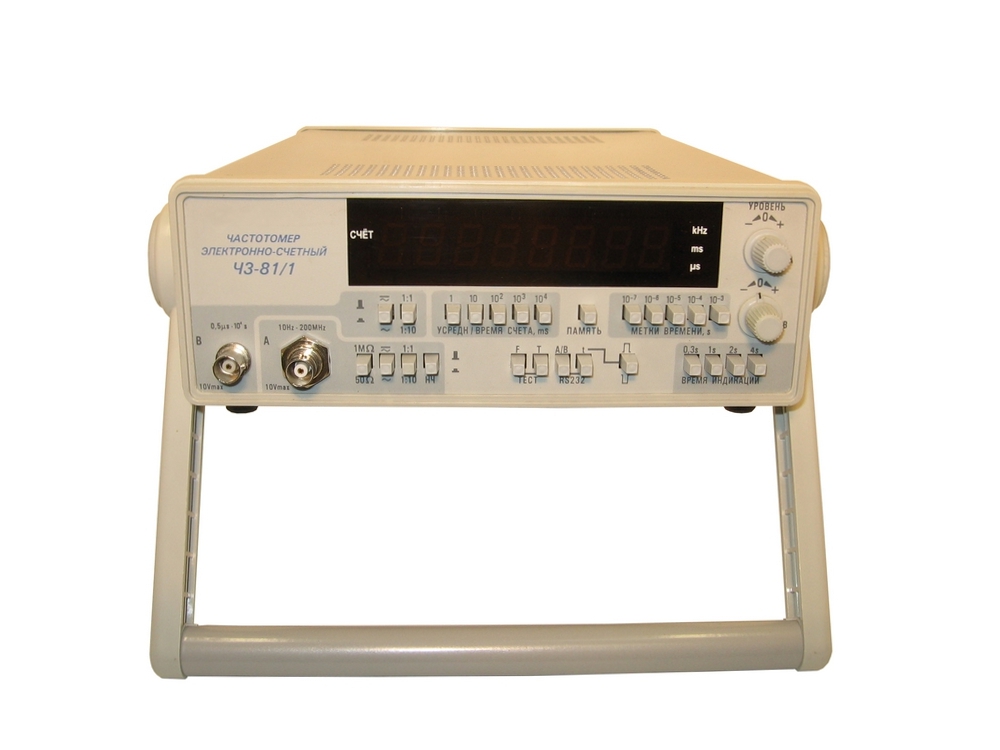

Частотомер электронно-счетный Ч3-81/1

Частотомеры электронно-счетные Ч3-81 и Ч3-81/1 предназначены для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10^-7 за год.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики

Формат индикации результатов измерений 8 разрядов

Встроенный опорный генератор

Относительная погрешность по частоте ±1·10^-7 за 12 месяцев, ±7,5·10^-9 за сутки
Температурный уход частоты ±2,5·10^-8 (+5 -+40 °С)
Вариация Аллана ±2,5·10^-11 за 1 сек

Вход "А"

Вид измерений: частота, отношение частот (вход А/вход В)
Форма измеряемых сигналов: синусоидальная и импульсная любой полярности
Диапазон измеряемых частот 10 Гц-200 МГц
Уровень входных сигналов:
Синусоидальных (эффективное значение) 30мВ-10В
Импульсных ±100 мВ - ±10В
Входное сопротивление и емкость 1 МОм/50 Ом, ≤50 пФ

Вход "В"

Вид измерений: период, длительность, отношение частот (вход А/вход В)
Форма измеряемых сигналов: синусоидальная и импульсная любой полярности
Диапазон измеряемых периодов: 1 мкс - 10000 с
Период тактовой частоты 10^-7, 10^-6, 10^-5, 10^-4, 10^-3 с.
Число усреднённых периодов (множитель периода) 1, 10, 10², 10³, 10⁴.
Диапазон измеряемых длительностей 1мкс-10000 с
Уровень входных сигналов:
Синусоидальных (эффективное значение) 0,03 - 10 В
Импульсных ±(0,1-30)В
Встроенный делитель 1:10
Входное сопротивление и емкость 1 МОм, ≤ 50 пФ

Вход "С" (только для Ч3-81):

Вид измерений: частота
Форма измеряемых сигналов: синусоидальная
Диапазон измеряемых частот 0,1 - 2,5 ГГц
Уровень входных синусоидальных сигналов (эффективное значение):
30мВ - 1В (0,2-1)ГГц
0,02 - 20мВ (1-2,5)ГГц
Входное сопротивление 50 Ом

Особенности:

- Погрешность задания опорной частоты - 10^-7 за 12 месяцев;
2,5·10^-7 за 10 лет
- Ч3-81 - три канала (А, В, С) - диапазон 0,1 Гц - 2,5 ГГц
- Ч3-81/1 - два канала (А, В) - диапазон 0,1 Гц - 200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232

Питание: (220±20) В, (50±1) Гц
Потребляемая мощность 20 В · А
Габаритные размеры 262х88х296 мм
Масса 3 кг

Комплектация:

№	Название	Количество
1	Частотомер электронно-счётный Ч3-81/1 УШЯИ.411186.004-01	1
2	Кабель интерфейсный RS-232 УШЯИ.685681.001	1
3	Кабель №3 РУВИ.685631.011	1
4	Кабель №1 Тг4.850.252	2
5	Вставка плавкая ВП2Б-1 В 0,5А 250В ОЮ0.481.005ТУ	2
6	Шнур сетевой SCZ-1	1
7	Руководство по эксплуатации УШЯИ.411186.004 РЭ	1
8	Методика поверки УШЯИ.411186.004 МП	1
