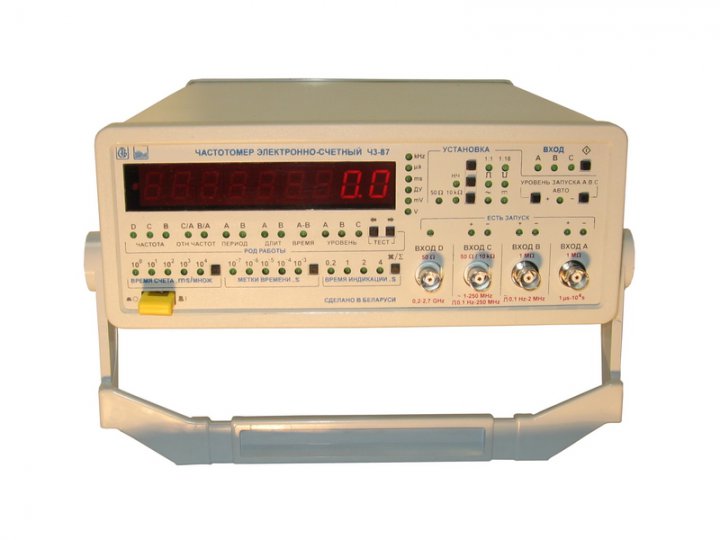

Частотомер Ч3-87

Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ.
Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.

Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.

Встроенный микроконтроллер производит следующие сервисные функции:

-измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
-измерение отношения частот в широком диапазоне частот.

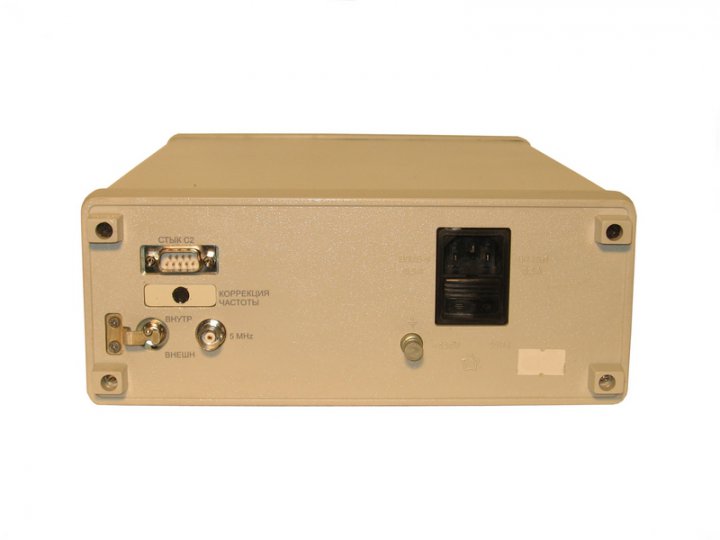

Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.

Технические характеристики

Канал А

• Диапазон измеряемых периодов 1 мкс-10000 с.
• Диапазон измеряемых длительностей 1 мкс-10000 с.
• Входное сопротивление 1 МОм.
• Уровень входного синусоидального сигнала 30 мВ-100 В.
• Уровень входного импульсного сигнала 0,1 В-100 В.

  Канал В

• Диапазон измеряемых частот 0,1 Гц-2 МГц.
• Уровень входного синусоидального сигнала 10 мВ-100 В.
• Уровень входного импульсного сигнала 0,1 В-100 В.
• Диапазон измеряемых периодов 1 мкс-10000 с.
• Уровень входного синусоидального сигнала 30 мВ-100 В.
• Уровень входного импульсного сигнала 0,1 В-100 В.
• Диапазон измеряемых длительностей 1 мкс-10000 с.
• Уровень входного импульсного сигнала 0,1 В-100 В.
• Входное сопротивление 1 МОм.
• Входная емкость 50 пФ.

  Канал С

• Диапазон измеряемых частот 1-250 МГц.
• Уровень входного синусоидального сигнала 30 мВ-10 В.
• Уровень входного импульсного сигнала 0,1 В-10 В.
• Входное сопротивление 10 кОм.
• Входная емкость 30 пФ.

  Канал D

• Диапазон измеряемых частот 220-2700 МГц.
• Уровень входного сигнала в диапазоне 220-1000 МГц 30 мВ-1 В.
• Уровень входного сигнала в диапазоне 1-2,7 ГГц 0,02-20 мВт.
• Входное сопротивление 50 Ом.

  Встроенный опорный генератор

• Частота 5 МГц.
• Изменение частоты в рабочих условиях 2,5х10^-8.

Особенности:

– Интерфейс RS-232C

– 9-ти разрядный светодиодный индикатор

Питание 230 В-50 Гц.
Потребляемая мощность 20 ВА.
Габариты 268 х 100 х 310 мм.
Масса 3 кг.

Комплектация:

Фото	Название	Количество
	Частотомер электронно-счётный Ч3-87 РУВИ.411186.001	1
	Делитель 1:10 HP9250	2
	Кабель УШЯИ.685631.114	2
	Кабель DB9F-DB9F	1
	Шнур сетевой SCZ-1	1
	Вставка плавкая ВП2Б-1В 0,5 А 250 В АГ0.481.304 ТУ	4
	Компакт-диск РУВИ.305659.093	1
	Руководство по эксплуатации РУВИ.411186.001 РЭ	1
	Методика поверки РУВИ.411186.001 МП	1
