Высокочастотные специализированные датчики электрического поля Hantek (от 30 МГц до 3 ГГц)

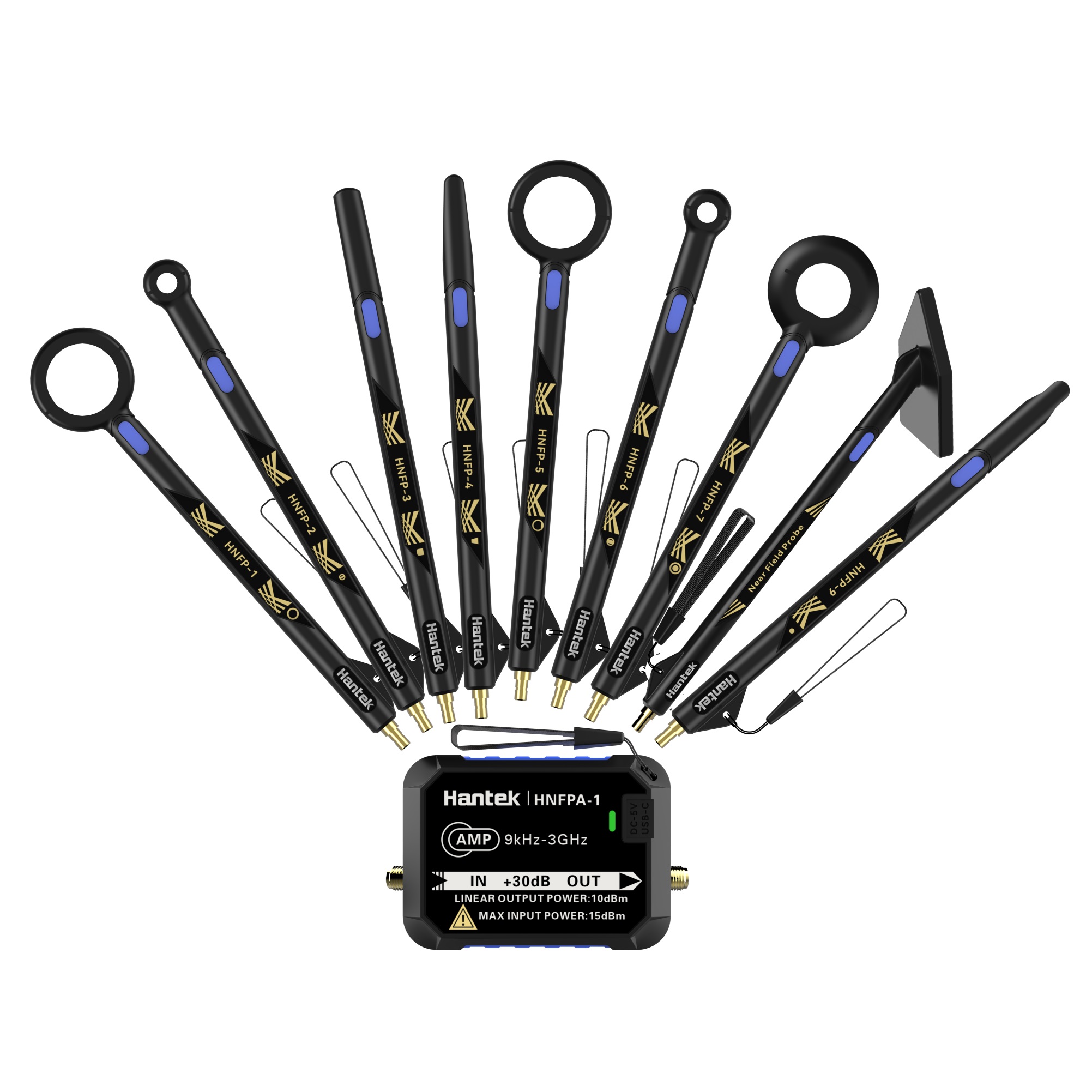

Набор зондов Hantek серии HNFP содержит 2 высокочастотных зонда, специализированных для тестирования электрических полей (E), которые являются зондами ближнего поля, в основном применяемыми для поиска источников помех электрического поля. Диапазон частот зондов составляет 30 МГц-3 ГГц, с 2 формами зондов. Зонды подключаются напрямую к спектрометру или осциллографу через кабель 50 Ом. Когда излучаемые или проводимые помехи продукта превышают стандарт, зонд ближнего поля можно использовать для определения того, какой компонент или цепь в продукте генерируют помехи на этой частоте, для обнаружения канала связи между модулями и для оценки скорости переключения сигнала, напряжения ВЧ и т. д. в системе. Когда сигнал помех слабый, его можно объединить с нашим предусилителем ВЧ-усилителем (усиление 30 дБ) (HNFPA-1) для повышения чувствительности тестирования системы.

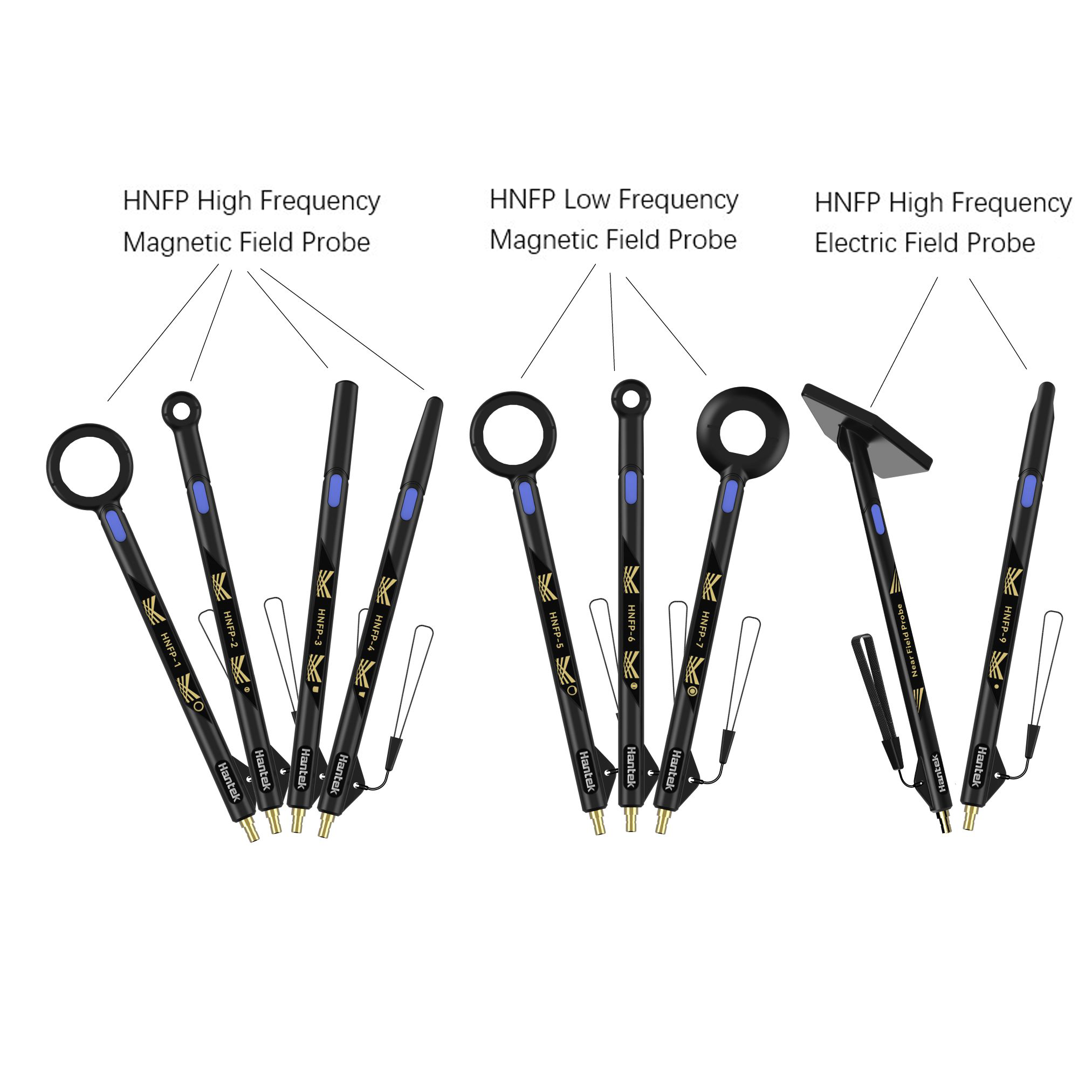

• Комплект зондов высокочастотного магнитного поля серии HNFP содержит четыре специально разработанных зонда для тестирования высокочастотного магнитного поля (H), которые эффективно экранированы от помех электрического поля (E);
• Комплект зондов низкочастотного магнитного поля серии HNFP содержит три специально разработанных зонда для тестирования низкочастотного магнитного поля (H), которые эффективно экранированы от помех электрического поля (E);
• Серия HNFP содержит два специально разработанных для тестирования высокочастотного электрического поля (E) зонда, которые представляют собой зонды ближнего поля, в основном применяемые для поиска источника помех электрического поля;
• Диапазон частот высокочастотных зондов магнитного поля: 30 МГц-3 ГГц; Диапазон частот низкочастотных зондов магнитного поля: 9 кГц-50 МГц;
• Диапазон частот высокочастотных датчиков электрического поля: 30 МГц-3 ГГц;
• Диапазон частот предусилителей HNFPA-1: 9 кГц-3 ГГц, с усилением около 30 дБ;
• Все датчики ближнего поля являются пассивными и могут быть подключены к входному порту осциллографа, приемника или анализатора спектра;
• Большие петли более чувствительны, но имеют более низкое пространственное разрешение, в то время как маленькие петли менее чувствительны, но позволяют легче сузить местоположение источника;
• Датчики магнитного поля содержат специальные электрически изолированные головки зонда с различными формами головок для решения различных задач измерения ближнего поля;
• Все датчики ближнего поля просты в использовании и помогают инженерам быстро и эффективно находить проблемы электромагнитной совместимости, что делает их идеальными инструментами для тестирования электромагнитных полей.

Измерительные соединения

Подключение к тестируемому устройству

Зонды ближнего поля серии HNFP используются для бесконтактных измерений в непосредственной близости от тестируемого устройства. При измерении обращайте внимание на направление размещения зонда ближнего поля.

Характеристики продукта

Модель	Подвести итог	ХарактеристическаяКривая
ГНФП-8	Зонд электрического поля ближнего поля для обнаружения поверхностных электрических полей. Зона покрытия 2*5 см. Подходит для шинных структур или больших компонентных зон. Диапазон частот: от 30 МГц до 1,5 ГГц.
ГНФП-9	Зонды электрического поля ближнего поля для обнаружения электрических полей, создаваемых на поверхности одного провода. Диапазон частот: от 30 МГц до 3 ГГц.

Набор высокочастотных магнитных полей	Модель	Диапазоны частот	Разрешение	Заметки по применению
ГНФП-1	Высокочастотные магнитные зонды ближнего поля	Диапазон частот: 30МГц-3ГГц	25 мм или около того	Магнитное поле можно проверить в диапазоне 10 см, в основном оно используется для проверки утечки корпуса.
ГНФП-2	Высокочастотные магнитные зонды ближнего поля	Диапазон частот: 30МГц-3ГГц	10 мм или около того	Можно проверить магнитные поля в радиусе 3 см.
ГНФП-3	Высокочастотные магнитные зонды ближнего поля	Диапазон частот: 30МГц-2ГГц	5 мм или около того	В основном используется для испытаний кабелей на электромагнитную утечку.
ГНФП-4	Высокочастотные магнитные зонды ближнего поля	Диапазон частот: 30МГц-3ГГц	2 мм или около того	Обнаруживает электромагнитные поля, излучаемые в вертикальном направлении, в основном используется для тестирования электромагнитного поля, создаваемого проводкой печатных плат.

Набор низкочастотных магнитных полей	Модель	Диапазоны частот	Разрешение	Заметки по применению
ГНФП-5	Низкочастотные магнитные зонды ближнего поля	Диапазон частот: 1МГц-50МГц	25 мм или около того	Может обнаруживать магнитное поле в пределах 10 см, в основном используется для проверки выпрямления низкочастотной проводимости.
ГНФП-6	Низкочастотные магнитные зонды ближнего поля	Диапазон частот: 1МГц-50МГц	10 мм или около того	Обнаруживает магнитное поле в пределах 3 см, в основном используется для проверки выпрямления низкочастотной проводимости.
ГНФП-7	Низкочастотные магнитные зонды ближнего поля	Диапазон частот: 9 кГц-1,5 МГц	25 мм или около того	Может обнаруживать магнитное поле в пределах 10 см, в основном используется для проверки выпрямления низкочастотной проводимости.

Комплект высокочастотного электрического поля	Модель	Диапазоны частот	Разрешение	Заметки по применению
ГНФП-8	Зонды электрического поля ближнего поля	Диапазон частот: 30 МГц-1,5 ГГц		Для обнаружения поверхностных электрических полей, подходит для автобусных структур или больших исходных площадей.
ГНФП-9	Зонды электрического поля ближнего поля	Диапазон частот: 30МГц-3ГГц		Для обнаружения электрических полей, создаваемых на поверхности отдельного провода.

Усилитель радиочастоты	Модель	Диапазоны частот	Разрешение	Заметки по применению
H NFPA-1	Предусилитель	Диапазон частот: 9 кГц-3 ГГц		усиление 30 дБ

Технические характеристики

Частота
Диапазоны частот	Низкая частота: от 9 кГц до 50 МГц Высокая частота: от 30 МГц до 3 ГГц

Тип порта
Формат порта	Тип SMB (мужской)
Адаптер (кабельный разъем)	Тип N (мужской) - SMA (женский)
Радиочастотные кабели	Тип BNC (папа) - SMB (мама), 1м

Высокочастотные специализированные датчики электрического поля Hantek (от 30 МГц до 3 ГГц)
