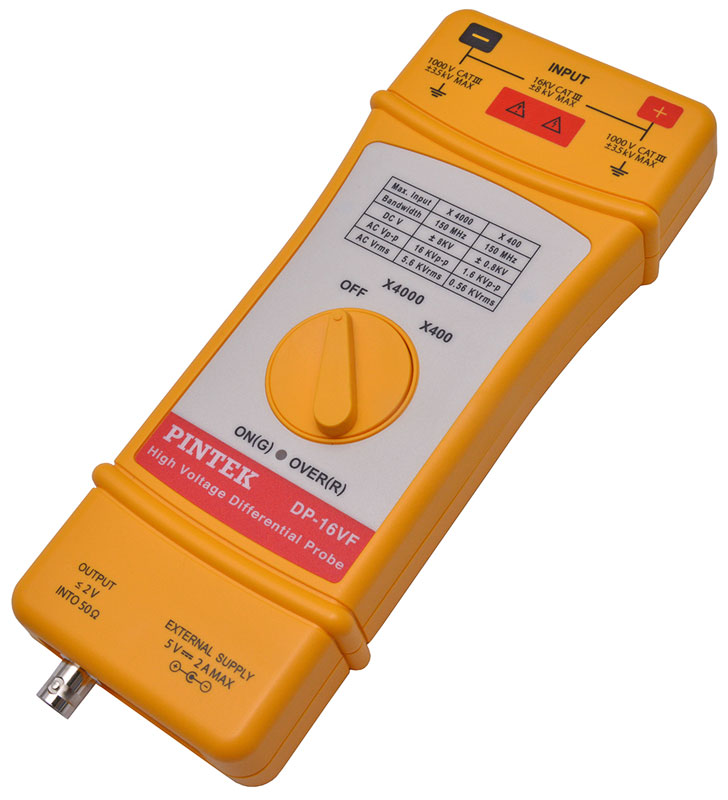

Дифференциальный пробник DP-16VF

Дифференциальный пробник DP-16VF обеспечивает гальваническую развязку каналов и предназначен для использования с осциллографом.

Технические характеристики

• Максимальное дифференциальное напряжение (DC+ACпик): 16 кВп-п
• Полоса частот (50 Ом, -3 дБ): DC…150 МГц
• Точность: 2%
• Максимальное напряжение между разъемом и землей: 2825 Вскз
• Максимальное рабочее напряжение (DC+ACпик):
  ≤1.6 кВп-п на ослаблении x 400 (565 Вскз или ±800 В DC)
  ≤16 кВп-п на ослаблении x 4000 (5650 Вскз или ±8 кВ DC)
• Аттенюатор: x 400,x 4000
• Входной импеданс:
  дифференциальный: 20 МОм / 5 пФ
  разъем/земля: 10 МОм/ 10 пФ
• Выходной импеданс: 50 Ом
• Максимальное выходное напряжение: ±2 В (50 Ом)
• Время нарастания: 4 нс
• Максимальный ток потребления : 500 мА

Основные характеристики

• Питание: сетевой адаптер 5 В
• Размеры, мм: 220х85х30
• Вес, г: 450

Стандартная комплектация

• Дифференциальный пробник
• Изолированный щуп - 2 шт
• Зажим плунжерный - 2 шт
• Соединительный провод - 2 шт
• Изолированный кабель BNC/BNC
• Блок питания 230 В / 5 В DC
• Эксплуатационный документ
