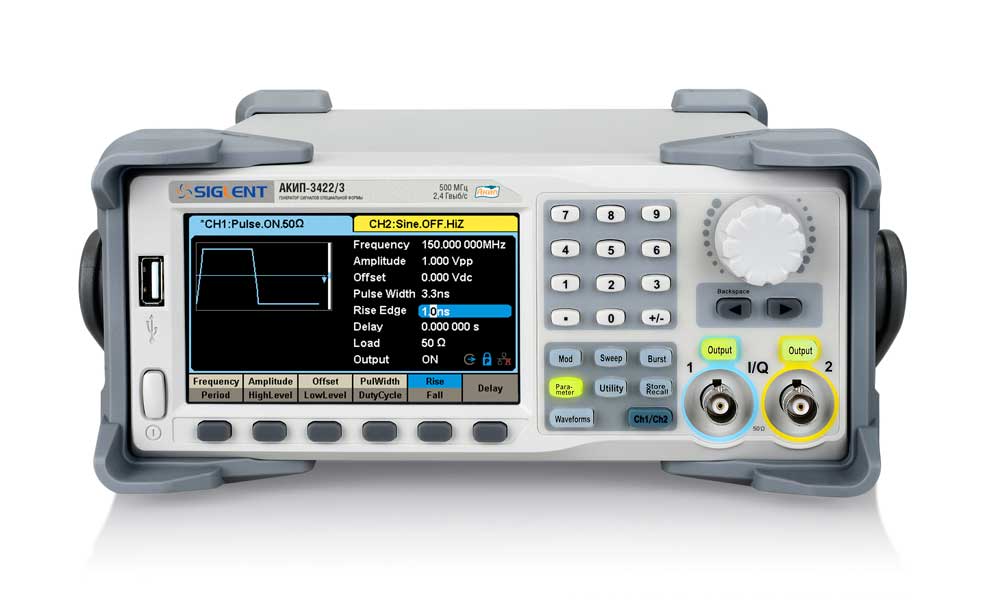

Генератор АКИП-3422/3

• 2 канала (два независимых выхода);
• Диапазон частот (синус): 1 мкГц – 500 МГц;
• Разрешение по частоте 1 мкГц;
• Разрядность ЦАП 16 бит; память СПФ 20 МБ;
• Частота дискретизации до 2,4 ГГц (2хИнтерполяция);
• Широкий динамический диапазон 80 дБ;
• Использование прямого цифрового синтеза (DDS);
• Технология TrueArb для формирования достоверных сигналов произвольной формы;
• Внутренний опорный генератор: ±1x10-6;
• Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
• Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники);
• Режим формирования сигнала произвольной формы до 50 МГц;
• Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
• Опция IQ модуляции;
• Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
• Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.;
• Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
• Частотомер: 100 мГц - 400 МГц;
• Интерфейс USB, LAN, опция GPIB;
• ПО для формирования сигналов СПФ (EasyWave);
• Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).

Параметр	Значение
Выходные параметры (Канал 1/ Канал 2)
Частотный диапазон (для синуса)	1 мкГц – 500 МГц
Разрешение	1 мкГц
Погрешность установки частоты	± 1*10-6
Частота дискретизации	2,4 ГГц (2 х Интерполяция)
Выходной уровень(синус, 50 Ом)	1 мВ - 10 В пик - пик (≤ 40 МГц) 1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик - пик ( > 350 МГц)
Погрешность установки уровня	±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Коэффициент гармоник	≤ - 65 дБн от 0 до 1 МГц < - 60 дБн свыше 1 МГц до 60 МГц < - 50 д Бн свыше 60 МГц до 100 МГц < - 40 дБн свыше 100 МГц до 200 МГц < - 30 дБн свыше 200 МГц до 300 МГц < - 28 дБн свыше 300 МГц
КНИ (коэффициент нелинейных искажений)	< 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие	- 60 дБн ≤ 350 МГц - 55 дБн > 350 МГц
Прямоугольник
Частотный диапазон	1 мкГц –120 МГц
Время нарастания / спада	≤ 2,4 нс
Выброс	< 3% (100 кГц, 1 Впик - пик, 50 Ом)
Перестраиваемая скважность	10 – 90%
Джиттер (скз)	≤ 150 пс (1 Впик - пик, 50 Ом)
Выходной уровень (50 Ом)	1 мВ - 1 0 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц)
Пила, треугольник
Диапазон частот	1 мкГц – 5 МГц
Нелинейность	< 1%
Перестраиваемая скважность	0 – 100%
Выходной уровень (50 Ом	1 мВ - 10 В пик - пик
Импульс
Диапазон частот	1 мкГц – 150 МГц
Длительность импульса	От 3,3 нс (разрешение: 100 пс)
Погрешность установки длительности	± (0,01%+0,3 нс )
Время нарастания / спада	от 2 нс (разрешение 100 пс)
Диапазон изменения скважности	0, 001 % - 99, 999 %
Выброс	< 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс)
Джиттер (скз)	≤ 100 пс (1 Впик - пик 50 Ом)
Выходной уровень (50 Ом)	1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц)
Белый шум
Полоса частот ( - 3дБ )	80 МГц – 500 МГц
Выходной уровень (50 Ом)	1 мВ – 0,54 В скз
Произвольная форма (СПФ)
Диапазон частот	1 мкГц –50 МГц
Разрешение ЦАП	16 бит
Частота дискретизации (максимальная)	300 МГц ( TrueArb ), 1,2 ГГц ( DDS)
Джиттер (скз)	≤ 100 пс
Выходной уровень (50 Ом)	1 мВ - 10 В пик - пик (≤ 20 МГц) 1 мВ - 5 В пик - пик ( >20 МГц)
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей	2 мГц – 500 МГц
Виды запуска	По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу)
Начальная / конечная фаза	0° - +360°
Период повторения	1 мкс – 1000 с ± 1%
Источник строб - импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, прямоугольник, пила, треугольник, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ	0 - 1 20 % (АМ)
Девиация ЧМ	0 МГц – 250 МГц
ФМ
Формы несущей	Синус, прямоугольник , пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Диапазон установки девиации фазы	0 º - 360 , 0 º
ЧМН, АМН
Формы несущей	Синус, прямоугольник , пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутре ннее)	Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Формы несущей	Импульс
Модулирующее колебание (внутреннее)	Синус, прямоугольник , пила, произвольная , шум
Диапазон частот	1 мГц – 1 МГц
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, прямоугольник, пила, произвольная
Время качания	1 мс - 500 с ± 1 %
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотометр
Частотный диапазон	100 мГц - 400 МГц
Измерения	Частота, период, +/- длительность, скважность
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВскз ( < 100 МГц) 200 мВскз (100 - 200 МГц) 500 мВскз (> 200 МГц)
I/Q (Опция)
Символьная скорость	250 Симв/с – 37,5М Симв/с
Разрешение ЦАП	16 бит
Типы модуляции	2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская
Шаблон	PN7, PN9, PN15, PN23 , поль зовательский
Выходной уровень	1 мВскз – 0,5 Вскз (50 Ом)
Несущая частота	500 МГц
ПСДП
Скорость передачи данных (максимум)	300 Мбит/с
Длина последовательности	2 m-1 , m = 3,4 ..., 32
Время нарастания	2 нс – 1 мкс
Выходной уровень (50 Ом)	1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с ) 1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с ) 1 мВ – 2,5 В пик - пик ( > 240 Мбит/с )

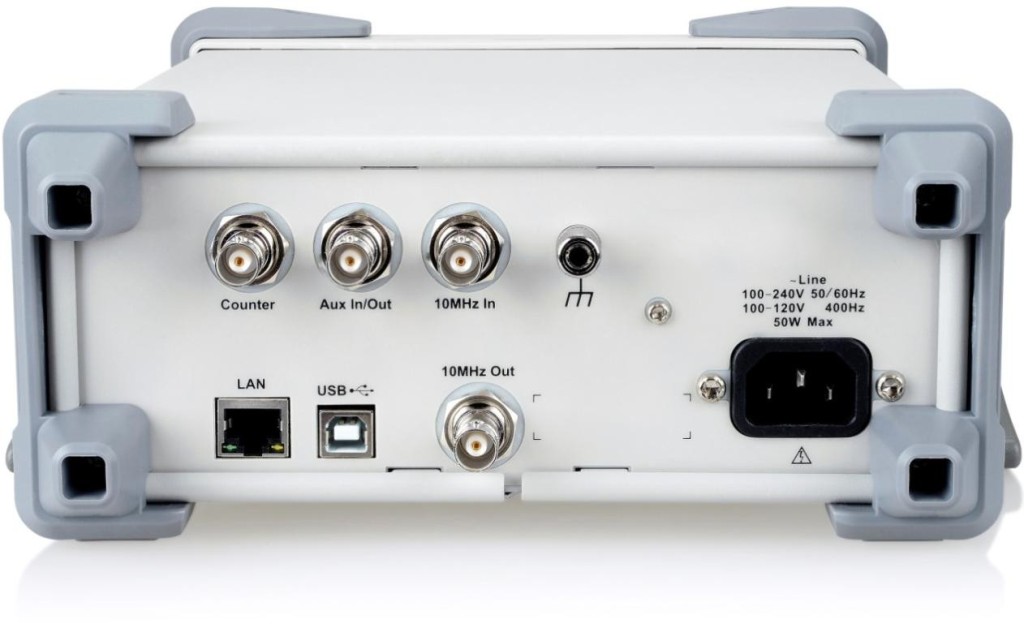

Входов/Выходов
Вход внешней синхронизации (AUX)	Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс
Выход сигнала синхронизации (AUX)	Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC (AUX)	Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц
Вход внешней модуляции (AUX)	Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
Общие данные
ЖК - дисплей	Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272
Напряжение питания	220 В ( ± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг

№	Наименование	Количество
1	Генератор сигналов многофункциональный АКИП-3422/3	1
2	Сетевой шнур	1
3	USB кабель	1
4	Руководство по эксплуатации	1
