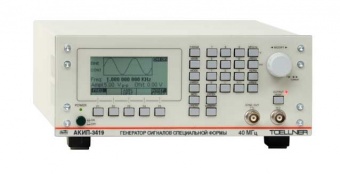

Генератор АКИП-3419

• 1 канал;
• Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
• Разрешение по частоте 1 мкГц;
• Разрядность ЦАП 14 бит; память 1 МБ;
• Использование прямого цифрового синтеза (DDS);
• Внутренний опорный генератор: ±2*10^-5;
• Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
• Режим формирования сигнала произвольной формы до 80 МГц;
• Виды модуляции: АМ, ЧМ, ЧМн;
• Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
• Синхронизация (вход и выход);
• Интерфейс GPIB, RS-232, USB;
• ПО для формирования сигналов СПФ (EasyWave);
• Графический ЖК-дисплей.

Параметр	Значение
Выходные параметры
Частотный диапазон (для синуса)	1 мкГц – 40 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±2*10-5
Выходной уровень (50 Ом)	10 мВ - 10 Впик-пик (≤ 10 МГц)
Выходное сопротивление	50 Ом
Синусодиа
Коэффициент гармоник	<-65 дБн от 0 до 20 кГц, <-60 дБн свыше 20 кГц до 100 кГц, <-45 дБн свыше 100 кГц до 5 МГц, <-30 дБн свыше 5 МГц до 40 МГц.
Негармонические искажения	<-65 дБн от 0 до 1 МГц
Постоянное смещение
Диапазон	<-65 дБн от 0 до 1 МГц
Погрешность установки	±1% ± 10 мВ при 50 Ом
Частотный диапазон	1 мкГц – 40 МГц
Время нарастания/спада	< 8 нс
Выброс	< 3%
Перестраиваемая скважность	20 – 80%
Погрешность установки скважности	±1 % (для скважности 20 – 80 %)
Пила, треугольник
Диапазон частот	500 мкГц – 10 МГц
Длительность импульса	от 50 нс
Время нарастания/спада	< 8 нс
Выброс	< 3%
Произвольная форма (СПФ)
Длина памяти	2…1000000 точек
Разрешение ЦАП	14 бит
Частота дискретизации	80 МГц (макс.)
Разрешение	4 разряда (0,1 нс)
Пакетный режим
Формы сигналов	синус, прямоугольник, пила, СПФ, импульс
Виды запуска	по счету (2 … 999999 циклов), непрерывный, по строб-импульсу
Начальная/конечая фаза	0° - +360°
Источник синхронизации	внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	синус, прямоугольник, пила
Модулирующее колебание (внутреннее)	синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц)
Коэффициент АМ	0 - 100 % (АМ)
ЧМН
Формы несущей	синус, прямоугольник, пила
Модулирующее колебание (внутреннее)	прямоугольник (скважность 50 %,10 мГц – 1 МГц)
ГКЧ
Время качания	10 мс - 500 с
Закон качания	линейный или логарифмический
Тип качания	возрастание или убывание
Источник синхронизации	внешний, внутренний, ручной
Параметры дополнительных входов/выходов
Вход внешней синхронизации	входной уровень: TTL; длительность импульса: > 20 нс; входное сопротивление: 10 кОм; максимальная частота: 20 МГц
Выход SYNC	выходной уровень: TTL; выходное сопротивление: 50 Ом
Вход / выход опорной частоты	уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом
Общие данные
ЖК-дисплей	графический ЖК дисплей
Напряжение питания	90…264 В, 47…63 Гц (40 ВА)
Габаритные размеры	224 × 88 × 357 мм
Масса	3,2 кг

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3419	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1

Купить генератор АКИП-3419 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
