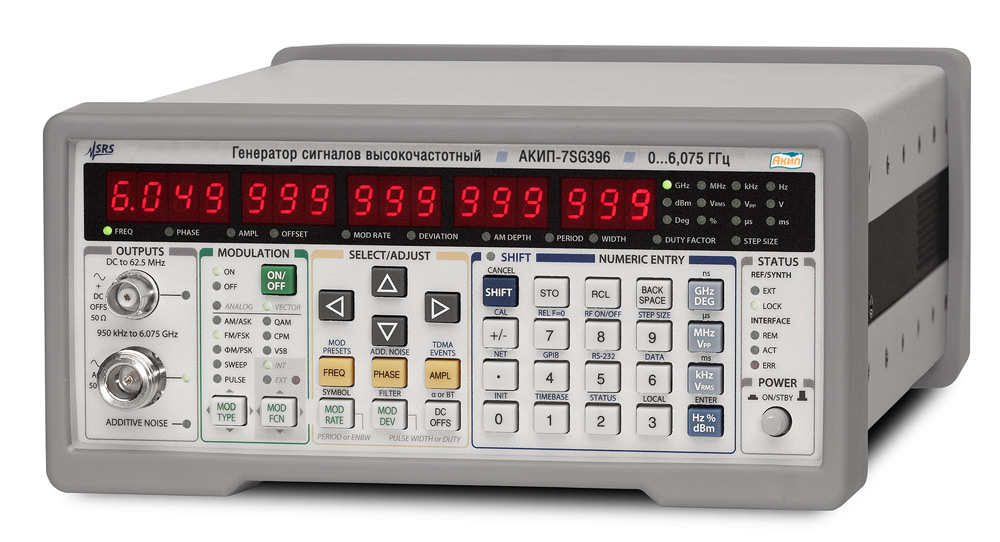

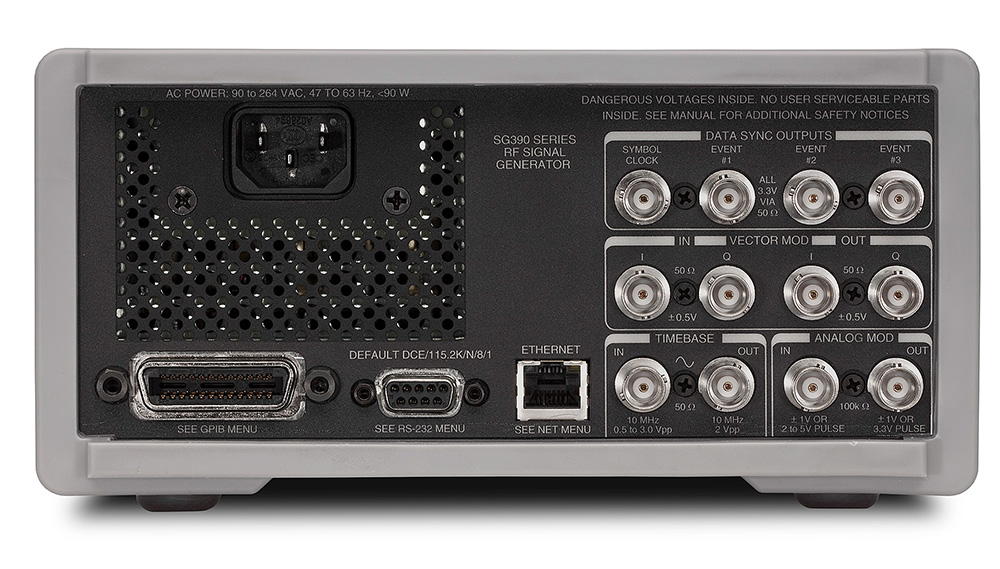

Генератор ВЧ сигналов векторный АКИП-7SG392

• Частотный диапазон от DC до 2 ГГц;
• Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
• Стабильность внутреннего опорного генератора 5 × 10-8/год;
• Опция: рубидиевый опорный генератор: 1 × 10-9/год;
• Низкий уровень фазовых шумов;
• Двойной внутренний генератор модулирующего сигнала
• Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции;
• I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
• Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
• Интерфейсы: GPIB, LAN, RS-232.

Параметр		Значение
		АКИП-7SG392	АКИП-7SG394	АКИП-7SG396
ВЫХОДНАЯ ЧАСТОТА
Диапазон BNC-выход		DC ... 62,5 МГц
Диапазон N-выход		950 кГц ...2,025 ГГц	950 кГц ... 4,05 ГГц	950 кГц ... 6,075 ГГц
Дискретность установки		1 мкГц
Скорость перестройки		<8 мс
Стабильность		1 × 10–11 (1 с девиация Аллана)
Погрешность установки		<(10–18 + погрешность опорного генератора) × fC
BNC-ВЫХОД
Выходной уровень		0,001 Вскз ... 1 Вскз ; разрешение <1 %
Смещение		±1,5 В ; разрешение 5 мВ
Погрешность установки уровня		±5 %
Гармоники		< -40 дБн
Выходное сопротивление		50 Ом
N-ВЫХОД
Выходной уровень		0,7 мкВскз ... 1,5 Вскз	0,7 мкВскз ... 1,5 Вскз (< 3 ГГц)	0,7 мкВскз ... 1,5 Вскз (< 4 ГГц)
Выходная мощность		-110 дБм ... +16,5 дБм; разрешение 0,01 дБм	-110 дБм ... +16,5 дБм (< 3 ГГц); разрешение 0,01 дБм	-110 дБм ... +16,5 дБм (< 4 ГГц); разрешение 0,01 дБм
Погрешность установки		±1 дБм
Выходное сопротивление		50 Ом
КСВН		≤ 1,6
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ
Фазовый шум	При отстройке 10 Гц	-80 дБн / Гц
	При отстройке 1 кГц	-102 дБн / Гц
	При отстройке 20 кГц	-116 дБн / Гц		-114 дБн / Гц
	При отстройке 1 МГц	-130 дБн / Гц		-124 дБн / Гц
Гармоники несущей		< -55 дБн (<+7 дБм, N-тип)
Негармонические составляющие		< -65 дБн при отстройке < 10 кГц < -75 дБн при отстройке > 10 кГц
Паразитная ЧМ		1 Гц (300 Гц ... 3 кГц)
Паразитная АМ		0,006% (300 Гц ... 3 кГц)
УСТАНОВКА ФАЗЫ
Диапазон установки		± 360°
Дискретность установки		0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц)
ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ
Тип опорного генератора		Стандартный OCXO Рубидиевый (опция 04)
Старение		5 х 10-8/год 1 х 10-9/год
Стабильность (0...45 °C)		2 х 10-9 1 х 10-10
Выход 10 МГц (задняя панель)		Синус, 1,75 Впик-пик, 50 Ом
Вход 10 МГц		Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом
ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ
Формы сигналов		Синус, пила, треугольник, меандр, импульс, шум
КНИ		–80 дБн (на 20 кГц)
Частотный диапазон		1 мкГц ... 500 кГц (fC < 62,5 МГц); 1 мкГц ... 50 кГц (fC > 62,5 МГц); разрешение 1 мкГц		1 мкГц ... 500 кГц (fC < 93,75 МГц); 1 мкГц ... 50 кГц (fC < 93,75 МГц); разрешение 1 мкГц
Выход		50 Ом; уровень: ± 1 В ... полная девиация
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
Коэффициент АМ		0 ... 100% ( разрешение: 0,1%)
Ширина полосы модуляции		> 100 кГц
Модуляционное искажение		BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц) N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц)
Источник		Внутренний или внешний
ЧАСТОТНАЯ МОДУЛЯЦИЯ
Девиация частоты		0,1 Гц ... 32 МГц (в зависимости от fC)
Ширина полосы модуляции		500 кГц (f C < 62,5 МГц); 100 кГц (f C < 62,5 МГц)		500 кГц (f C < 93,75 МГц); 100 кГц (f C < 93,75 МГц)
Модуляционное искажение		< -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°)
Источник		Внутренний или внешний
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
Отношение уровней импульс / пауза		BNC: 70 дБ N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц )
Время нарастания		20 нс
Источник		Внутренний или внешний
ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ
Несущая частота		400 МГц ... 2,025 ГГц	400 MHz ... 4,05 ГГц	400 МГц ... 6,075 ГГц
I/Q – вход		50 Ом, ± 0,5 В (на задней панели)
Полоса		300 МГц модулированный ВЧ сигнал
Смещение I или Q		< 500 мкВ
Подавление несущей		> 40 дБн (>35 дБн > 4 ГГц )
ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА
Число каналов		2 (I и Q)
Разрешение ЦАП		Двойной, 14 бит на 125 МГц
Частота среза восстанавливающего фильтра		10 МГц (3-го порядка ФНЧ Бесселя)
Сигнал произвольной формы		Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит
Источник СПФ		Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32) Генератор кодовых последовательностей (10 бит )
Цифровые фильтры		Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский
ВЕКТОРНАЯ МОДУЛЯЦИЯ
Типы модуляции		PSK, QAM, FSK, CPM, MSK, ASK, VSB
Производные PSK		PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK
Производные QAM		4, 16, 32, 64, 256
Производные FSK		1-бит ... 4-бит с девиацией 0 ... 6 МГц
Производные ASK		1-бит ... 4-бит
Производные CPM		1-бит ... 4-бит с индексом модуляции 0 ... 1,0
Поддерживаемые стандарты		GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV
ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)
Выход		SMA на задней панели, 50 Ом
Частотный диапазон		Как и основной выход
Время установления		<35 пс (20 % ... 80 %)
Джиттер		fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания) fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания)
Выходной уровень		0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5%
Совместимость		ECL, PECL, RSECL, CML, LVDS, NIM
ГКЧ
Диапазон частот		DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц	DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц	DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц
Разрешение		0,1 Гц
Источник		Внутренний или внешний
ОБЩИЕ ДАННЫЕ
Интерфейсы		LAN, GPIB, RS-232
Габаритные размеры		216 х 89 х 330 мм
Напряжение питания		90...264 В , 47...63 Гц (90 Вт)
Масса		4,5 кг
Опции :		Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку

№	Наименование	Количество
1	Генератор ВЧ сигналов векторный АКИП-7SG392	1
2	Сетевой шнур	1
3	Руководство по эксплуатации	1
