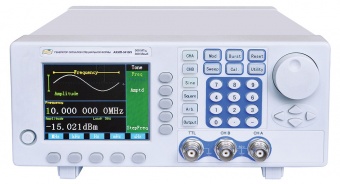

Генератор АКИП-3410/3

Характеристики генератора АКИП-3410/3

Количество каналов	1
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	120 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-5 \| опция ±2×10^-7
Выходной уровень (минимум)	0,1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	512 кБ
Виды модуляции	АМ \| ЧМ \| ФМ \| ЧМн \| ШИМ \| BPSK
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	TFT \| 9 см
Особенности	Стандартные формы сигналов - 5 видов. Формирование сигналов произвольной формы до 25 МГц, дискретизация до 300 МГц (память для хранения сигналов 60 МБ).Опция - стерео ЧМ.
Интерфейс	USB \| RS-232 \| опция - GPIB \| опция - LAN

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности генератора сигналов специальной формы АКИП-3410/3:

Диапазон частот 1 мкГц…120 МГц;
Выходной уровень: 0,1 мВ…10 Впик-пик (≤ 10 МГц), 0,1 мВ…5 Впик-пик (≤ 80 МГц), 0,1 мВ…2,5 Впик-пик (> 80 МГц);
Формы сигналов: синус, меандр, треугольник, импульс, СПФ;
Сигналы произвольной формы: 1 мкГц … 25 МГц, дискретизация 300 МГц, длина памяти 512 K точек, ЦАП 14 бит;
Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
Режимы ГКЧ и формирования пакетов (Burst);
Вход/выход ОГ 10 МГц;
Интерфейсы: USB, RS-232 (опции: GPIB, LAN);
218 × 99 × 338 мм;
2,9 кг.

Технические характеристики генераторов сигналов специальной формы серии АКИП-3410:

Параметр	3410/1	3410/2	3410/3	3410/4	3410/5
Выходные параметры
Число каналов	1	2	1	2	2
Частотный диапазон (синус)	1 мкГц…80 МГц	1 мкГц…80 МГц	1 мкГц…120 МГц	1 мкГц…120 МГц	1 мкГц…300 МГц
Разрешение	1 мкГц	1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)	1 мкГц	1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)	1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)
Погрешность установленной частоты	2x10^-5	1x10^-6	2x10^-5	1x10^-6	1x10^-6
Выходной уровень (50 Ом)	0,1 мВ … 10 Впик (≤ 10 МГц) 0,1 мВ … 5 Впик (≤ 80 МГц) 0 … 2,5 Впик (> 80 МГц)	-127 дБм… + 13 дБм	0,1 мВ … 10 Впик (≤ 10 МГц) 0,1 мВ … 5 Впик (≤ 80 МГц) 0 … 2,5 Впик (> 80 МГц)	-127 дБм… + 13 дБм	-127 дБм… + 13 дБм
Разрешение	0,1 мВпик; 0,1 дБм
Постоянное смещение	±5 В (на 50 Ом)	-	±5 В (на 50 Ом)	-	-
Формы сигналов (АКИП-3410/1 и АКИП-3410/3)
Меандр	1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц)	-	1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц)	-	-
Треугольник / пила	1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: ≤ 0,1 %	-	1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: ≤ 0,1 %	-	-
Импульс	1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с	-	1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с	-	-
Функциональный выход в (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)
Частотный диапазон	-	1 мкГц…10 МГц (разрешение 1 мкГц)	-	1 мкГц…10 МГц (разрешение 1 мкГц)	1 мкГц…10 МГц (разрешение 1 мкГц)
Погрешность установленной частоты	-	1x10^-6	-	1x10^-6	1x10^-6
Формы сигнала	-	Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC	-	Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC	Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC
Меандр	-	Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 %	-	Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 %	Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 %
Импульс	-	Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с	-	Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с	Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с
Импульс	-	1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик	-	1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик	1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик
Погрешность установки	-	± (1_пик)	-	± (1_пик)	± (1_пик)
Постоянное смещение	-	± 5 Впик (50 Ом); ± 10 Впик (1 МОм)	-	± 5 Впик (50 Ом); ± 10 Впик (1 МОм)	± 5 Впик (50 Ом); ± 10 Впик (1 МОм)
Произвольная форма (АКИП-3410/1 и АКИП-3410/3)
Частотный диапазон	1 мкГц … 25 МГц	-	1 мкГц … 25 МГц	-	-
Длина памяти	3 … 512 тысяч точек	-	3 … 512 тысяч точек	-	-
Разрешение ЦАП	14 бит	-	14 бит	-	-
Частота дискретизации	300 МГц	-	300 МГц	-	-
Память	60 МБ (энергонезависимая память)	-	60 МБ (энергонезависимая память)	-	-
Модуляции
ЧМ, АМ, ФМ, ШИМ	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц
ЧМн	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц
Вход внешней модуляции	10 кОм; 0 … 20 кГц
Пакетный режим
Формы сигналов	Синус, меандр, треугольник, импульс, СПФ
Число циклов	1 … 1000000	1 … 10000	1 … 1000000	1 … 10000	1 … 10000
Период повторения	1 мкс … 300 с	0,1 мс … 800 с	1 мкс … 300 с	0,1 мс … 800 с	0,1 мс … 800 с
Виды запуска	Внутренний, внешний, ручной, по строб-импульсу
Свипирование (ГКЧ)
Форма несущей	Синус, меандр, треугольник, пила
Закон качания	Линейный или логарифмический
Тип качания	Прямой
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 8,9 см)
Напряжение питания	220 В (± 22 В), 47~53 Гц;
Рабочие условия	0…40°С, 80%
Рабочие условия	USB, RS-232 (опции: GPIB, LAN)	USB, RS-232 (опция – GPIB)	USB, RS-232 (опции: GPIB, LAN)	USB, RS-232 (опция – GPIB)	USB, RS-232 (опция – GPIB)
Габаритные размеры	218 мм × 99 мм × 338 мм	254 мм × 103 мм × 374 мм	218 мм × 99 мм × 338 мм	254 мм × 103 мм × 374 мм	254 мм × 103 мм × 374 мм
Масса	2,9 кг	3,8 кг	2,9 кг	3,8 кг	3,8 кг
Опции	Опция 100 (термостатированный ОГ ±2×10-7 в год)

Комплект поставки АКИП-3410/3

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3410/3	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1

Купить генератор АКИП-3410/3 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
