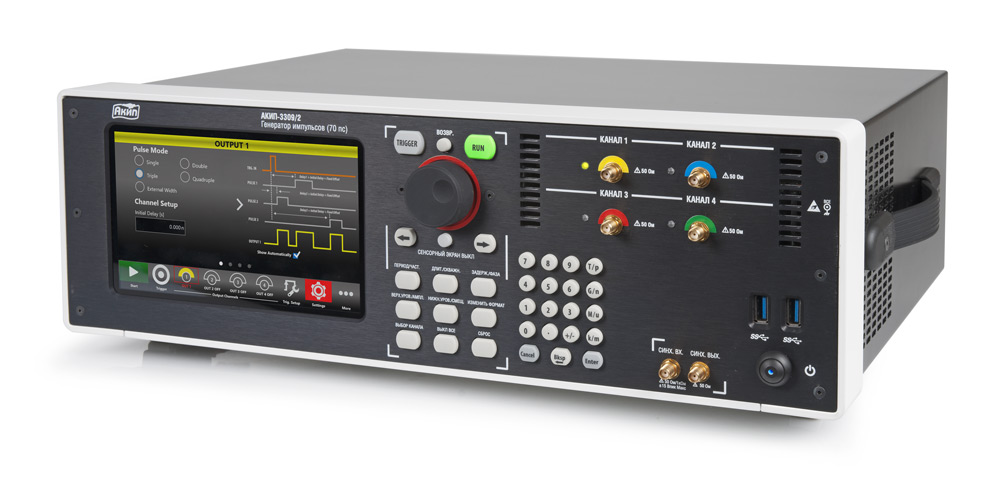

Генератор АКИП-3309/1

• Число каналов: 2, независимая регулировка параметров;
• Диапазон частот: 1 Гц;
• Длительность фронта/среза импульса: ≤ 70 пс;
• Длительность импульса: 300 пс … 1;
• Высокая точность установки временных параметров 5*10-6;
• Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
• Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
• Регулировка смещения (± 2,5 В);
• Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
• Интерфейс: USB;
• Возможность монтажа в 19" стойку, высота 3U.

Параметр	Значение
Временные параметры
Число каналов	2
Вид выходного сигнала	Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
Диапазон частота	1 Гц … 120 МГц
Временные параметры	Период: 8,33 нс…1 с
	Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с
Разрешение	10 пс
Погрешность установки длительности	±( 0,01% + 20 пс)
Погрешность опорного источника частоты	±(5*10-6
Длительность фронта/среза	≤ 70 пс
Выброс	Не более 10%
Амплитудные параметры
Диапазон вых. уровня	200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом
Диапазон смещений	±2,5 В на нагрузке 50 Ом
Разрешение	10 мВ
Погрешность установки амплитуды	±( 1% + 10 мВ)
Внутреннее сопротивление выхода	50 Ом, 1 кОм
Синхрозапуск
Режимы	Внутренний, внешний, однократный, строб
Диапазон уровней внешнего синхросигнала	1,8 В … 3,3 В
Сопротивление входа внешней синхронизации	50 Ом
Общие данные
Дисплей	Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см
Интерфейс	USB
Габаритные размеры, масса	445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U

№	Наименование	Количество
1	Генератор импульсов АКИП-3309/1	1

Купить генератор АКИП-3309/1 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
