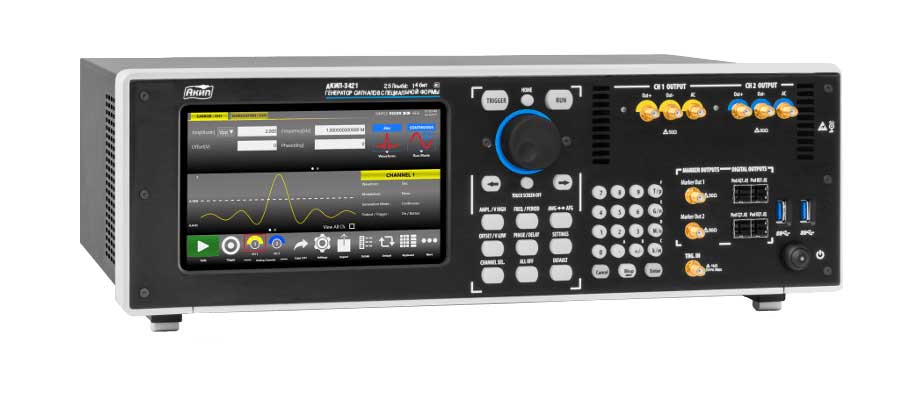

Генератор АКИП-3421 (32М)

• Аналоговые каналы: 2 (полностью независимые);
• Опция - цифровые каналы: 16/32;
• 2 канала (два независимых выхода);
• Диапазон частот (синус): 1 мкГц – 600 МГц;
• Разрешение по частоте 1 мкГц;
• Разрядность ЦАП 14 бит;
• Частота дискретизации 2,5 ГГц;
• Память 1/16/32/64 МБ/канал в зависимости от опции;
• Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
• Внутренний опорный генератор: 10-6;
• Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
• Режим формирования сигнала произвольной формы до 400 МГц;
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
• Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
• Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
• Под управлением ОС Windows 10;
• Интерфейсы: USB, LAN, DVI, VGA;
• Высота 3U, возможность монтажа в 19” стойку (опция).

Параметр	Значение
Выходные параметры
Число каналов	2 – аналоговые 2 – маркеры 16/32 – цифровые (опция)
Частотный диапазон (для синуса)	1 мкГц – 600 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±10-6
Выходное сопротивление	50 Ом – несимметричный 100 Ом - дифференциальный
Выходной уровень (50 Ом)	5 мВ - 5 Впик-пик (1 мкГц … 350 МГц) 5 мВ - 3 Впик-пик (350 МГц … 550 МГц) 5 мВ - 2 Впик-пик (550 МГц - 600 МГц)
Выходной уровень (100 Ом)	10 мВ - 10 Впик-пик (1 мкГц … 350 МГц) 10 мВ - 6 Впик-пик (350 МГц … 550 МГц) 10 мВ - 4 Впик-пик (550 МГц - 600 МГц)
Тип разъема аналоговых каналов	SMA
Постоянное смещение
Диапазон смещения постоянной составляющей (50 Ом)	±(2,5 В – вых. уровень/2)
Разрешение	1 мВ
Погрешность установки	±(1% от уст. + 5 мВ)
Синусоида
Неравномерность АЧХ относительно 1 кГц	± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик)
Коэффициент гармоник (при уровне не более 1Впик-пик)	<-60 дБн от 1 мкГц до 10 МГц; <-55 дБн свыше 10 МГц до 50 МГц; <-40 дБн свыше 50 МГц до 200 МГц; <-28 дБн свыше 200 МГц до 600 МГц
КНИ (коэфф. нелин. искажений)	<0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
Негармонические составляющие (при уровне не более 1Впик-пик)	<-65 дБн от 1 мкГц до 10 МГц; <-55 дБн свыше 10 МГц до 330 МГц; <-50 дБн свыше 330 МГц до 500 МГц; <-40 дБн свыше 500 МГц до 600 МГц
Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц)	<-115 дБн/Гц (1 МГц); <-110 дБн/Гц (10 МГц); <-105 дБн/Гц (100 МГц); <-90 дБн/Гц (600 МГц)
Меандр
Частотный диапазон	1 мкГц … 330 МГц
Время нарастания/спада	1 нс
Выброс	2%
Джиттер	<10 пс
Пила, треугольник
Диапазон частот	1 мкГц …30 МГц
Нелинейность	0,1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц … 330 МГц
Длительность импульса	От 1 нс
Время нарастания/спада	800 пс – 1000 с, разрешение 1 пс
Диапазон изменения скважности	0,1% - 99,9%
Выброс	2%
Джиттер	<10 пс
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 400 МГц
Длина памяти	16 тысяч точек – стандартный режим 1/16/32/64 МБ – расширенный режим
Разрешение ЦАП	14 бит
Частота дискретизации	2,5 ГГц
Минимальное время нарастания/спада	800 пс
Джиттер	400 пс
Пакетный режим
Формы сигналов	Стандартные формы сигналов (кроме: DC, шум) + СПФ
Режим запуска	Синхронизированный или по строб-импульсу
Число импульсов в пакете	1 … 1000000 импульсов или бесконечно
Внутренняя задержка запуска	0 ... 100 с
Погрешность установки задержки	±(0,1% от уст. + 5 пс)
ГКЧ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Время качания	50 мкс ... 2000 с ± 1 %
Погрешность установки времени качания	≤ 0,4 %
Закон качания	Линейный, логарифмический, пошаговый, пользовательский
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
Коэффициент АМ	0 ... 120 % (АМ)
ФМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
Диапазон установки девиации фазы	0º ... 360º
ЧМН, АМН
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %)
Частота модуляции	500 мкГц ... 50 МГц
Частота скачка ЧМн	1 мкГц ... 600 МГц
Скачок фазы ФМн	0º ... 360º
ШИМ
Формы несущей	Импульс
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
Частота модуляции	500 мкГц ... 50 МГц
Диапазон девиации	0% ... 50% от периода импульса
Цифровые каналы (опция)
Число каналов	16 – 2 группы по 8 32 – 2 группы по 16
Тип разъема	Mini-SAS HD (на передней панели)
Выходное сопротивление	100 Ом
Выходной стандарт	LVDS - низковольтная дифференциальная передача сигналов
Время нарастания/спада	600 пс
Частота дискретизации	1,25 ГГц (16 каналов), 625 МГц (32 канала)
Дополнительные входы/выходы
Маркер	2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разрешение: 10 мВ)
Синхровход/Строб	тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разрешение: 50 мВ); защита входа ≤±15 В; минимальный длительный импульс 12 нс
AUX (вход/выход)	Тип SMA Выбор входа/выход: синхр, ОГ, внешняя тактовая частота, внешняя модуляция. ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc максимально); диапазон частот: 1,25 ГГц ... 2,5 ГГц Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискретность 50 МГц); выходной уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В
Общие данные
Дисплей	Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
Операционная система	Windows 10
Интерфейс	USB (4-USB 2.0, 2-USB 3.0), LAN
Выходы (задняя панель)	2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT
Напряжение питания	100…240 В, 50 / 60 Гц
Габаритные размеры	135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
Масса	9,7 кг

№	Наименование	Количество
1	Генератор АКИП-3421 (32М) с памятью 32 МБ	1
2	Шнур питания	1
3	Заводской сертификат соответствия	1
4	Руководство по эксплуатации	1

Купить генератор АКИП-3421 (32М) вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
