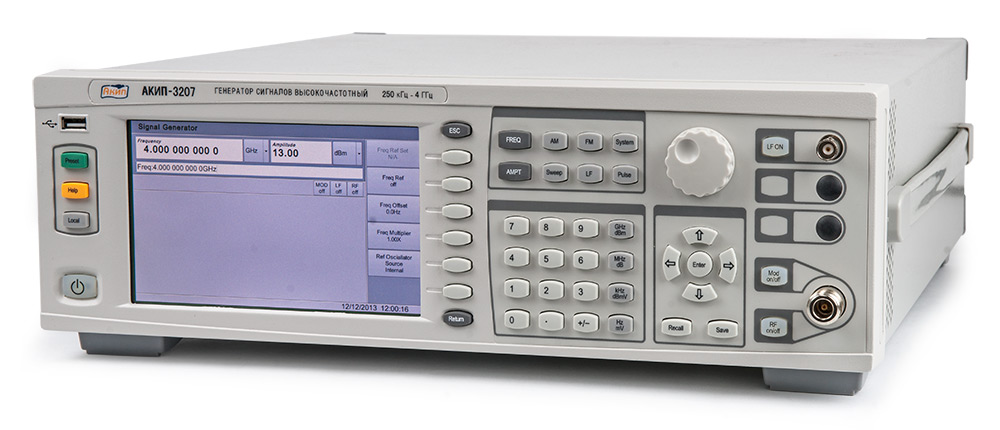

Генератор АКИП-3207/1

Характеристики генератора АКИП-3207/1

Количество каналов	1
Частотный диапазон ОТ	250 кГц
Частотный диапазон ДО	3 ГГц
Опорный генератор (погрешность установки частоты)	±5×10^-7
Выходной уровень (минимум)	-127 дБм
Выходной уровень (максимум)	13 дБм
Выходной импеданс (Ом)	50
Виды модуляции	AM, ЧМ, ФМ, ИМ
ГКЧ	да
Экран (см, разрешение)	17,8 см, 800 х 481
Особенности	Вход, выход сигнала опорной частоты. Фазовый шум < -115 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц)
Интерфейс	GPIB, LAN, RS-233

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности генератора ВЧ - АКИП-3207/1:

Диапазон частот 250 кГц ... 3 Г Гц АКИП - 3207/1; 250 кГц ... 4 ГГц АКИП - 3207;
Разрешение по частоте 0, 1 Гц;
Выходной уровень: - 127 дБм ... 13 дБм;
Разрешение по амплитуде: 0,01 дБм;
Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
ЖК - дисплей с диагональю 17,8 см;
Интерфейсы: LAN , GPIB , USB - Device;
Вход внеш. модулирующего сигнала.

Технические характеристики генератора ВЧ АКИП-3207/1:

Параметр	Значение
	АКИП - 3207	АКИП - 3207/1
ВЫХОДНАЯ ЧАСТОТА
Диапазон	250 кГц ...4 Г Гц	250 кГц ...3 Г Гц
Дискретность установки	0,1 Гц
Погрешность установки	± 1 ×10^-7 (есть вход внеш. о порной частоты 10 МГц)
Нестабильность	± 1 ×10^-6 / год; ± 1 ×10^-6 / 0
ВЫХОДНОЙ УРОВЕНЬ
Диапазон	минус 127 ...13 дБм
Разрешение	0,01 дБ
Погрешность установки	< ± 1 дБ (несущая
ВЧ выход	N тип, 50 Ом
КСВН	< 1,8 при уровне < 0 дБм
Плотность фазовых шумов	< минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
Паразитная ЧМ	≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц
Гармоники несущей	< минус 30 дБн при уровне < 0 дБм
Негармонические составляющие	< минус 50 дБн при уровне < 0 дБм и отстройке от несущей
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Глубина модуляции	0 ... 100 % (разрешение 0,1 %)
Частота модуляции	20 Гц ... 20 кГц (разрешение 1 Гц)
Искажение	< 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%)
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Девиация частоты	20 Гц ... 100 кГц (разрешение 1 Гц)
Частота модуляции	20 Гц ... 80 кГц (разрешение 1 Гц)
Искажение	< 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц)
ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Девиация фазы	0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц)
Разрешение	0,01 рад
Частота модуляции	300 Гц ... 20 кГц
Искажение	< 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад)
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
Подавление в паузе
Время нарастания/спада	< 60 нс
Длительность импульса	400 нс ...500 мс (разрешение 100 нс)
Период следования	40 мкс ... 2 с (разрешение 100 нс)
Частота меандра	0,5 Гц...1,0 МГц (разрешение 0,1 Гц)

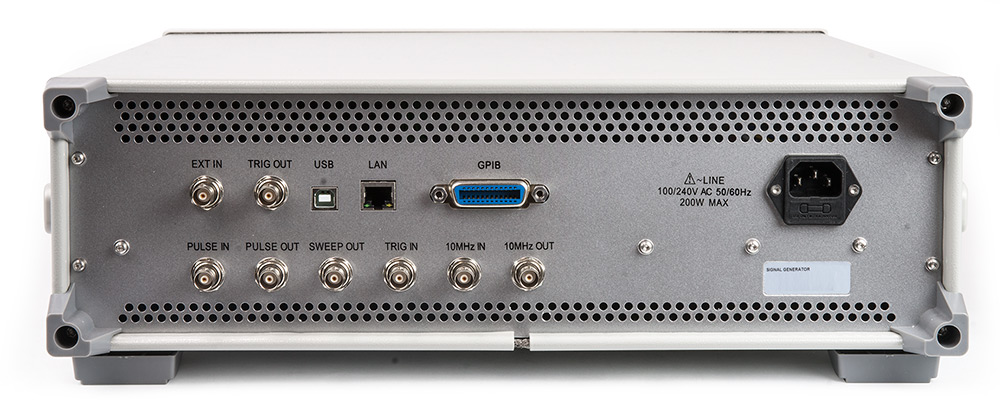

ВХОДЫ/ВЫХОД
Выход ОГ	10 МГц, > 0,35 Вскз (BNC, 50 Ом)
Вход ОГ	10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом)
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Диагональ 17,8 см, разрешение: 800 х 480 точек
Напряжение питания	100 – 240 В (автовыбор), 47,5 ~52,5 Гц;
Потребляемая мощность	Не более 50 В
Рабочая температура	0...40 °С
Интерфейсы	LAN, GPIB, USB-Device
Габаритные размеры	410 × 130 × 400 мм (ШхВхГ)
Масса	10 кг

Комплект поставки АКИП-3207/1

№	Наименование	Количество
1	Генератор ВЧ АКИП-3207/1	1
2	Кабель питания	1
3	Руководство по эксплуатации	1
4	Руководство по программированию	1

Купить генератор АКИП-3207/1 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
