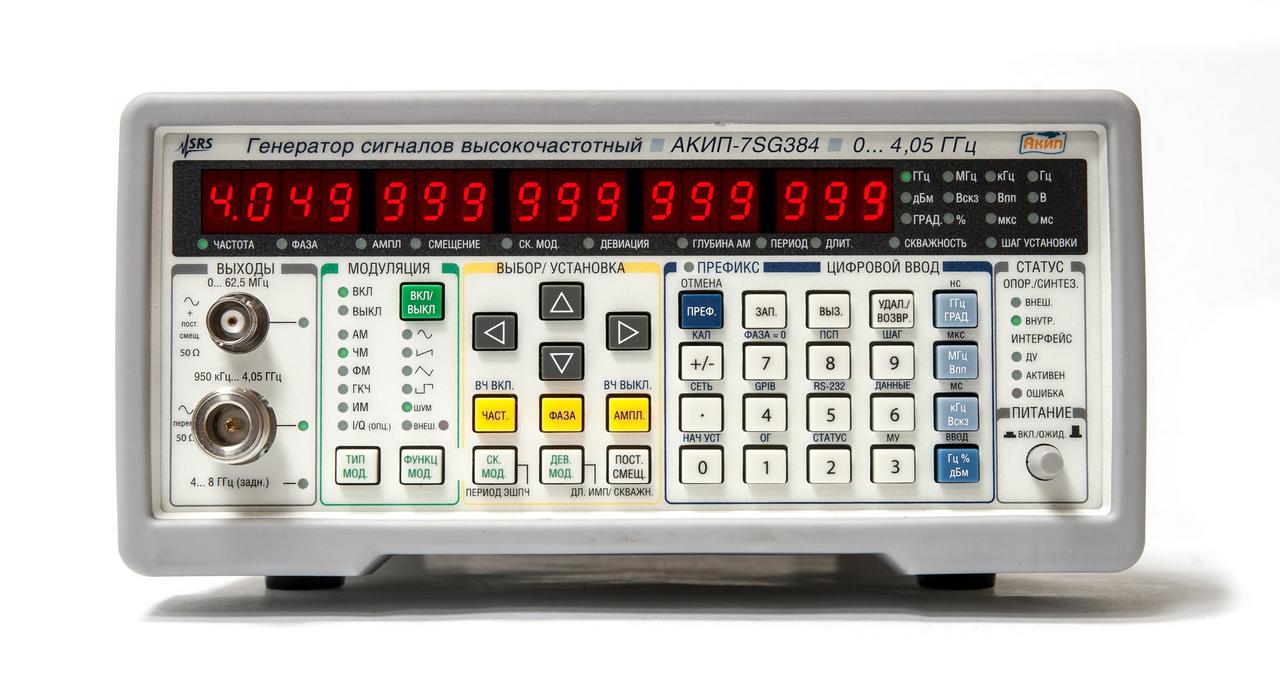

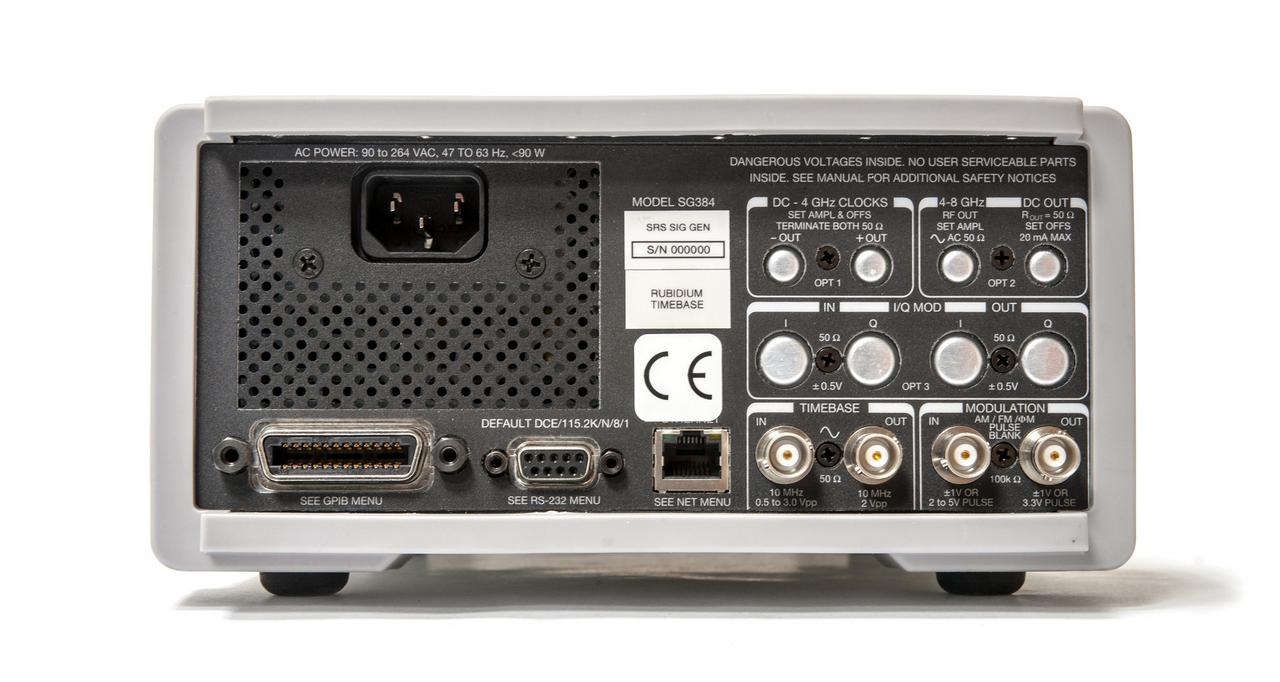

Генератор сигналов АКИП-7SG384

• Частотный диапазон от DC до 4 ГГц;
• Возможность расширения диапазона до 8 ГГц;
• Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
• Стабильность внутреннего опорного генератора 5 × 10^-8/год;
• Опция: рубидиевый опорный генератор: 1 × 10^-9/год;
• Опция: аналоговый I/Q вход;
• Опция: выход стробирующих сигналов прямоугольной формы;
• Низкий уровень фазовых шумов;
• Модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ (в стандартной комплектации);
• Интерфейсы: GPIB, LAN, RS-232.

Параметр	Значение
	АКИП-7SG382	АКИП-7SG384	АКИП-7SG386
ВЫХОДНАЯ ЧАСТОТА
Диапазон	BNC - выход: DC ... 62,5 МГц
	N - выход: 950 кГц ... 2,025 ГГц	N - выход: 950 кГц ... 4,05 ГГц Опция 02: 4 , 05 ... 8,1 ГГц	N - выход: 950 кГц ... 6,075 ГГц Опция 02: 6 , 075 ... 8 , 1 ГГц
Дискретность установки	1 мк Гц
Скорость перестройки	<8 мс
Стабильность	1 × 10–11 (1 с девиация Аллана)
Погрешность установки	< (10–18 + погрешность опорного генератора ) × fC
BNC-ВЫХОД
Выходной уровень	0,001 Вскз ... 1 Вскз; разрешение < 1 %
Смещение	±1, 5 В; разрешение 5 мВ
Погрешность установки уровня	± 5 %
Гармоники	< – 40 дБн
Выходное сопротивление	50 Ом
N-ВЫХОД
Выходной уровень	0,7 мкВскз ... 1 Вскз (< 4 ГГц )
Выходная мощность	- 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм
Погрешность установки	± 1 дБм
Выходное сопротивление	50 Ом
КСВН	≤ 1,6
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ
Фазовый шум	- 80 дБн/Гц при отстройке 10 Гц - 102 дБн/Гц при отстройке 1 кГц - 116 дБн/Гц при отстройке 20 кГц - 130 дБн/Гц при отстройке 1 МГц
Гармоники несущей	< - 55 дБн (<+7 дБм , N-тип )
Негармонические составляющие	< - 65 дБн при отстройке < 10 кГц < - 75 дБн при отстройке > 10 кГц
Паразитная ЧМ	1 Гц (300 Гц ... 3 кГц )
Паразитная АМ	0,006% (300 Гц ... 3 кГц)
УСТАНОВКА ФАЗЫ
Диапазон установки	± 360°
Дискретность установки	0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц)
ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ
Тип опорного генератора	Стандартный OCXO; Рубидиевый (опция 04)
Старение	5 х 10-8 /год; 1 х 10-9 /год
Стабильность (0...45 °C)	2 х 10-9; 1 х 10-10
Выход 10 МГц (задняя панель)	Синус, 1,75 Впик - пик, 50 Ом
ВНЕШНИЙ ОПОРНЫЙ ГЕНЕРАТОР
Вход 10 МГц	Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом
ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ
Формы сигналов	Синус, пила, треугольник, меандр, импульс, шум
КНИ	– 80 дБн
Частотный диапазон	1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц
Выход	50 Ом; уровень: ± 1 В ... полная девиация
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
Коэффициент АМ	0 ... 100 %
Ширина полосы модуляции	> 100 кГц
Модуляционное искажение	BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц ) N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц )
Источник	Внутренний или внешний
ЧАСТОТНАЯ МОДУЛЯЦИЯ
Девиация частоты	10 Гц ... 1 МГц
Ширина полосы модуляции	> 100 кГц
Модуляционное искажение	< - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
Источник	Внутренний или внешний
ФАЗОВАЯ МОДУЛЯЦИЯ
Девиация	0 ... 360 °
Ширина полосы модуляции	> 100 кГц
Модуляционное искажение	< - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
Источник	Внутренний или внешний
МОДУЛЯЦИЯ КОРОТКИМИ ИМПУЛЬСАМИ
Коэффициент закрытия в паузе	0 дБ (1 ГГц ... 4 ГГц ) 60 дБ (100 МГц ... 1 ГГц ) 75 дБ (DC ... 100 МГц)
Время нарастания	20 нс
Источник	Внутренний или внешний
ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ (ОПЦИЯ 03)
Несущая частота	400 МГц ... 2,025 ГГц	400 МГц ... 4,05 ГГц	400 МГц ... 6,075 ГГц
I/Q – вход	N-тип на задней панели, 50 Ом
Ширина полосы модуляции	200 МГц
ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)
Выход	SMA на задней панели, 50 Ом
Частотный диапазон	Как и основной выход
Время установления	<35 пс (20 % ... 80 %)
Джиттер	fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания ) fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания )
Выходной уровень	0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5%
Совместимость	ECL, PECL, RSECL, CML, LVDS, NIM
ГКЧ
Диапазон частот	DC ... 62,5 МГц ( BNC выход) 950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц (в зависимо сти от модели и опции)
Разрешение	> 1 Гц или 0,1 % от девиации
Источник	Внутренний или внешний
Общие технические характеристики
Интерфейсы	LAN, GPIB, RS-232
Габаритные размеры	216 х 89 х 330 мм
Напряжение питания	90...264 В, 47...63 Гц (90 Вт)
Масса	4,5 кг
Опции:	Опция 01: выход стробирующих сигналов прямоугольной формы; опция 02: расширение полосы частот; опция 03: аналоговый I / Q вход; опция 04: рубидиевый опорный генератор; RM2U-S – одиночный комплек т для монтажа в стойку; RM2U-D – двойной комплект для монтажа в стойку

№	Наименование	Количество
1	Генератор сигналов ВЧ АКИП-7SG384	1
2	Сетевой шнур	1
3	Руководство по эксплуатации	1

• Опция 03 (7SG38x), аналоговый вход внешней I/Q модуляции
• Опция 04, рубидиевый опорный генератор
