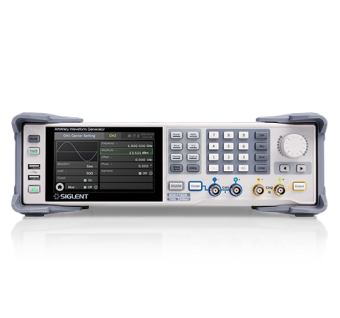

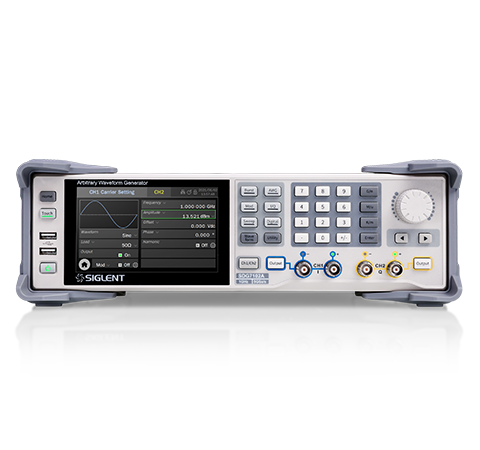

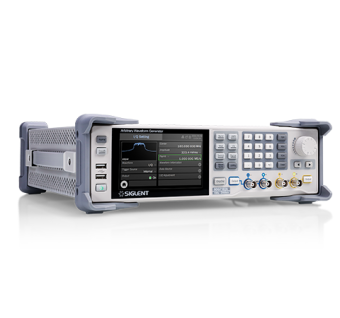

Генератор сигналов произвольной формы SIGLENT SDG7000A

SIGLENT SDG7000A — это семейство двухканальных генераторов сигналов произвольной формы с полосой пропускания до 1 ГГц, максимальной частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали. Он может генерировать сигналы произвольной формы точка за точкой с максимальной частотой дискретизации 2,5 Гвыб/с и векторные сигналы с максимальной скоростью 500 Мвыб/с. Он также имеет возможность генерировать различные сигналы, такие как непрерывные волны, импульсы, шумы, шаблоны PRBS и 16-битную цифровую шину. Он поддерживает генерацию сложных сигналов, таких как модуляция, развертка, пакетная передача, а также двухканальное копирование/соединение/отслеживание и наложение. Выходы выбираются пользователем для дифференциального или несимметричного подключения и поддерживают максимальный выходной диапазон ± 24 В.. Прибор может обеспечить большую амплитуду на высоких частотах, что позволяет отказаться от внешнего усилителя мощности в некоторых приложениях и удовлетворяет более широкий спектр требований.

• Двухканальный дифференциальный/несимметричный выход , 16-битные цифровые выходы шины LVDS/LVTL (дополнительно)
• Высокопроизводительная система дискретизации с частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали
• Максимальная полоса пропускания 1 ГГц
• Генерирует сигналы произвольной формы с частотой дискретизации 0,01 Гвыб/с ~ 2,5 Гвыб/с
• Глубина памяти 512 Мб
• Сегментированные функции редактирования/воспроизведения
• Генерирует векторные сигналы со скоростью передачи символов до 500 Мвыб/с.

	Максимальная выходная частота	Максимальная частота дискретизации	Вертикальное разрешение	Длина волны	каналы
SDG7102A	1 ГГц	5G Sa/s	14-битный	512Mpts	2 дифференциальных/несимметричных
SDG7052A	500 МГц	5G Sa/s	14-битный	512Mpts	2 дифференциальных/несимметричных
SDG7032A	350 МГц	5G Sa/s	14-битный	512Mpts	2 дифференциальных/несимметричных

Ключевая особенность

• Генерирует импульсы с низким джиттером с минимальной шириной импульса 1 нс
  и минимальным фронтом 500 пс
• Полоса пропускания до 1 ГГц и белый гауссовский шум с регулируемой полосой пропускания
• PRBS до 312,5 Мбит/с
• Опции цифровой шины LVTTL и LVDS для подачи цифрового сигнала со скоростью до 1 Гбит/с
• Включает в себя популярные типы аналоговой/цифровой модуляции, функции развертки и пакетной передачи.
• Расширенные функции двухканальной работы: межканальное отслеживание, соединение и копирование
• Двухканальная функция суперпозиции
• Взаимная модуляция между каналами
• Аналоговый выход 24 В пик-пик накладывается со смещением ± 12 В постоянного тока, чтобы обеспечить максимальный выходной диапазон ± 24 В (48 В)
• Высокоточный счетчик частоты
• 5-дюймовый емкостный сенсорный экран с разрешением 800х480
• Работа с внешней мышью и клавиатурой
• Веб-сервер для удаленного управления приборами без загрузки программного обеспечения

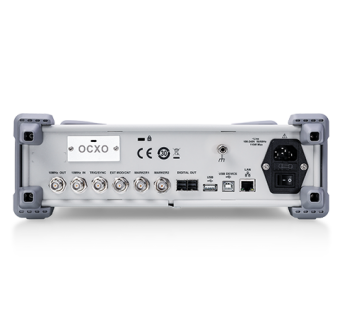

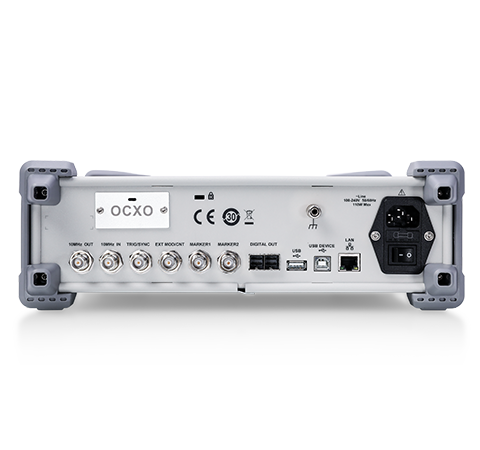

• Включает вход 10 МГц, выход 10 МГц, вход/выход триггера и синхронизацию маркера.
• Полное руководство по командам SCPI для легкой интеграции в испытательные системы
