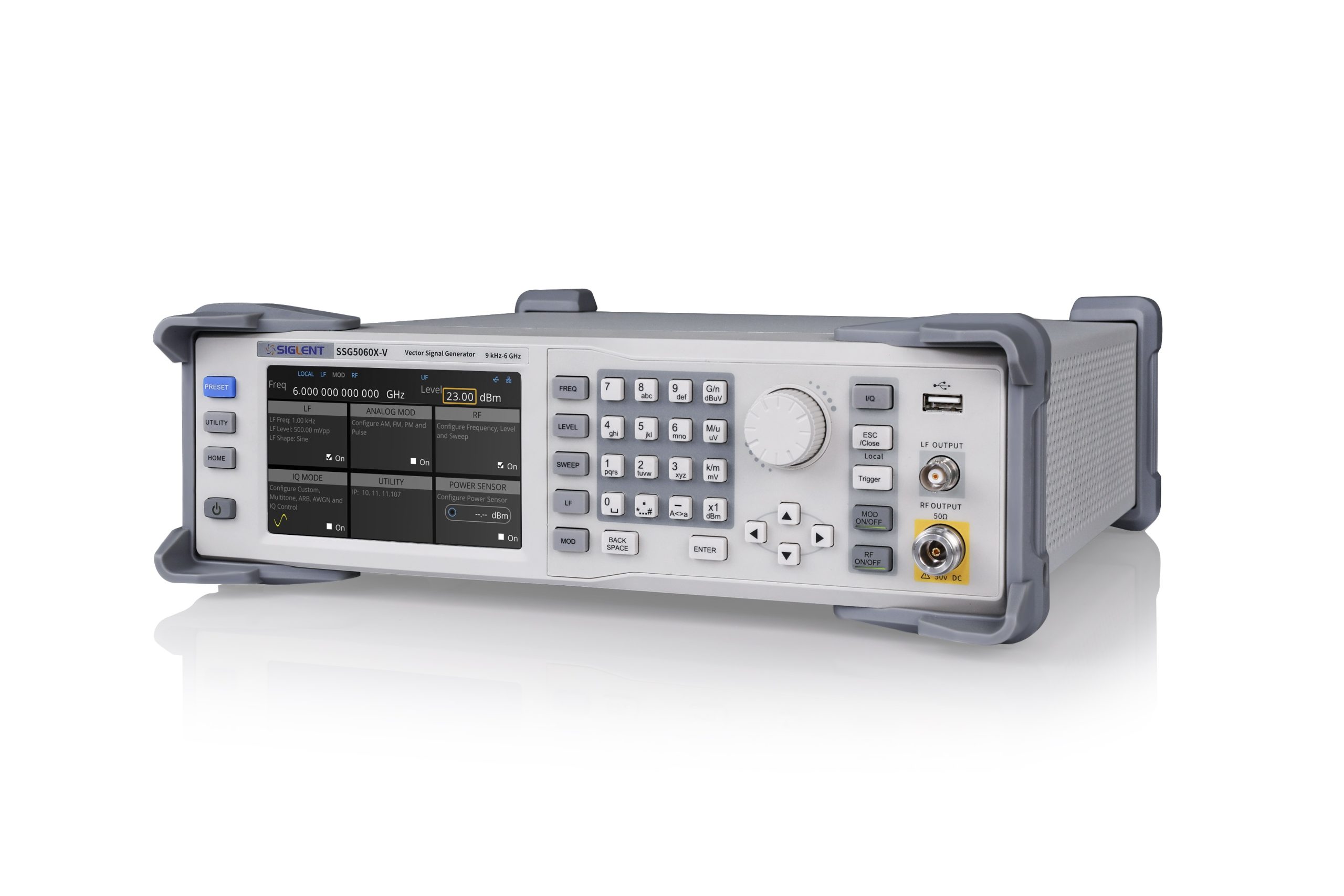

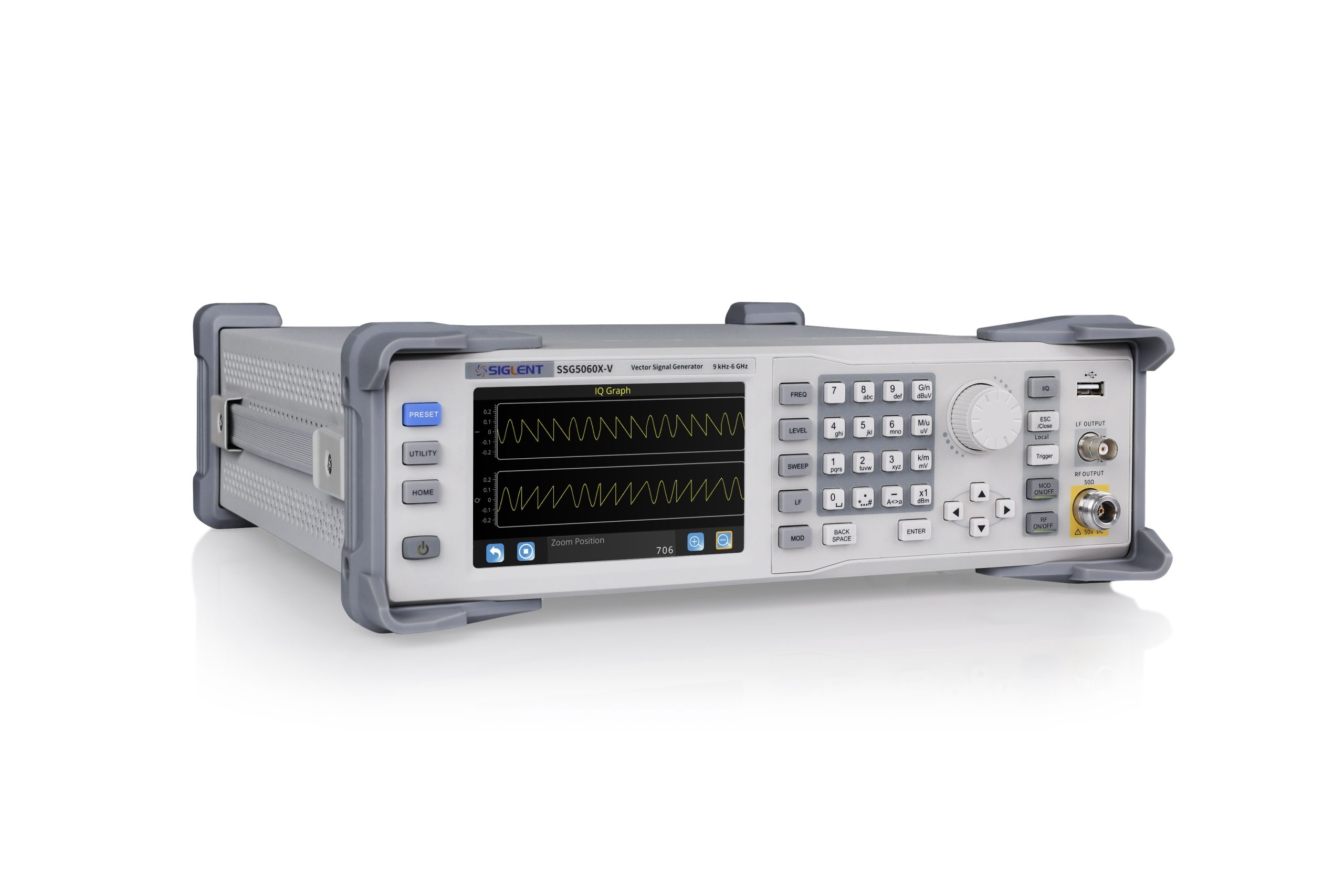

Генераторы ВЧ SIGLENT серии SSG5000X

Генераторы сигналов SIGLENT серии SSG5000X могут генерировать аналоговые и векторные сигналы в диапазоне частот от 9 кГц до 4 ГГц/6 ГГц. Они обладают лучшими в отрасли характеристиками по фазовому шуму, чистоте спектра, полосе пропускания, EVM и выходной мощности. Внутренний генератор модуляции IQ и функция воспроизведения сигналов позволяют легко создавать сигналы даже самых сложных типов. Они также охватывают самый важный радиочастотный диапазон для цифровой беспроводной связи и включают стандартные файлы сигналов. SIGLENT SSG5000X — это мощные и экономичные источники, которые идеально подходят для исследований и разработок, образования и производства.

• Частота до 4 ГГц/6 ГГц
• Разрешение настройки частоты 001 Гц
• Максимальная выходная мощность до +26 дБм (тип.)
• Фазовый шум: -120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)
• Генератор одиночных импульсов, двойных импульсов и последовательности импульсов (опция)

	Диапазон частот	Амплитудное разрешение	Фазовый шум	Внешняя I/Q модуляция
SSG5040X	РЕЖИМ CW 9 кГц-4 ГГц	0,01 дБ	-120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)	Нет
SSG5060X	РЕЖИМ CW 9 кГц-6 ГГц	0,01 дБ	-120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)	Нет
SSG5040X-V	РЕЖИМ CW 9 кГц - 4 ГГц; РЕЖИМ IQ 10 МГц - 4 ГГц	0,01 дБ	-120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)	Да
SSG5060X-V	РЕЖИМ CW 9 кГц - 6 ГГц; РЕЖИМ IQ 10 МГц - 6 ГГц	0,01 дБ	-120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)	Да

Ключевая особенность

• Частота до 4 ГГц/6 ГГц
• Разрешение настройки частоты 001 Гц
• Максимальная выходная мощность до +26 дБм (тип.)
• Фазовый шум: -120 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)
• Программируемая пользователем коррекция плоскостности
• Обеспечивает аналоговую модуляцию AM, FM, PM с внутренним, внешним или Int+Ext источником
• Генератор одиночных импульсов, двойных импульсов и последовательности импульсов (опция)
• Внутренняя модуляция IQ с полосой модуляции 150 МГц с идеальной заводской калибровкой
• Встроенные стандартные файлы сигналов цифровой связи, такие как 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA
• Внутренний пользовательский режим генерирует общие сигналы IQ, такие как QAM, FSK, ASK, MSK
• Аналоговые дифференциальные выходы I/Q

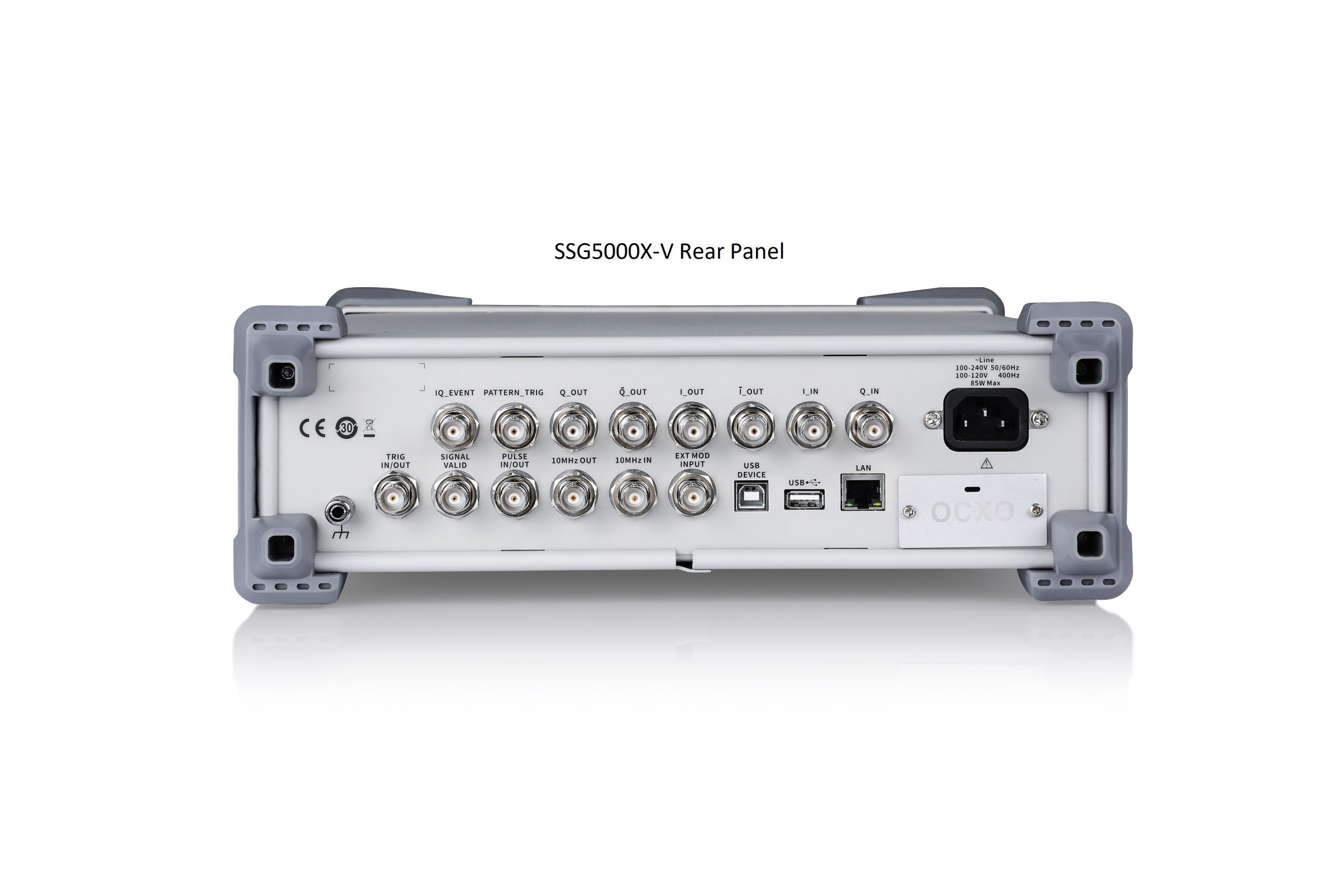

• Внешний аналоговый вход I/Q
• Измерение USB-измерителя мощности

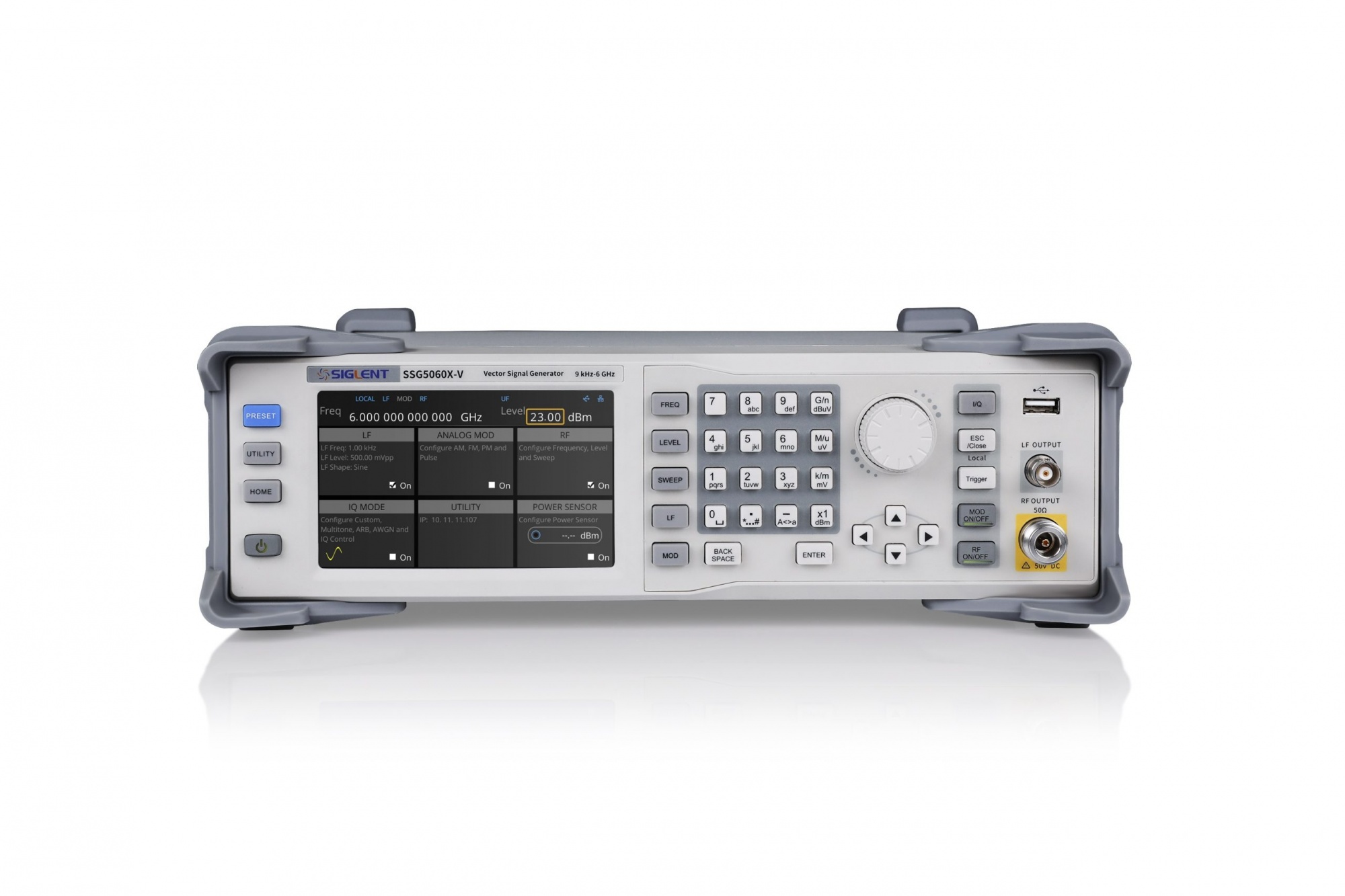

• 5-дюймовый емкостный сенсорный экран TFT, поддержка мыши и клавиатуры
• Дистанционное управление через веб-браузер на ПК и мобильных терминалах

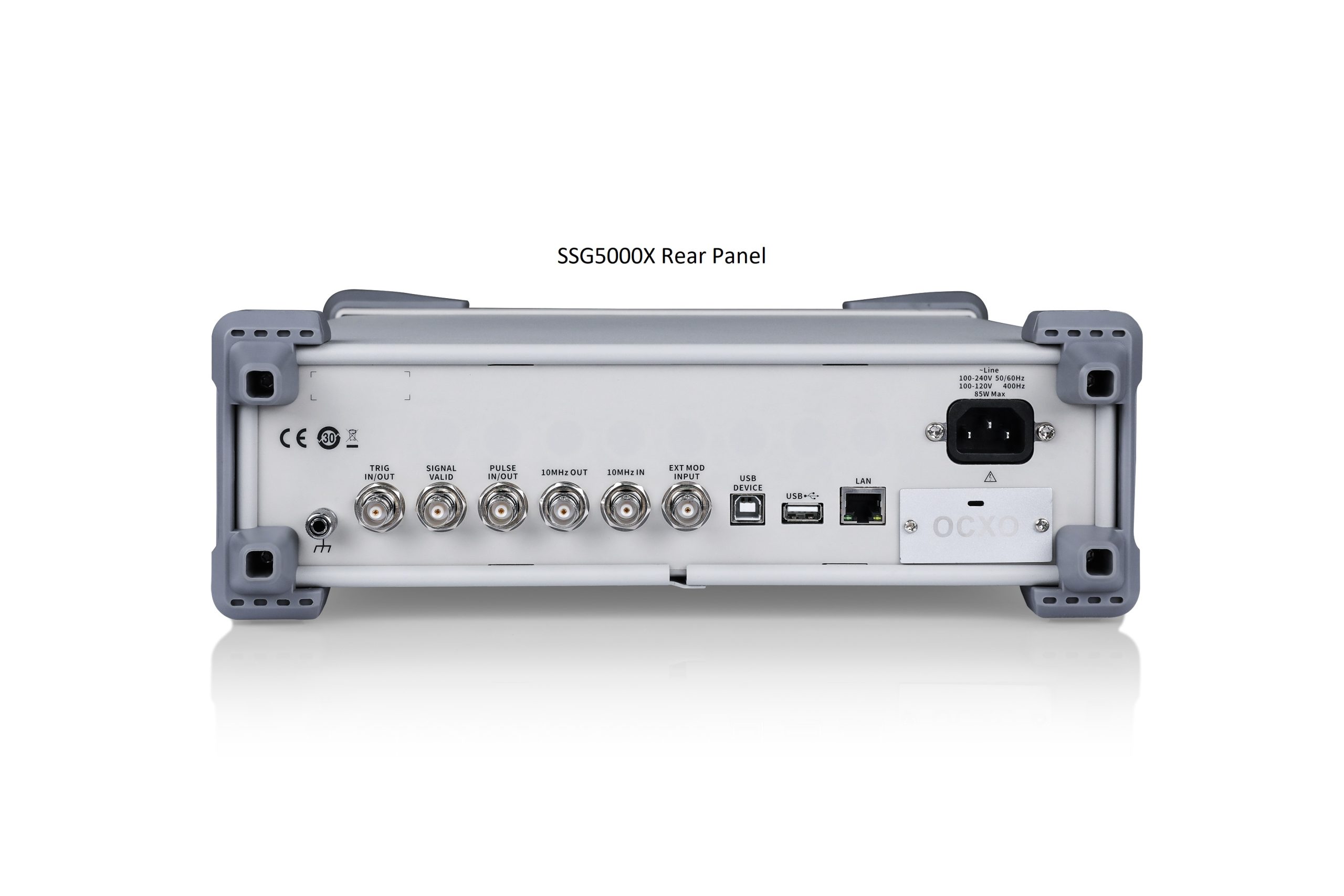

• Стандартный интерфейс включает в себя USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Дополнительный интерфейс: GPIB
