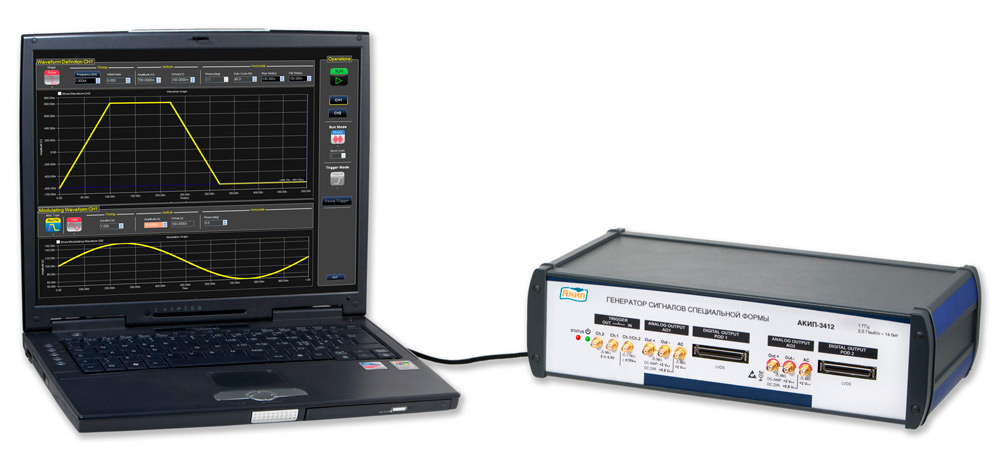

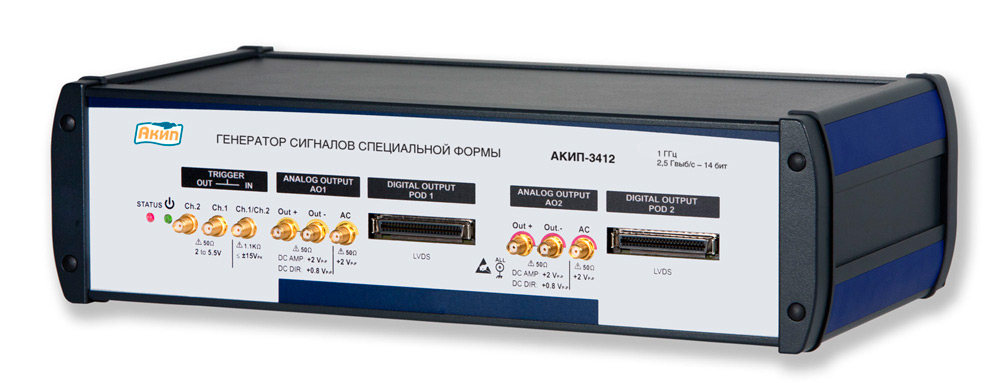

Генератор АКИП-3412 (32М)

• Максимальная частота 1 ГГц
• Число каналов: 2 аналоговых и 32 цифровых канала
• Максимальная частота дискретизации в реальном времени 2,5 ГГц
• Разрешение ЦАП 14 бит
• Длина памяти 32 МБ/канал
• Прямой выход ЦАП: - 1,6 Впик-пик (дифф. режим) / 0,8 Впик-пик (выход с общей землей). Полоса частот
• ВЧ выход: -10 дБм … +10 дБм (дифф. режим). Полоса частот
• Выход DC: 4 Впик-пик (дифф. режим)/ 2 Впик-пик (выход с общей землей). Полоса частот
• Гармонические искажения: <-65 дБн
• Негармонические искажения: <-74 дБн (1 кГц – 1 ГГц)
• Мультиканальная синхронизация: компенсация фазового сдвига с разрешением 10 пс
• Генератор последовательностей 16/32 бит @ 1250/625 МБ
• Интерфейс USB, совместимость: Windows 2000, XP, Vista, 7 (32/64 бит)

Выходные параметры, режим DDS
Число каналов	2 – аналоговых, 32 – цифровых
Неравномерность АЧХ	± 0,3 дБ (1 Впик-пик, DC … 600 МГц)
Разрешение по частоте	1 мкГц
Частотная модуляция	Частота несущей: 1 мкГц … 600 МГц Частота модуляции: 2,32 Гц … 312,5 МГц
Фазовая модуляция	Частота модуляции: 2,32 Гц … 312,5 МГц; Девиация фазы: 0 … 360 °
Амплитудная модуляция	Частота модуляции: 2,32 Гц … 312,5 МГц Глубина модуляции: - 200 … 200 %, разрешение 0,025 %
Длина памяти (макс.)	8 … 32 М точек (шаг перестройки: 8 точек), разрешение 1 точка
Количество сегментов	1 …. 16384
Количество повторений  сегментов	1…2.097.151 или «до бесконечности» (цикл повторений замкнутый «по кольцу»)
Аналоговый выход (связь по входу DC)
Число выходных каналов	ВЧ-выход		Прямой выход ЦАП
Типы выхода/импеданс	Дифференциальный, с общей землей (S.E.) / 50 Ом, 100 Ом
Выходной уровень	Дифференциальный: 2 Впик-пик С общей землей: 4 В пик-пик Разрешение: < 1 мВ Погрешность: (0,4% от уст. + 5 мВскз)		Дифференциальный: 0,8 Впик-пик С общей землей: 1,6 В пик-пик Разрешение: < 1 мВ Погрешность: (0,6% от уст. + 5 мВскз)
Время нарастания/спада (10 % - 90 %)	550 пс (без фильтра) 650 пс (с фильтром)		300 пс
Диапазон частот	650 МГц (1 Впик-пик без фильтра) 550 МГц (1 Впик-пик с фильтром)		1,1 ГГц (на 0,5 Впик-пик)
Выброс	< 3 % (на 1 Впик-пик)		< 3 % (на 0,5 Впик-пик)
Джиттер (СКЗ/Общий)	< 6 пс / < 150 пс (на 2,5 ГГц)		< 4 пс / < 120 пс (на 2,5 ГГц)
Фазовые шумы (дБн/Гц)	-114 (на 100 МГц, отстройка 10 кГц)
Аналоговый выход (связь по входу DC)
Типы выхода/импеданс	С общей землей (S.E.) / 50 Ом
Выходной уровень (50 Ом, 1 кГц)	2 Впик-пик (+ 10 дБм), разрешение: < 1 мВ
Диапазон частот	1,1 ГГц (300 пс; 1 Впик-пик)
Гармонические искажения  (Синус, 32 к, 78,125 МГц)	- 68 дБн, - 2 дБм (0,5 Впик-пик)	- 65 дБн, 4 дБм (1 Впик-пик)		- 56 дБн, 8 дБм (1,5 Впик-пик)
Не гармонические искажения	-78 дБн, 1 Впик-пик, DC … 1 ГГц
Фазовые шумы (дБн/Гц)	-114 (на 100 МГц, отстройка 10 кГц)
Произвольная форма
Разрешение	14 бит
Частота дискретизации	7,4 МГц … 2,5 ГГц
Внутренний ОГ	1*10-6/год
Длина памяти (макс.)	64  … 32 М точек (шаг перестройки: 64 < 320 точек, 16 ≥ 320 точек), разрешение 1 точка
Количество сегментов	1 …. 16384
Количество повторений сегментов	1…2.097.151 или «до бесконечности» (цикл повторений замкнутый «по кольцу»)
Гармонические искажения (Синус, 32 кБ, 78,125 МГц)	Дифференциальный: -65 дБн (2 Впик-пик), -72 дБн, 1 Впик-пик С общей землей: -65 дБн (1 Впик-пик), -72 дБн (0,5 Впик-пик)
Не гармонические  искажения (Синус, 32 кБ, 78,125 МГц)	-74 дБн, 1 Впик-пик, DC … 600 МГц		-74 дБн, 0,5 Впик-пик, DC … 1 ГГц
Динамический диапазон (синус 32 кБ, Синус, 32 кБ, 78,125 МГц)	Дифференциальный: - 65 дБн (≤ 600 МГц, 2 Впик-пик), - 72 дБн (≤ 1 ГГц, 1 Впик-пик) С общей землей: - 65 дБн (≤ 600 МГц, 1 Впик-пик), - 71 дБн (≤ 1 ГГц, 0,5 Впик-пик)
Цифровой выход
Число каналов	32 (разъем: Infiniband 12x)
Выходной стандарт	LVDS (низковольтная дифференциальная передача сигналов)
Компенсация фазового сдвига	78 пс … 51399 пс (2,5 ГГц), разрешение: 78 пс
Глубина памяти	32 МБ/канал
Частота дискретизации (макс)	Режим СПФ: 1,25 ГГц (16 кан.), 625 МГц (32 кан.) Режим DDS: 312,5 МГц (32 кан.)
Входы/выходы
Кан1/Кан2	тип SMA, 50 Ом/ 100 Ом, Iмакс ± 150 мА
Вход тактовой частоты	тип SMA, входной уровень: -10 дБм … 8 дБм, 50 Ом, диапазон частот:  1,25 ГГц … 2,5 ГГц
Внешний ОГ	тип SMA, входной уровень: -10 дБм … 10 дБм, 50 Ом, диапазон частот:  10 МГц … 105 МГц
Синхровход	тип SMA, макс. частота 70 МГц, 1,1 кОм, входной уровень: -15 В … 15 В  (разрешение: 50 мВ)
Синхровыход	тип SMA, 50 Ом, выходной уровень: 2 В … 5,5 В (разрешение: < 5 мВ)
Компенсация фазового сдвига	10 пс … 204400 пс (2,5 ГГц), разрешение: 10 пс
Общие данные
Напряжение питания	12 В пост
Габаритные размеры	360 x 190 x 100 мм
Масса	2,9 кг

• Генератор АКИП-3412;
• Сетевой шнур;
• Блок питания;
• ПО;
• Руководство по эксплуатации.


 Купить генератор АКИП-3412 (32М) вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
