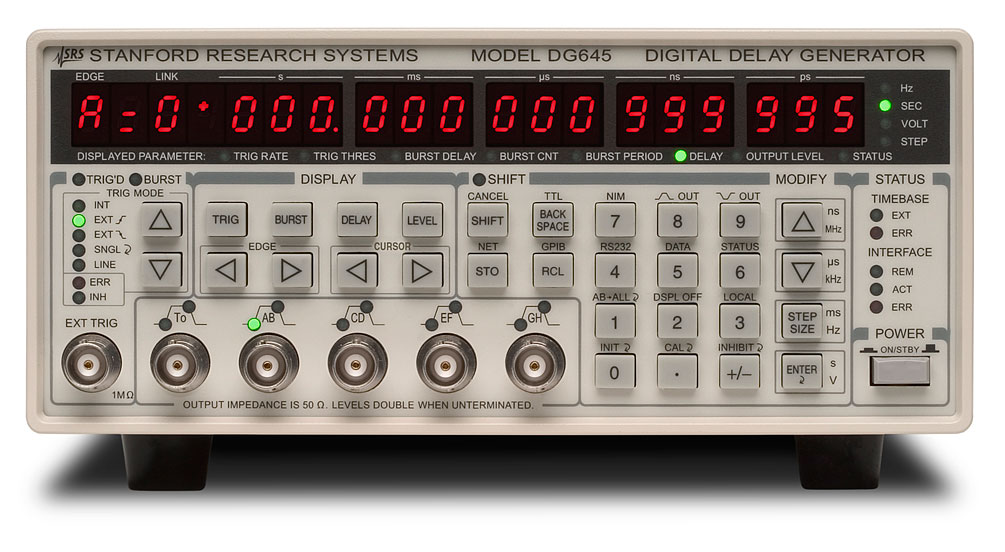

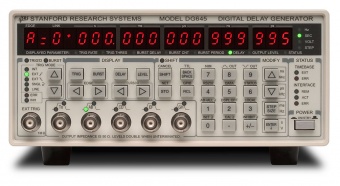

Генератор DG645

Особенности прибора:

• Четырехканальный генератор импульсов
• Опция: восьмиканальный генератор задержки
• Джиттер < 25 псскз
• Разрешение установки задержки 5 пс
• Частота синхроимпульса до 10 МГц
• Простая синхронизация с 80 МГц синхронизированными лазерными системами
• Время нарастания < 2 нс
• Опции: термостатированный кварцевый или рубидиевый генератор
• Интерфейсы ДУ: RS-232, GPIB, LAN

Технические характеристики генератора

Выходные параметры
Количество каналов	4 независимых импульсных выходаОпция: 8 выходов задержки на задней панели
Диапазон задержки	0 … 2000 с
Разрешение	5 пс
Погрешность установки	1 нс + (погрешность ОГ х задержка)
Джиттер скз	25 пс + (джиттер ОГ x задержка)
Задержка запуска	85 нс (между входом внешней синхронизации и выходом Т0)
Импульс
Диапазон частот	100 мкГц … 10 МГц
Разрешение	1 мкГц
Режимы работы	Непрерывный, одиночный, пакет
Время нарастания	< 2 нс
Выходной уровень	0,5 … 5,0 В (выходной уровень + смещение < 6 В); выброс < 100 мВ
Погрешность установки уровня	5 % Uуст. + 100 мВ
Смещение	± 2 В
Пакетный режим	Период повторения: 100 нс … 42,9 сЧисло импульсов в пакете: 1 … 232
Выходной импеданс	50 Ом
Опорный генератор
Тип опорного генератора	Стандартный	Термостатированный (опция 4)	Рубидиевый (опция 5)
Джиттер	1 × 10–8	1 × 10–11	1 × 10–11
Стабильность (20 … 30 °C)	2 × 10–6	1 × 10–9	1 × 10–10
Старение / год	5 × 10–6	2 × 10–7	5 × 10–10
Вход внешнего ОГ	10 МГц,
Выход ОГ	10 МГц, 2 Впик-пик синус на 50 Ом
Внешняя синхронизация
Частота синхроимпульса	DC … 10 МГц
Макс. уровень	± 3,5 В на постоянном токе
Наклон	Синхронизация по нарастающему/спадающему фронту
Импеданс	1 МОм + 15 пФ
Каналы задержки 5 В (опция 01)

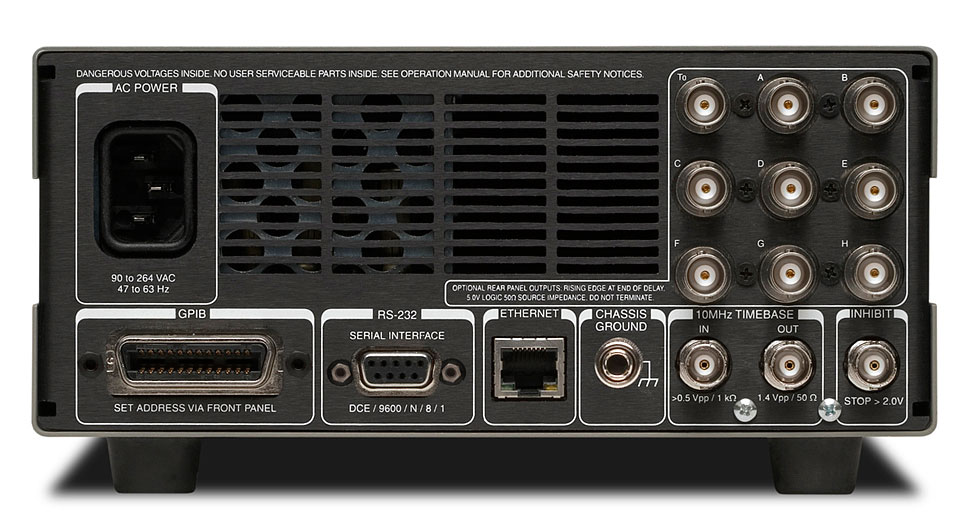

Число каналов	8 каналов на задней панели (T0, A, B, C, D, E, F, G и H)
Выходной уровень	+ 5 В CMOS/КМОП логика (выброс < 100 мВ) на 50 Ом
Время нарастания	< 1 нс
Каналы задержки 30 В (опция 02)
Число каналов	8 каналов на задней панели (T0, A, B, C, D, E, F, G и H)
Выходной уровень	0 … 30 В на 1 МОм; 0 … 15 В на 50 Ом
Время нарастания	< 5 нс
Комбинированные каналы (опция 03)
Число каналов	8 каналов на задней панели
Время нарастания	< 1 нс
Импеданс	50 Ом
Комбинации каналов	T0, AB, CD, EF, GH, (AB + CD), (EF + GH), (AB + CD + EF), (AB + CD + EF + GH)
Ускоритель фронта импульса (опция SRD1)
Время нарастания / спада	< 100 пс / < 3 нс
Уровень / смещение	0,5 В … 5 В на 50 Ом / 0,8 В … 1,1 В
Общие данные
Напряжение питания	110В….240 В, 50 / 60 Гц 10
Масса	4 кг
Интерфейс	GPIB, RS-232, LAN
Память	Энергонезависимая, 9 ячеек для сохранения профилей настроек

  Комплектация генератора:

• Генератор DG645;
• Сетевой шнур;
• Руководство по эксплуатации;
• Программное обеспечение.
