Генератор DG535

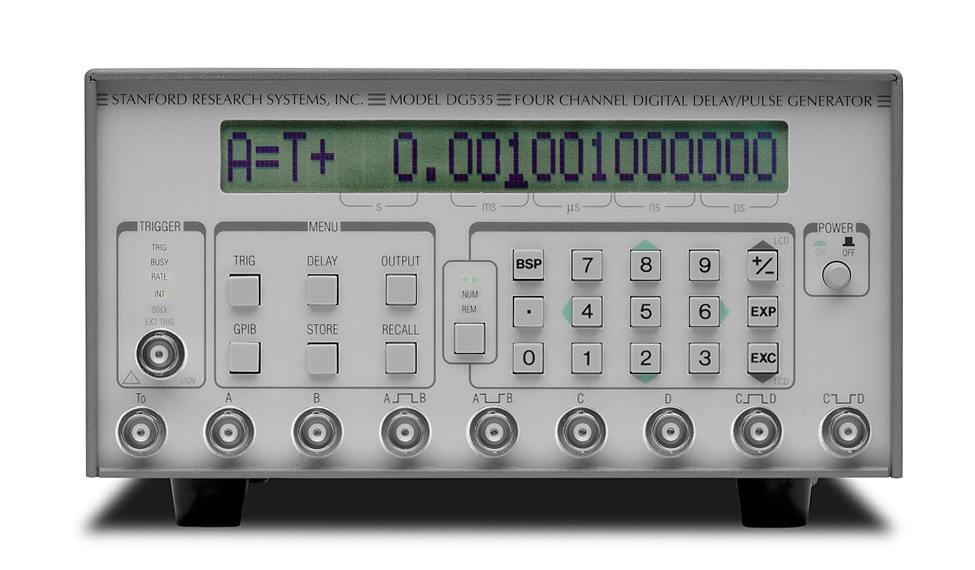

Генератор-калибратор временных интервалов DG535

Генераторы-калибраторы временных интервалов DG535 предназначены для формирования синхронизированных между собой временных интервалов иимпульсов заданной длительности.
Генераторы имеют четыре канала A, B, C, D, в которых время задержки tA, tB, tC, tD переднего фронта импульсов устанавливается в пределах от 0 до 1000 с относительно переднего фронта задающего импульса.Запуск производится от внутреннего или внешнего триггера. Время задержки в каждом из каналов A, B, C, D устанавливается независимо. Разъемы выведены на переднюю панель. Генераторы имеют также два независимых канала AB и CD, длительность импульсов в которых определяется разностью установленных задержек.

4 независимых канала задержек
2 импульсных канала
Разрешение задержки 5 пс
50 пс (с.к.з.) джиттер
Регулируемые уровни амплитуды и смещения выходного сигнала
Уровни задержек 0...1000 с
Длительность фронта 2...3 нс
Скорость нарастания 1 В/нс
Амплитуда напряжения импульсов -3...4 В; с опцией 02 до 32 В, длительность импульса 1 мкс

Параметры модуля обострения переднего фронта, опция O4A (SRD1)
Амплитуда импульсов -0,5...2 В
Постоянное смещение -0,8 В
Длительность переднего фронта не более 100 пс
Длительность заднего фронта не более 2,0 нс

Параметры модуля обострения заднего фронта, опция O4B
Амплитуда импульсов -0,5...-2 В
Постоянное смещение 0,8 В
Длительность заднего фронта не более 100 пс
Длительность переднего фронта не более 2,5 нс

Купить генератор DG535 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
