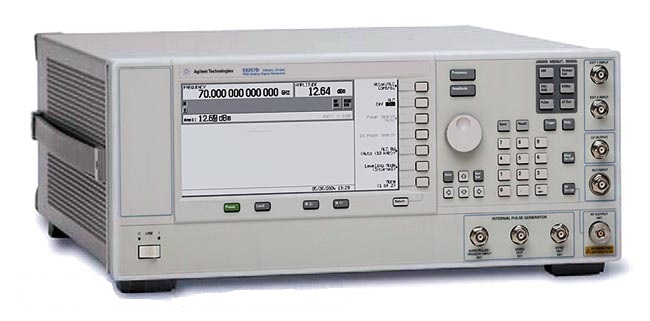

Генератор E8257D-520

Характеристики генератора E8257D-520

Количество каналов	1
Частотный диапазон ОТ	250 кГц
Частотный диапазон ДО	20 ГГц
Опорный генератор (погрешность установки частоты)	±1×10^-7, опция - 3E-8
Выходной уровень (минимум)	-20 дБм
Выходной уровень (максимум)	15 дБм
Выходной импеданс (Ом)	50
Виды модуляции	опция - АМ, опция - ЧМ, опция - ФМ, опция - ИМ
ГКЧ	опция
Экран (см, разрешение)	да
Особенности	Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум. Широкий набор опций - ступенчатый аттенюатор, высокая выходная мощность, аналоговое и цифровое свипирование, модуляция короткими импульсами (20 нс). Кодовая совместимость с другими генераторами СВЧ сигналов. Автоматическая работа с анализатором цепей 8757D. Высокие рабочие характеристики

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Назначение генератора ВЧ E8257D-520:

Генератор ВЧ E8257D-520: Частотный диапазон 250 кГц … 20 ГГц; Высокое разрешение выходгой частоты 0,001 Гц; Высокий уровень выходной мощности -20 … +10 дБмВт (опция); Разрешение 0,01 дБ; Погрешность установки уровня 0,6 ... 2,5 дБ; Низкий уровень фазовых шумов; Интерфейс GPIB; Опции аналоговой модуляции: аттенюатор и модуляции АМ, ЧМ, ИМ, ГКЧ; Масса 22 кг.

Технические характеристики генератора ВЧ E8257D-520:

Параметр	Значения
ВЫХОДНАЯ ЧАСТОТА
Диапазон	250 кГц … 20 ГГц
Дискретность установки	0,001 Гц
Погрешность установки	± 1 х 10⁷ за год (±3 х 10^-8 опция UNR)
ВЫХОДНОЙ УРОВЕНЬ
Диапазон	-20 … 10 дБмВт, до +20 дБмВт с опцией 1ЕА, от -120 дБмВт с опцией 1Е1
Дискретность установки	0,01 дБ
Погрешность установки уровня	± (0,6 … 2,5) дБ в зависимости от частоты и уровня Возможна коррекция АЧХ пользователем
КСВН	< (1,4 … 2,0) в зависимости от частоты
Выходное сопротивление	50 Ом, сечение 3,5/2,4/1,85 мм в зависимости от модели
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Фазовый шум	-130 дБн/Гц при отстройке на 20 кГц (опция UNR)
Гармоники несущей	< - 55 дБн
Негармонические составляющие	<-(50 … 60) дБн
АНАЛОГОВАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT)
ЧМ	Девиация от 1 до 30 МГц в зависимости от частоты
АМ	Коэффициент модуляции до 100%
Источник модуляции	Внешний (частота модуляции до 10 МГц) или внутренний (до 1 МГц, синус, треугольник, пила, меандр, шум)
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU И UNW)
Коэффициент закрытия в паузе	80 дБ
Время нарастания	6 нс
Длительность импульса	1 мкс (частота следования не более 0,5 МГц)
ОБЩИЕ ДАННЫЕ
Габаритные размеры	178 х426 х 515 мм
Напряжение питания	115 / 230 В, 50 / 60 Гц
Масса	22 кг

Комплект поставки E8257D-520

№	Наименование	Количество
1.	Генератор ВЧ E8257D-520	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1

Купить генератор E8257D-520 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Полоса частот, МГц	20000
Тип (генератор)	ВЧ
