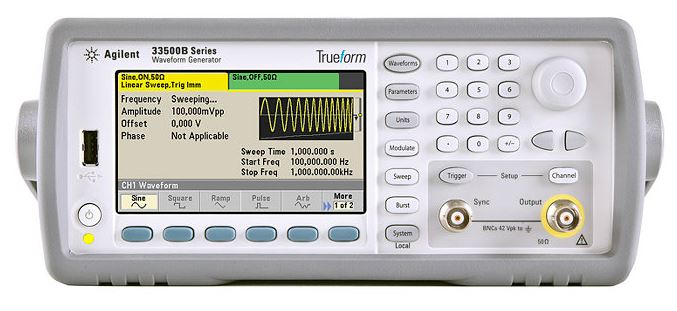

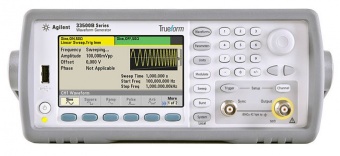

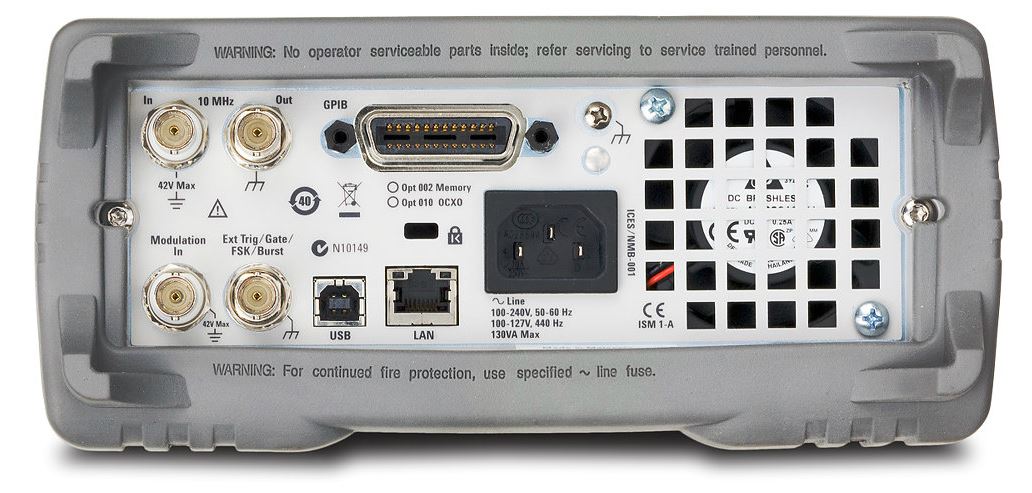

Генератор 33510B

• 2 канала,
• 20МГц,
• Память 1М на канал.
• Синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, псевдослучайная двоичная последовательность, постоянное напряжение,
• Модуляции: АМ, ЧМ, ФМ, ЧМн, BPSK, ШИМ

Генераторы сигналов серии 33500B обеспечивают самое низкое дрожание и самый низкий коэффициент нелинейных искажений в своем классе, предоставляя инженерам возможность генерировать в точности те сигналы, которые им нужны. Низкий уровень дрожания позволяет инженерам устанавливать срезы более точно, помогая таким образом снизить в электронных схемах ошибки тайминга. Коэффициент нелинейных искажений менее 0,04 процента и негармонические всплески менее 75 дБн позволяют моделям серии 33500B обеспечивать чистые сигналы, которые не имеют шумов, что позволяет пользователям получить более точные результаты.

Время нарастания и спада сигнала на уровне 8,4 нс и низкое дрожание сигнала позволяют установить точки срабатывания более точно. Разрешение прибора составляет 16 бит, что дает возможность инженерам делать изменения сигнала на выходе с точностью до 1 мкВ. Это позволяет тестировать низковольтные цепи и устройства.

Серия 33500B предоставляет инженерам преимущества легкого обновления программного обеспечения для расширения возможностей прибора, когда необходимо увеличить ширину полосы пропускания, ввести по точкам сигналы произвольной формы и увеличить память под хранение сигналов.

Технология Trueform. В течение последних двух десятилетий технология прямого цифрового синтеза (Direct Digital Synthesis, DDS) стала распространенной технологией генерации сигналов в функциональных генераторах и бюджетных генераторах сигналов произвольной формы. Генераторы сигналов, построенные на технологии DDS, имеют хорошее частотное разрешение, удовлетворительные характеристики сигналов произвольной формы и низкую стоимость. Тем не менее, технология DDS имеет свои ограничения. При появлении чрезмерных требований к сигналам приходилось или обходиться теми характеристиками, что есть, или тратить до 10 раз больше на генератор класса high-end с функцией задания формы сигнала по точкам.

«Технология Trueform предлагает новую альтернативу, которая является совокупностью лучших черт технологии DDS и технологии задания формы сигнала по точкам, предоставляя инженерам выгоды обеих технологий и без ограничений, присущих каждой из них, — говорит Гари Уитман, вице-президент и генеральный директор подразделения системных продуктов компании Agilent. — В технологии Trueform применена эксклюзивная техника цифрового сэмплирования, которая обеспечивает несравнимые технические характеристики и такую же низкую стоимость, как у приборов с технологией DDS».

В дополнение к сигналам, задаваемым по точкам, серия 33500B предоставляет возможности, которых, как правило, нет в генераторах сигналов этого класса: возможность суммирования и комбинирования сигналов;

• возможность введения шумов с переменной полосой пропускания;
• выстраивание сигнала из набора сегментов;
• генерация шаблона псевдослучайной двоичной последовательности;
• IQ player (опция): предоставляет возможность производить настройку сигнала, включая усиление по амплитуде, смещение канала, рассинхронизацию канала.

Уникальная технология Trueform

• Широкие возможности по генерации различных сигналов для самых ответственных измерений
• Исключительная чистота сигналов: уровень гармонических искажений синусоидальных сигналов в 5 раз ниже, чем у аналогичных приборов
• Более точная синхронизация: при генерации импульсных сигналов в частотном диапазоне до 30 МГц уровень джиттера в 10 раз ниже, чем у аналогичных приборов
• Дополнительная возможность генерации сигналов произвольной формы по точкам с упорядочением позволяет с более высокой точностью воспроизводить задаваемые пользователем сигналы

Основные возможности прибора

• Частота дискретизации до 250 Мвыб/с обеспечивает более высокое разрешение по времени для сигналов произвольной формы
• Амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит
• Объем памяти (с опцией генерации сигналов произвольной формы): 1 Мточек в стандартной комплектации с возможностью расширения до 16 Мточек
• Интерфейсы USB, LAN (LXI-C) и GPIB в стандартной комплектации для быстрого и удобного подключения к ПК или локальной сети

Создание и редактирование сигналов

• Расширенные возможности по созданию и редактированию сигналов с помощью программного обеспечения 33503A BenchLink Waveform Builder Pro и Basic
• Создание сигналов с передней панели с помощью встроенного редактора
• Возможность захвата сигналов с помощью осциллографа с последующей их загрузкой в генератор
• Создание сигналов с помощью MATLAB, Microsoft Excel и других программ с последующей их загрузкой в генератор

Основные параметры измерения
Количество каналов	2
Частотный диапазон	20 МГц
Формы сигнала
Для всех моделей	Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, псевдослучайная двоичная последовательность
Дополнительно	Кардиологический, с экспоненциальным фронтом и срезом, Гауссовый импульсный и другие
Режимы работы	Непрерывный, модуляция, частотное свипирование, всплески, строб-импульс
Виды модуляции	АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая)
Синусоидальный сигнал
Диапазон	1 мкГц - 20 МГц
Разрешение	1 мкГц
Прямоугольный и импульсный сигналы
Диапазон	1 мкГц - 20 МГц
Разрешение	1 мкГц
Минимальная длительность импульса	16 нс
Разрешение	100 пс
Треугольный и пилообразный сигналы
Диапазон	1 мкГц - 200 кГц
Разрешение	1 мкГц
Шумовой сигнал
Диапазон	1 мГц – 20 МГц
Псевдослучайная двоичная последовательность
Разрешение	1 мБит/с – 50 Мбит/с
Длина последовательности	2m-1, где m = 7, 9, 11, 15, 20, 23
Выходное напряжение
На нагрузке 50 Ом	1 мВ - 10 В
На разомкнутой цепи	2 мВ - 20 В
Разрешение	4 разряда
Единицы	Впп, Вскз, дБм
Погрешность	1% ± 1 мВ
Точность установки частоты
Стандартно	± 2 ppm ± 15 пГц
С опцией 010	± 0,1 ppm ± 15 пГц
Свипирование
Виды	Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем)
Направление	Вверх и вниз
Общие данные
Дисплей	4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка
Интерфейсы	USB2.0, LAN, соответствие классу С стандарта LXI
Габаритные размеры	261,1 мм x 103,8 мм x 303,2 мм
Вес	3,3 кг

• Генератор 33510B;
• Руководство по эксплуатации.

• 335xxA-MEM Память 16M на канал (для моделей с генератором произвольной формы)
• 335xxA-OCX Сверхвысокостабильный опорный генератор
• 33522A-IQP Сигналы IQ (для моделей 33512B/22B)
• 33503A ПО BenchLink Waveform Builder Pro для создания сигналов
