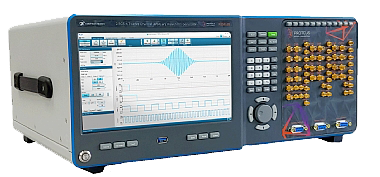

Генератор P9484B (9GS / s 16 бит 8GS Mem 4CH 8 маркеров RF AWG)

Автономный и простой в использовании

Настольная версия серии Proteus предлагает до 12 каналов в настольном корпусе 4U, 19 ”. Благодаря 9-дюймовому сенсорному дисплею и встроенному ПК настольная платформа позволяет пользователям программировать прибор без использования внешнего ПК. Пользователи могут программировать прибор с бортового ПК, используя различные среды программирования, такие как MATLAB, LabVIEW, Python и другие. Таким образом, для синхронизированных, фазово-когерентных многоканальных приложений, таких как квантовая физика и радиолокационные приложения, приемопередатчик произвольной формы Proteus является идеальным, высокопроизводительным и экономичным решением.

Прямое генерирование сложных радиочастотных сигналов

Новое дополнение к серии Proteus предлагает встроенный генератор с числовым программным управлением (NCO), цифровой интерполятор и модулятор IQ для генерации сложных радиочастотных сигналов непосредственно с прибора Proteus. Встроенный цифровой повышающий преобразователь позволяет напрямую генерировать сигналы модуляции IQ, устраняя такие ограничения, как несоответствие IQ и пропускание внутриполосной несущей, которые присутствуют во внешних модуляторах и микшерах IQ. Кроме того, за счет уменьшения размера сигнала с коэффициентом интерполяции до x8 это экономит критическое время обработки и компиляции, присутствующее во многих системах тестирования и моделирования. Можно легко реализовать когерентную многоканальную генерацию радиочастотного сигнала с помощью нескольких модулей для таких приложений, как радар с фазовой решеткой, массивное MIMO и формирование луча или квантовые вычисления.

Сверхбыстрый интерфейс связи

Платформа Proteus PXIe использует соединение PCI express поколения 3x8, обеспечивающее скорость передачи данных до 64 ГБ/с. Это позволяет Proteus AWT предлагать самую быструю загрузку сигналов, доступную сегодня на рынке, экономя ваше драгоценное время.

Система управления с обратной связью

Proteus AWT объединяет ЦАП и АЦП в одной системе, управляемой одной ПЛИС, для оптимальной синхронизации и минимальной задержки. Эта высокоскоростная система управления обеспечивает контур обратной связи для быстрого принятия решений.

            ХАРАКТЕРИСТИКИ:

• Четыре канала 9GS/s 16 бит, конфигурации AWG и AWT
• Полоса пропускания 8 ГГц, 5,4 Гц/с 12-битный цифровой преобразователь для системы управления с обратной связью и генерации условной формы сигнала
• Встроенный цифровой повышающий преобразователь в радиочастотные частоты для когерентных многоканальных радиочастотных приложений в нескольких модулях
• Отличные фазовые шумы и паразитные характеристики
• Встроенный цифровой повышающий преобразователь в радиочастотные частоты для когерентных многоканальных радиочастотных приложений в нескольких модулях
• Автономная настольная платформа 4U шириной 19 дюймов с сенсорным дисплеем 9 дюймов, высокоскоростными интерфейсами USB 3.0, 10G Ethernet и Thunderbolt
• Память сигналов до 16 ГБ с возможностью одновременной генерации и загрузки сигналов
• Передача данных в реальном времени непосредственно на FPGA для непрерывной и бесконечной генерации сигналов
• Настраиваемая FPGA для использования со встроенным IP и специфическими требованиями приложений
• Инновационное программирование последовательности задач, ориентированное на максимальную гибкость для создания любого мыслимого сценария

Примечание: Опции и принадлежности должны быть указаны при покупке.
