Генератор функциональный TOE 7741

Диапазон частот от 1 мГц до 100 кГц
Высокая выходная мощность > 63 Вт на 8 Ом
Максимум. выходная амплитуда 45 В pp
Выход с защитой от напряжения обратной связи
Частотомер до 30 МГц

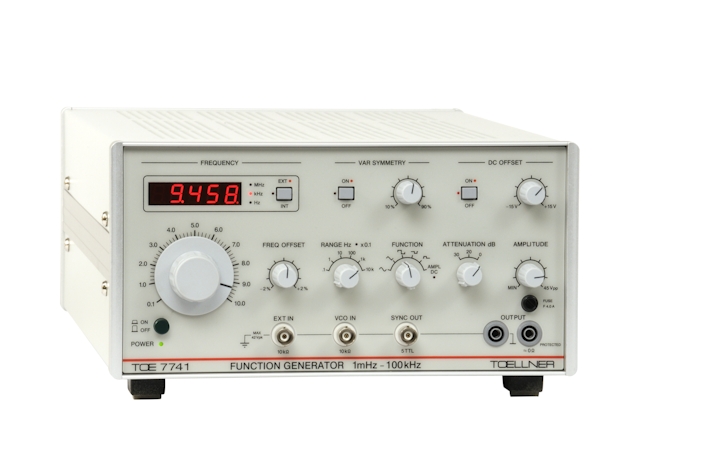

Генератор функциональный TOE 7741

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Генератор функциональный со встроенной защитой напряжения обратной связи
Отличительной чертой генератора функций мощности TOE 7741 является его высокая выходная мощность более 63 Вт (с прямоугольными формами сигналов).
Эта мощность достигается при выходной амплитуде 45 Вpp на нагрузке 8 Ом. Поскольку выходной усилитель имеет внутреннее сопротивление ок. 0 Ом и защищен защитой от напряжения обратной связи, любые внешние напряжения до 120 В не разрушат его выходной каскад.
Кроме того, все входы и выходы на передней панели защищены от короткого замыкания и без нагрузки. Настройки частоты выполняются с помощью переключателя декад, регулятора частоты и потенциометра смещения частоты. Последний позволяет настроить частоту с воспроизводимостью < 0,1 %. Выдающейся особенностью этого прибора является частотомер, который может измерять частоты как внутренних, так и внешних сигналов.

Счетчик имеет светодиодный дисплей. Помимо основных функций синуса, треугольника и квадрата, прибор генерирует положительные и отрицательные импульсы и биполярное напряжение постоянного тока, а также может использоваться в качестве широкополосного усилителя мощности для диапазона постоянного тока до 100 кГц.

Особые возможности

Диапазон частот от 1 мГц до 100 кГц
Высокая выходная мощность > 63 Вт на 8 Ом
Максимум. выходная амплитуда 45 В pp
Выход с защитой от напряжения обратной связи
Частотомер до 30 МГц

Технические характеристики

Функции и режимы работы

Функции	Синусоидальные, треугольные, прямоугольные, положительные и отрицательные импульсы, широкополосный усилитель мощности, постоянный ток, переменная симметрия
Режимы работы	Автономный режим, внешнее управление частотой развертки, режим усилителя, частотомер

Частотные характеристики

Диапазон частот	От 1 мГц до 100 кГц в 6 десятичных поддиапазонах
Смещение частоты	± 2 %
Ошибка частоты	± 2 разряда, 2 % от полной шкалы при использовании шкалы
Дрейф	1 x 10 -3 /K, 5 x 10 -3 за 8 часов, в каждом случае после 30-минутного прогрева

Выход функции

Выходная амплитуда	U pp = от 45 мВ до 45 В, от 22,5 мВ до 22,5 В в импульсном режиме
Выходное сопротивление	прибл. 0 Ом. Выход без нагрузки и с защитой от короткого замыкания
Защита от напряжения обратной связи	< 120 В
Смещение постоянного тока	от 0 до ± 15 В
Выходной аттенюатор	30 дБ с плавной регулировкой плюс шаг 20 дБ или 30 дБ
Частотная характеристика (синус, треугольник)	0,5 дБ до 100 кГц

Спецификация функции

на макс. выходное напряжение на нагрузке 8 Ом
Синус
Коэффициент искажения	< 0,5 % до 50 кГц, < 1 % до 100 кГц
Треугольник
Ошибка линейности	< 1 % до 100 кГц
Ошибка симметрии	< 1 % до 100 кГц
Площадь
Время перехода	< 0,8 мкс
Промахи	≤ 5 %
Пульс	См. площадь
Изменение симметрии	от 10 % до 90 %, f макс. 10 кГц
Усилитель	прибл. усиление 20 дБ, от постоянного тока до прибл. 100 кГц, коэффициент искажения < 0,2 % до 100 кГц, входное сопротивление = 10 кОм

Другие входы и выходы сигналов

Выход сигнала синхронизации	TTL-совместимый, импеданс источника: 50 Ом
Вход модуляции (VCO)	прибл. 5 В для коэффициента изменения частоты 1000:1, Ri = 10 кОм
выход OCV	Выходное напряжение от 0 до 5 В для изменения частоты 1:1000
ВНЕШНИЙ ВХОД	Вход усилителя, макс. входное напряжение 15 В действ. , R i = 10 кОм

Режим счетчика частоты

Диапазон частот	< 1 Гц до 30 МГц
Разрешение	4 или 5 цифр с автоматическим выбором диапазона
Точность	± 2 цифры
Чувствительность	150 мВ , среднеквадратичное значение, 10 МГц 250 мВ , среднеквадратичное значение, 10 МГц
Входное сопротивление	1 МОм II 120 пФ
Входная защита	До 15 В среднеквадратичного значения

Генератор функциональный TOE 7741

Документы

en_7741 Размер: 1,2 мб

Характеристики

Полоса частот, МГц	0.1
Тип (генератор)	функциональный
