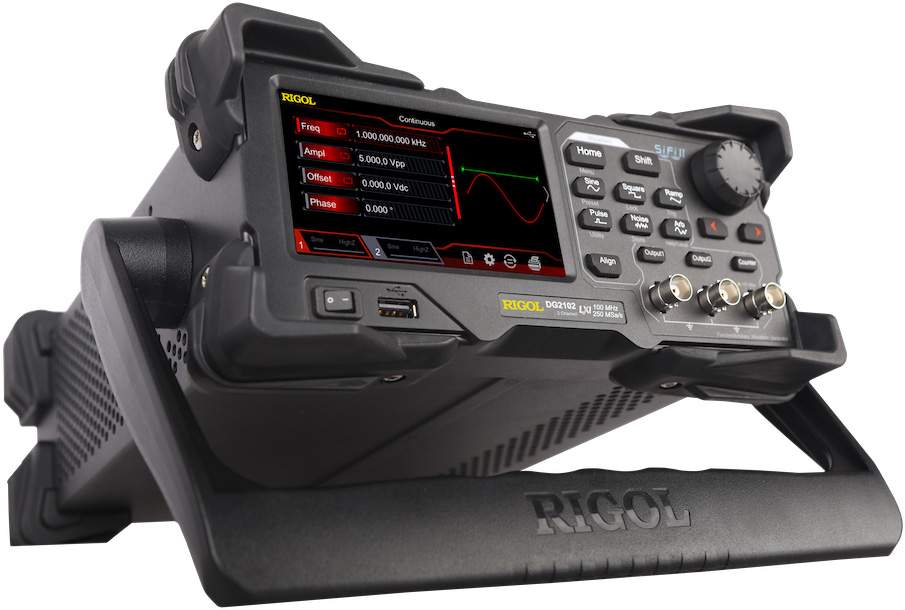

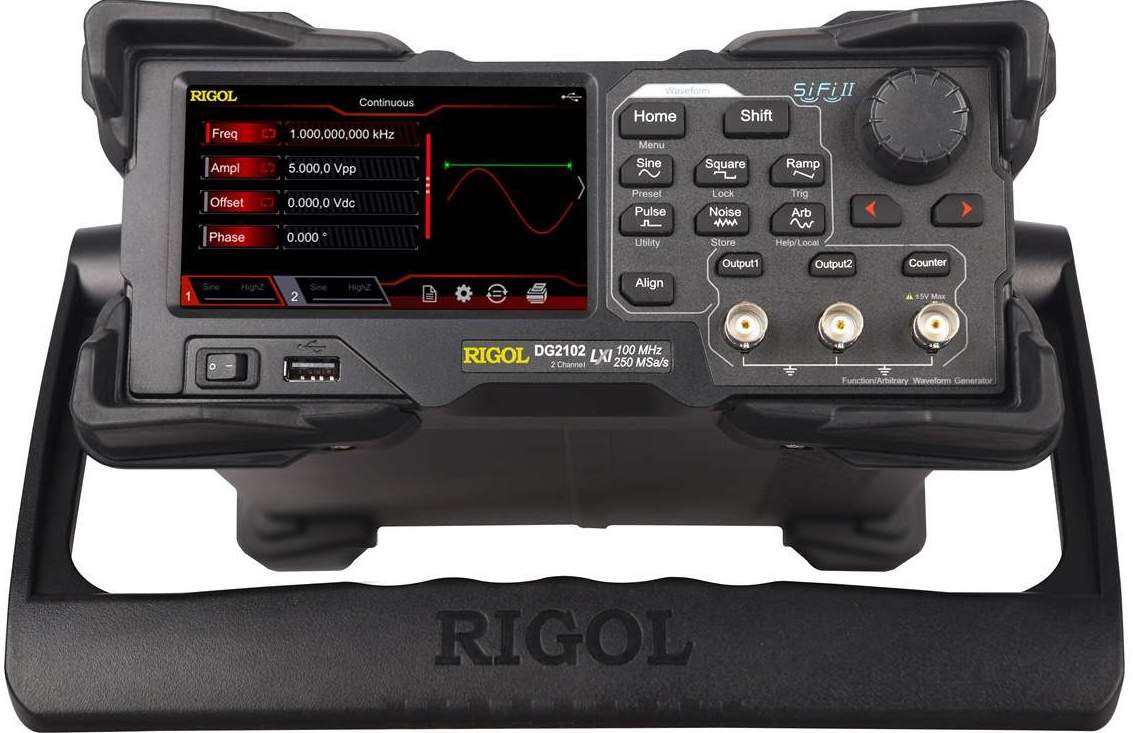

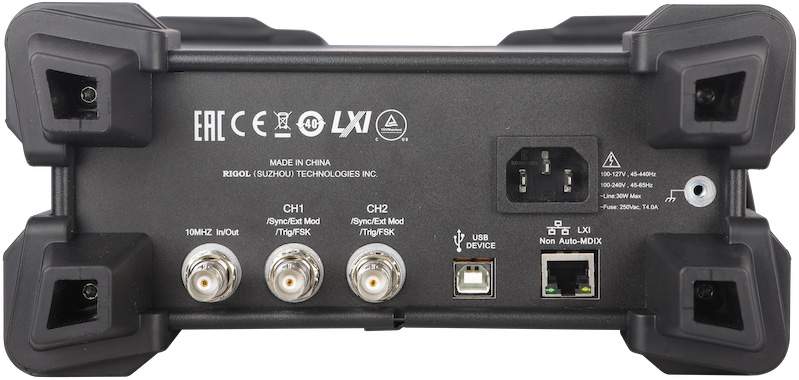

Генератор сигналов RIGOL DG2102 универсальный

Генератор сигналов произвольной формы со встроенным 7-разрядным частотомером
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 100 МГц

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG2102

Характеристики генератора сигналов
Количество каналов		2
Полоса пропускания		100 МГц
Частота дискретизации		250 МВыб/с
Диапазон частот		1 мкГц - 100 МГц
Вертикальное разрешение		16 бит
Глубина памяти		16 Мб
Стандартные формы сигналов		синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные
Произвольные формы сигналов		экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд.
Частотные характеристики
Синусоидальный сигнал		1 мкГц - 100 МГц
Прямоугольный сигнал		1 мкГц - 25 МГц
Импульсный сигнал		1 мкГц - 25 МГц
Пилообразный сигнал		1 мкГц - 2 МГц
Гармонический сигнал		1 мкГц - 25 МГц
PRBS		2 Кбит/с - 60 Мбит/с
Двухтональный сигнал		1 мкГц - 20 МГц
RS232		диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
Произвольный сигнал		1 мкГц - 20 МГц
Разрешение		1 мкГц
Точность		± 1 ppm, 18°C - 28°C
Характеристики синусоидального сигнала
Гармоническое искажение		DC - 10 МГц: -55 дБ 10 МГц - 20 МГц: -50 дБ 20 МГц - 40 МГц: -40 дБ > 40 МГц: -35 дБ
Полное гармоническое искажение		< 0.075% (10 Гц - 20 кГц)
Характеристики прямоугольного сигнала
Время нарастания/спада		≤ 9 нс
Выброс		≤ 5%
Скважность		0,01% - 99,99%
Характеристики пилообразного сигнала
Линейность		< 1%
Симметричность		0 - 100%
Характеристики импульсного сигнала
Импульс		16 нс - 1000 кс
Ширина импульса		≥ 8 нс
Выброс		< 5%
Характеристики произвольного сигнала
Частотный диапазон		1 мкГц - 20 МГц
Глубина памяти		16 Мб
Минимальное время нарастания/спада		≥ 8 нс
Выброс		≤ 5%
Выходной сигнал
Амплитуда		≤ 10 МГц: 1 мВ - 10 В ≤ 30 МГц: 1 мВ - 5 В ≤ 60 МГц: 1 мВ - 2.5 В > 60 МГц: 1 мВ - 1 В
Точность		± 1% + 5 мВ
Импеданс		50 Ом
Защита от		короткого замыкания и перегрузки
Характеристики развертки
Форма несущей волны		синусоидальная, прямоугольная, пилообразная, произвольна
Тип		линейный, логарифмический, шаговый
Время развертки		1 мс - 500 с
Источник триггера		внешний, внутренний, ручной
Характеристики BURST
Форма несущей волны		синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, PRBS, RS232
Несущая частота		2 мГц - 100 МГц
Время цикла		1 мкс - 500 с ± 1%
Источник запуска		внутренний, внешний, ручной
Характеристики модуляции
Типы модуляции		AM, FM, PM, ASK, FSK, PSK, PWM
Форма несущей волны		синусоидальная, прямоугольная, пилообразная, произвольная
AM
Источник		внутренний / внешний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Глубина		0 - 120%
Модулирующая частота		2 мГц - 1 МГц
FM
Источник		внутренний / внешний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Модулирующая частота		2 мГц - 1 МГц
PM
Источник		внутренний / внешний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Отклонение фазы		0° - 360°
Модулирующая частота		2 мГц - 1 МГц
ASK, FSK, PSK
Источник		внутренний / внешний
Модулирующая форма волны		прямоугольная волна с коэффициентом заполнения 50%
Модулирующая частота		2 мГц - 1 МГц
PWM
Форма несущей волны		импульсная волна
Источник		внутренний / внешний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна
Модулирующая частота		2 мГц - 1 МГц
Триггерный вход
Уровень сигнала		TTL
Ширина импульса		> 100 нс
Триггерный выход
Уровень сигнала		TTL
Ширина импульса		> 60 нс
Входное сопротивление		50 Ом
Максимальная частота		> 1 МГц
Частотомер
Функции измерений		частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входной частоты		1 мкГц - 240 МГц
Период измерений		4 нс - 1 кс
Разрешение по частоте		7 бит/с
Общие характеристики
Дисплей		4,3 дюйма TFT LCD, 480 х 272
Интерфейс		USB
Питание		100 - 240 В AC, 45 - 65 Гц
Потребляемая мощность		< 30 Вт
Температура хранения		10℃ - 40℃
Влажность		< 80%
Габариты		318 х 261,5 х 112 мм
Вес нетто		3200 г
Комплектация		генератор сигналов Rigol DG2102 - 1 шт
		кабель питания - 1 шт BNC кабель - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	50
