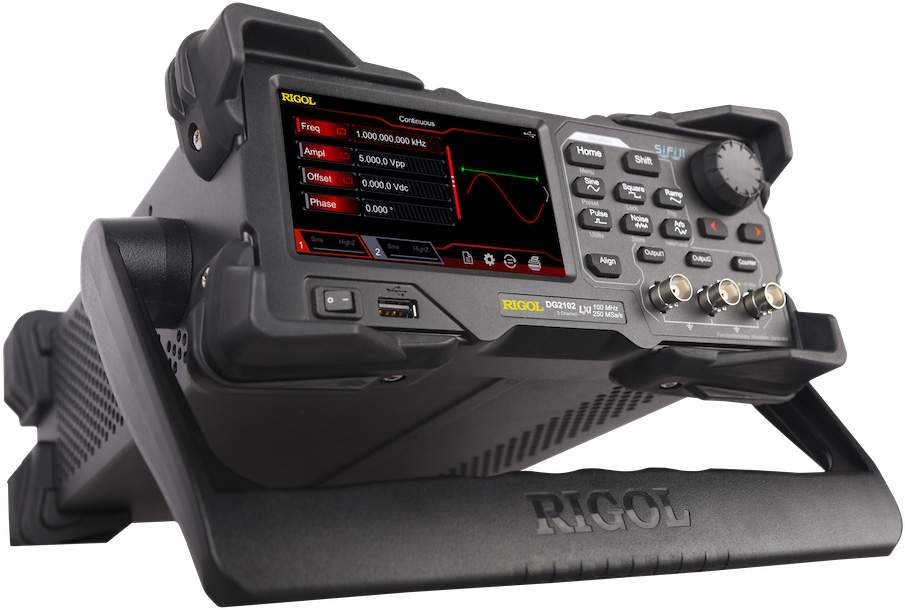

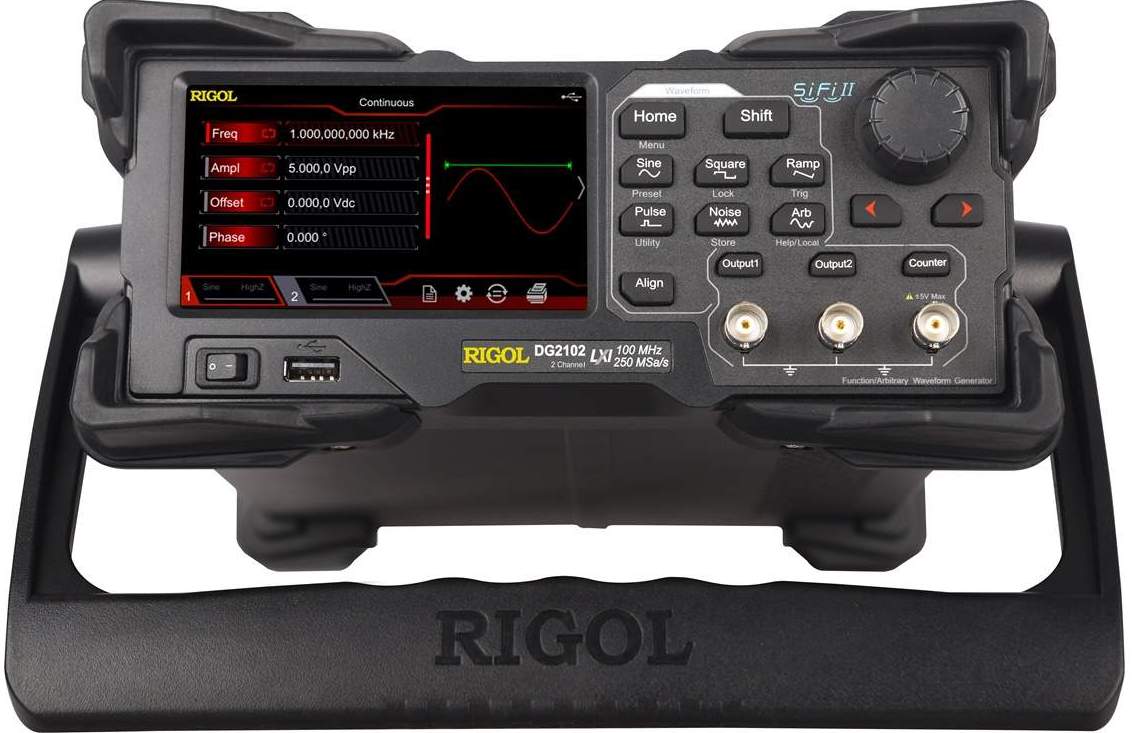

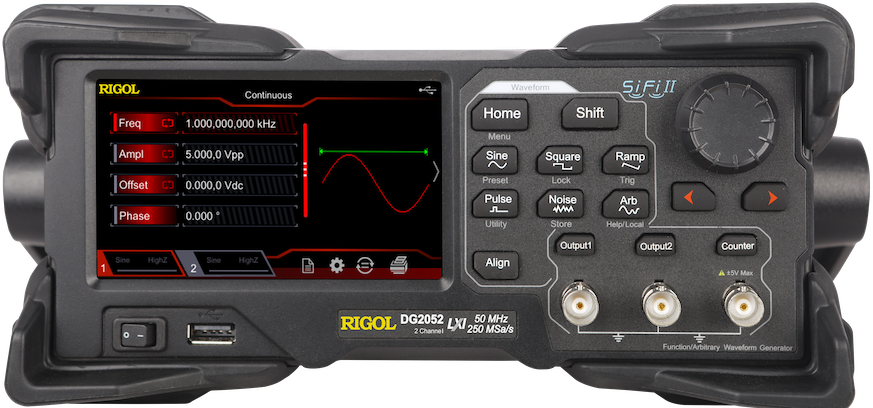

Генератор сигналов RIGOL DG2072 универсальный

Генератор сигнала RIGOL DG2072
Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 70 МГц
Частота дискретизации: 250 Мвыб / с

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Основные особенности генераторов сигналов Rigol серии DG2000

Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс
16 млн. точек длина записи на каждый канал для сигнала произвольной формы
Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
Встроенный генератор гармоник (до 8-й гармоники)
Встроенный 7-разрядный полнофункциональный частотомер до 240 МГц
До 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математические функции и для других различных областей науки и техники
Частота дискретизации до 250 МГц, вертикальное разрешение 16 бит
Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
Разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя

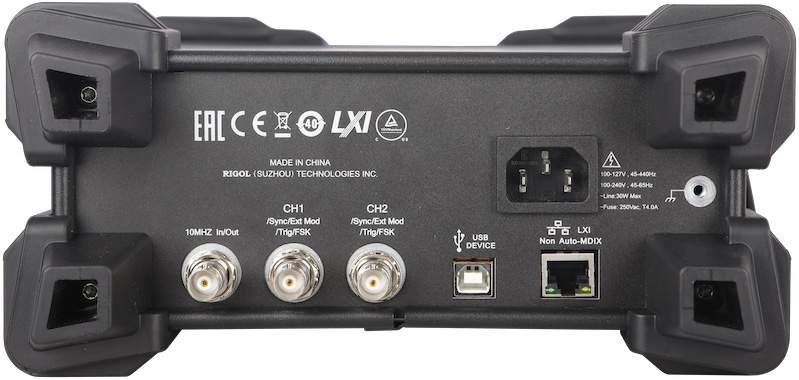

Интерфейсы USB Host/Device и LAN в стандартной комплектации, поддержка адаптера USB-GPIB
4.3'' TFT цветной сенсорный экран
Поддержка выходов: RS232, PRBS и двухтональный

Технические характеристики RIGOL DG2072

Количество каналов	2
Выходная частота	70 МГц
Частота дискретизации	250 Мвыб/с
Форма волны
Основные формы сигналов	синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный
Расширенные формы сигналов	PRBS, RS232, последовательность
Встроенные сигналы произвольной формы	160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т. д.
Частотные характеристики
Синус	от 1 мкГц до 70 МГц
Квадрат	от 1 мкГц до 20 МГц
Рампа	от 1 мкГц до 1,5 МГц
Пульс	от 1 мкГц до 20 МГц
Гармонический	от 1 мкГц до 20 МГц
ПРБС	от 2 кбит / с до 50 Мбит / с
Двухтональный	от 1 мкГц до 20 МГц
RS232	диапазон скорости передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
Последовательность	от 2 тыс. до 60 Мвыб / с
Шум (-3 дБ)	полоса пропускания 100 МГц
Произвольная форма сигнала	от 1 мкГц до 20 МГц
Разрешение	1 мкГц
Точность	± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃
Чистота синусоидального спектра
Гармонические искажения	от постоянного тока до 10 МГц (включительно): <-55; дБн. От 10 МГц до 20 МГц (включительно): <-50 дБн; от 20 МГц до 40 МГц (включительно): <-40 дБн; 40 МГц: <-35 дБн
Полное гармоническое искажение	< 0,075% (от 10 Гц до 20 кГц)
Ложный (негармоничный)	≤ 10 МГц: <- 60 дБн; > 10 МГц: <- 60 дБн + 6 дБ / октава
Фазовый шум	типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц
Характеристики сигнала
Квадрат
Время нарастания / падения	типичное (1 Вразмах, 1 кГц) ≤ 9 нс
Перерегулирование	типичное (100 кГц, 1 В (размах)) ≤ 5 %
Несимметрия	1 % периода + 4 нс
Джиттер (среднеквадратичное значение)	типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс
Стабильность амплитуды	± 0,5 % / 5 ч
Рампа
Линейность	≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 ВPP, 100 % симметрия)
Симметрия	от 0 до 100%
Пульс
Пульс	от 16 нс до 1000 кс (ограничено текущей настройкой частоты)
Восходящий/нисходящий фронт	≥ 8 нс (ограничено текущей настройкой частоты и шириной импульса)
Перерегулирование	типичное (1 Вразмах, 1 кГц) ≤ 5%
Джиттер (среднеквадратичное значение)	типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс
Последовательность сигналов произвольной формы
Длина сигнала	16 млн. баллов
Вертикальное разрешение	16 бит
Частота дискретизации	интерполяционный фильтр: от 10 выборок в секунду до 60 миллионов выборок в секунду; ступенчатый фильтр: от 2 тысяч выборок в секунду до 50 миллионов выборок в секунду; плавный фильтр: от 2 тыс. выборок в секунду до 50 млн выборок в секунду.
Минимальное время нарастания/падения	интерполяционный фильтр: ≥ 8 нс. Ступенчатый; фильтр: 3,0 / частота дискретизации. Сглаживающий; фильтр: 1,0 / частота дискретизации
Джиттер (среднеквадратичное значение)	типичный (1 Впп); интерполяционный фильтр: 200 пс; ступенчатый фильтр: < 5 пс; плавный фильтр: < 5 пс
Перерегулирование	типичный (1 Впп) ≤ 5 %
Гармонический выход
Функция счетчика	диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току
Гармонический порядок	≤8
Гармонический тип	четная гармоника, нечетная гармоника, порядковая гармоника, пользовательская
Гармоническая амплитуда	можно установить амплитуду каждого порядка гармоники
Гармоническая фаза	можно установить фазу каждого порядка гармоник
Выходные характеристики
Амплитуда (в 50 Ом)
Диапазон	≤10 МГц: от 1,0 мВ до 10 В (размах) ≤ 30 МГц; от 1,0 мВ (размах до 5,0 Вразмах) ≤ 60 МГц; от 1,0 мВ (размах до пика) до 2,5 В (размах); > 60 МГц: от 1,0 мВ (размах) до 1 В (размах)
Точность	типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 5 мВ
Плоскостность	типичный (синусоидальный, 1В размах); ≤ 5 МГц: ± 0,1 дБ; ≤ 15 МГц: ± 0,2 дБ; ≤ 25 МГц: ± 0,3 дБ; ≤ 40 МГц: ± 0,5 дБ; > 40 МГц: ± 1 дБ
Единица	Vpp, Вrms, дБм
Разрешение	0,1 мВ пик - пик или 4 цифры
Смещение (до 50 Ом)
Диапазон (пик переменного + постоянного тока)	±5 В пик переменного + постоянного тока
Точность	± (1% от заданного значения + 5 мВ + 1 % от амплитуды)
Выходной сигнал
Выходное сопротивление	50 Ом (типичное)
Функции защиты	от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки
Характеристики модуляции
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, ШИМ
Пакетные характеристики
Форма сигнала несущей	синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, произвольной формы, PRBS, RS232, последовательность (кроме постоянного тока, двухтонального сигнала и гармонического сигнала)
Несущая частота	от 2 МГц до 70 МГц
Количество импульсов	от 1 до 1 000 000 или бесконечно
Внутренний период	от 1 мкс до 500 с
Закрытый источник	внешний триггер
Источник	внутренний, внешний и ручной
Задержка триггера	от 0 нс до 100 с
Характеристики развертки
Форма сигнала несущей	синус, квадрат, рампа, арб
Тип	линейный, логарифмический и пошаговый
Ориентация	вверх, вниз
Частота запуска / остановки	то же, что верхний / нижний предел соответствующей несущей частоты
Время развертки	от 1 мс до 500 с
Время удержания / возврата	от 0 мс до 500 с
Источник	внутренний, внешний и ручной
Маркер	задний фронт синхросигнала (программируется)
Частотомер
Функция измерения	частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Разрешение по частоте	7 цифр / с (время шлюза = 1 с)
Диапазон частот	от 1 мкГц до 240 МГц
Измерение периода	от 4 нс до 1000 кс
Характеристики триггера
Триггерный вход
Уровень	TTL-совместимый
Склон	рост или падение (по выбору)
Ширина импульса	> 100 нс
Задержка	развертка: < 100 нс (типично) пакетная; обработка: < 350 нс (типично)
Триггерный выход
Уровень	TTL-совместимый
Ширина импульса	> 60 нс (типичное)
Максимальная частота	1 МГц
Общие характеристики
Дисплей	4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов
Напряжение питания	100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц)
Потребляемая мощность	менее 30 Вт
Рабочая температура	0 - 45 ℃
Диапазон влажности	ниже 30 ℃: ≤ 95 % относительной влажности; 30 ℃ до 40 ℃: ≤ 75 % относительной влажности; 40 ℃ до 50 ℃: ≤ 45 % относительной влажности;
IP-защита	IP2X
Размер изделия	237,4 х 97 х 268 мм
Вес нетто	1,75 кг
Вес брутто	2,85 кг
Комплектация	генератор сигнала RIGOL DG2072 – 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт

Цифровой генератор RIGOL DG2072

Погрузитесь в мир точной настройки сигналов с генератором Rigol DG2072. Этот двухканальный прибор гарантирует точность при создании синусоидальных, импульсных, прямоугольных и других форм сигналов для исследовательского проекта или тестирования.

Настольное решение для мастерской или лаборатории

Это функциональный двухканальный генератор, который предоставляет пользователю спектр возможностей для создания сигналов с точностью и гибкостью настройки. Его преимущества:

Двухканальная конфигурация. Два канала генерации позволяют одновременно создавать и настраивать сигналы для сложных проектов.
Частота до 70 МГц. С поддерживаемым частотным диапазоном от 1 мкГц до 70 МГц удаётся точно настроить режимы работы для любых задач от электроники до связи.
Гибкие настройки. Интуитивно понятный интерфейс позволяет легко настраивать параметры, включая амплитуду, частоту, фазу и форму волны, предоставляя полный контроль над выходным сигналом.
Удобство использования. Компактный настольный дизайн и удобное расположение элементов управления делают работу с прибором максимально комфортной.

Цифровой генератор сигналов Rigol DG2072 — это ваш партнёр в экспериментах, настройке оборудования и разработке электронных устройств. С ним вы достигнете высокой точности и стабильности в создании сигналов, что делает его выбором для профессионалов и энтузиастов в области электроники и связи.

Характеристики

Каналы	2
Полоса частот, МГц	50
