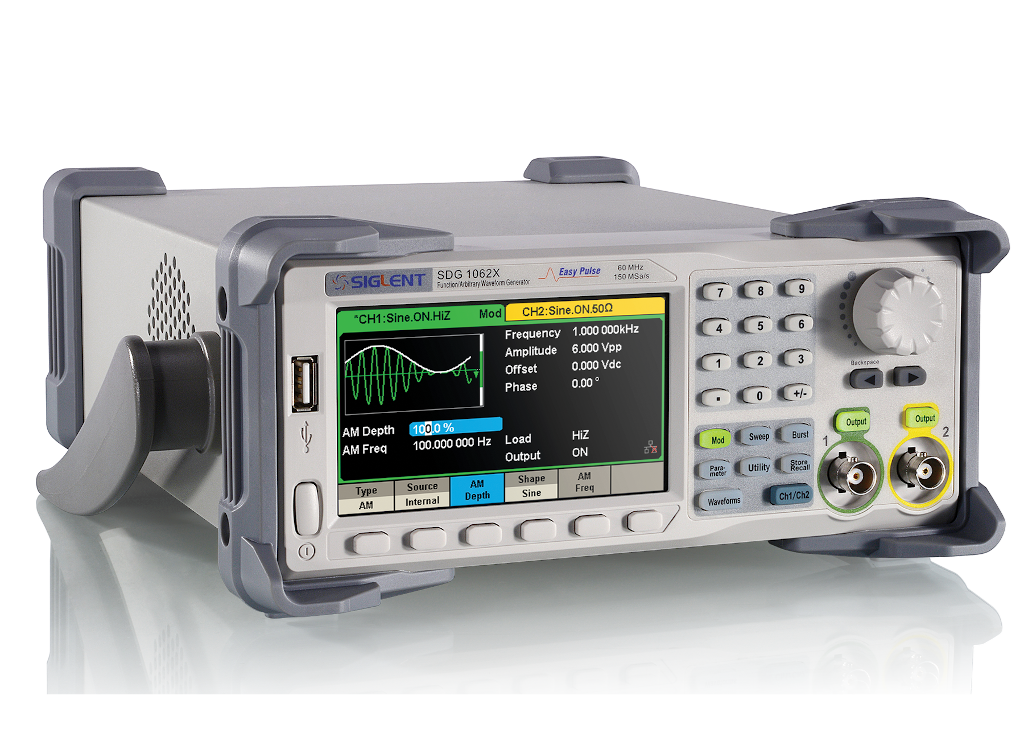

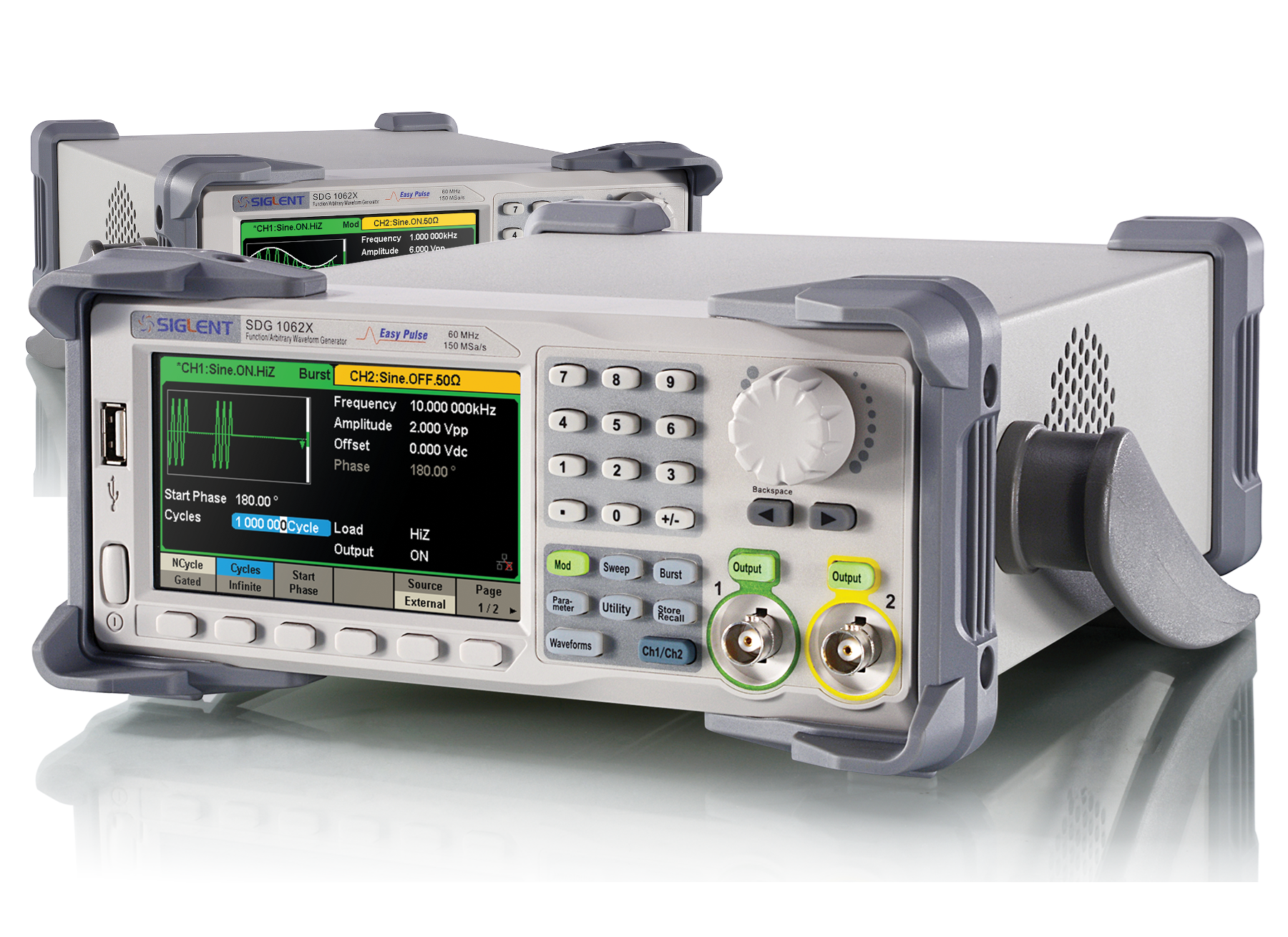

Двухканальный генератор сигналов Siglent SDG1062X

Цифровой генератор сигналов Siglent SDG1062X
Двухканальный
Частотный выход: 60 МГц
Частота дискретизации: 150 Мвыб / с
Вертикальное разрешение: 14 бит

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDG1062X

Количество каналов	2
Частотный выход	60 МГц
Частота дискретизации	150 Мвыб / с
Вертикальное разрешение	14 бит
Модуляция	AM, DSB-AM, FM, PM, FSK, ASK, PWM
Частота
Разрешение	1 мкГц
Температурный коэффициент	-25 - +25 ppm
Синусоидальная волна
Частота	1 мкГц - 60 МГц
Гармонические искажения	0 - 10 МГц <- 60 дБ; 10 МГц - 30 МГц <- 45 дБ; 30 МГц - 60 МГц <- 40 дБ
Ложный сигнал	0 - 10 МГц <- 65 дБ; 10 МГц - 30 МГц <- 55 дБ; 30 МГц - 60 МГц <- 40 дБ
Квадрат
Частота	1 мкГц - 60 МГц
Время нарастания / падения	4,2 нс, 10 - 90%, 1 В 50 Ом 3,8 нс, 10 - 90%, 2,5 В 50 Ом
Перерегулирование	< 3%
Рабочий цикл	0,001 - 99%
Джиттер (среднеквадратичное значение)	300 пс + 0,05 ppm
Пульс
Частота	1 мкГц - 12,5 МГц
Ширина импульса	32,6 нс
Рабочий цикл	0,001 - 99%
Время ведущего / заднего фронта	≧ 7 нс
Перерегулирование	< 3 %
Джиттер (среднеквадратичное значение)	300 пс + 0,05 ppm
Шум
Полоса пропускания	60 МГц
Рампа
Частота	1 мкГц - 500 кГц
Линейность	≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %)
Симметрия	от 0% до 100%
Произвольный
Частота	1 мкГц - 6 МГц
Длина сигнала	16 тысяч баллов
Вертикальное разрешение	14 бит
Частота дискретизации	150 МВыб/с
Минимальное время нарастания/спада	6,7 нс
Джиттер (среднеквадратичное значение)	300 пс
AM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Глубина	0% - 120%
FM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение частоты	1 мГц - 20 кГц
PM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение фазы	0° - 360°
ASK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 50 кГц
FSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 50 кГц
PWM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая частота	1 мГц - 1 МГц
Sweep
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Тип	линейный и логарифмический
Направление	вверх и вниз
Время развертки	от 1 мс до 500 с
Источник триггера	внутренний, внешний и ручной
Burst
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Количество импульсов	период от 1 до 50 000, бесконечный, стробирование
Внутренний период	10 нс - 500 с
Закрытый источник	внешний триггер
Источник триггера	внутренний, внешний и ручной
Вход триггера
Входной уровень	TTL-совместимый
Склон	вверх / вниз
Длительность импульса	> 100 нс
Входное сопротивление	> 5 кОм
Синхронизирующий выход
Входной уровень	TTL-совместимый
Длительность импульса	> 100 нс
Выходное сопротивление	50 Ом
Максимальная частота	2 МГц
Общие характеристики
Дисплей	4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей, 24-битный
Питание	100 - 240 В, 50/60 Гц
Предохранитель	1,25 А, 250 В
Интерфейс	USB
Рабочая температура	0 - 40°C, влажность до 90%
Температура хранения	-20 - 60°C
Габариты	260 х 107 х 295 мм
Вес нетто	3,43 кг
Вес брутто	4,35 кг
Комплектация	генератор сигнала Siglent SDG1062X - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	60
