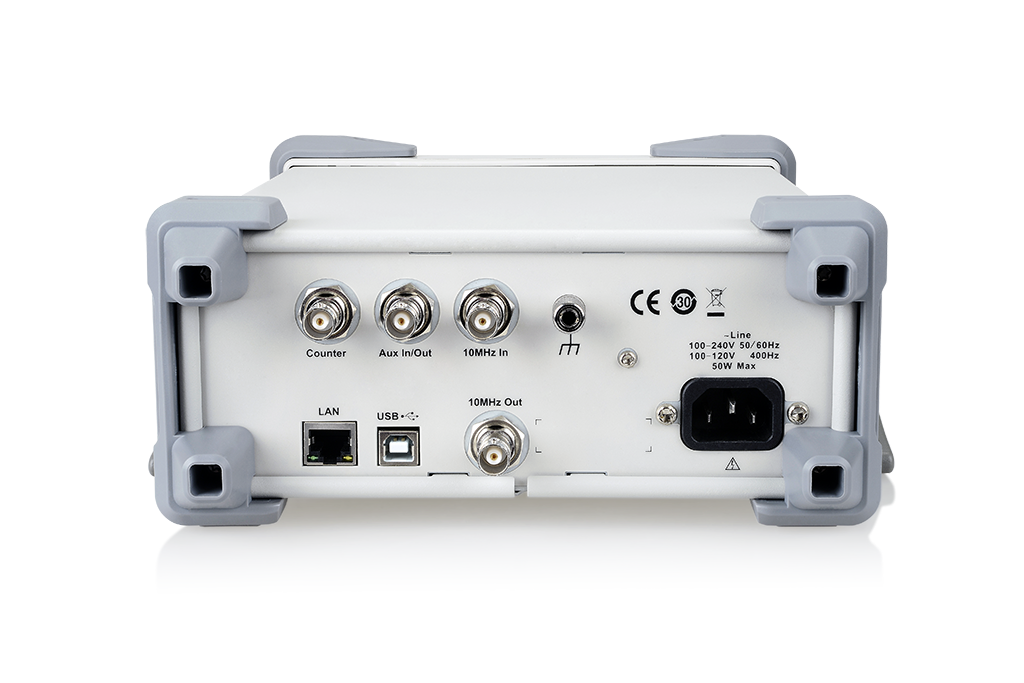

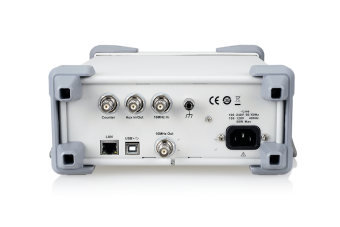

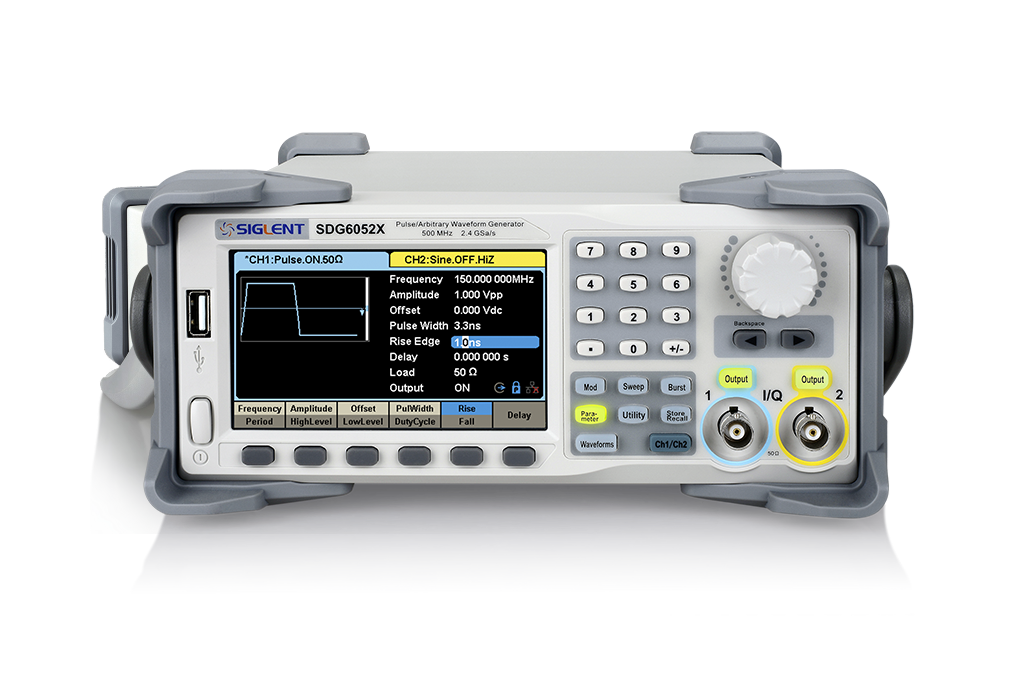

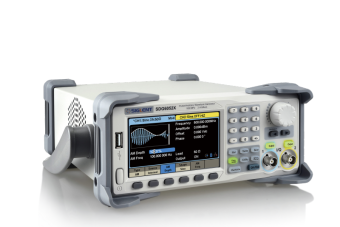

Генератор сигналов двухканальный Siglent SDG6052X

Многофункциональный генератор сигналов Siglent SDG6052X
Разрешение 1 мкГц
Частотный выход: 500 МГц
Частота дискретизации: 2,4 Гвыб / с
Вертикальное разрешение: 16 бит

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDG6052X

Количество каналов	2
Частотный выход	500 МГц
Частота дискретизации	2,4 Гвыб / с
Вертикальное разрешение	16 бит
Модуляция	AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM
Частота
Разрешение	1 мкГц
Начальная точность	-1 - +1 ppm -2 - +2 ppm
Синусоидальная волна
Частота	1 мкГц - 350 МГц
Гармонические искажения	0 - 1 МГц: -65 дБ; 1 МГц - 60 МГц: -60 дБ; 60 МГц - 100 МГц: -50 дБ; 100 МГц - 200 МГц: -40 дБ; 200 МГц - 300 МГц: -30 дБ; > 300 МГц: -28 дБ
Ложный сигнал	≤ 350 МГц -60 дБ; > 350 МГц -55 дБ
Квадрат
Частота	1 мкГц - 120 МГц
Время нарастания / падения	2,4 нс, 10 - 90%, 1 В 50 Ом
Перерегулирование	< 3%
Рабочий цикл	10 - 99%
Джиттер (среднеквадратичное значение)	100 пс + 0,05 ppm
Пульс
Частота	1 мкГц - 150 МГц
Ширина импульса	3,3 нс
Точность длительность импульса	±(0,01% + 0,3 нс)
Рабочий цикл	0,001 - 99%
Время ведущего / заднего фронта	100 пс
Перерегулирование	< 3 %
Джиттер (среднеквадратичное значение)	100 пс + 0,05 ppm
Шум
Полоса пропускания	500 МГц
Рампа
Частота	1 мкГц - 5 МГц
Линейность	≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %)
Симметрия	от 0% до 100%
Произвольный
Частота	1 мкГц - 50 МГц
Длина сигнала	20 миллионов баллов
Вертикальное разрешение	16 бит
Частота дискретизации	300 МВыб/с (TrueArb) 1,2 ГВыб/с (DDS)
Джиттер (среднеквадратичное значение)	100 пс
DC
Диапазон	-10 - 10 В
Точность	±(1% + 2 мВ)
PRBS
Скорость передачи битов	-1 мкbps - 300 Мbps (бит в секунду)
Время ведущего / заднего фронта	1 нс - 1 мкс
AM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Глубина	0% - 120%
Частота модуляции	1 мГц - 1 МГц
FM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение частоты	1 мГц - 1 МГц
PM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение фазы	0° - 360°
Частота модуляции	1 мГц - 1 МГц
ASK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 50 МГц
FSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 1 МГц
PSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 1 МГц
PWM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая частота	1 мГц - 1 МГц
Разрешение отклонения длительности импульса	6,67 нс
Sweep
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Тип	линейный и логарифмический
Направление	вверх и вниз
Время развертки	от 1 мс до 500 с
Источник триггера	внутренний, внешний и ручной
Burst
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Количество импульсов	период от 1 до 100 000, бесконечный, стробирование
Внутренний период	1 мкс - 1000 с
Старт/конец фазы	0° - 360°
Закрытый источник	внешний триггер
Источник триггера	внутренний, внешний и ручной
Характеристики частотомера
Функция	частота, период, положительная/отрицательная длительность импульса, рабочий цикл
Режим сопряжения	AC, DC, HF REJ
Диапазон частот	100 мГц - 400 МГц 10 МГц - 400 МГц
Входная амплитуда	100 мВ - 2,5 В 200 мВ - 2,5 В 100 мВ - 5 В 200 мВ - 5 В 500 мВ - 5 В
Входной импеданс	1 МОм
Опорный тактовый импульс
Частота	10 МГц
Амплитуда	1,4 В
Входной импеданс	5 кОм
Вход триггера
VIH	2 - 5,5 В
VIL	-0,5 - 0,8 В
Входной импеданс	100 кОм
Длительность импульса	> 100 нс
Время отклика	1,35 мкс (sweep) 1,4 мкс (burst)
Выход триггера
VOH	3,8 В
VOL	0,44 В
Выходной импеданс	100 Ом
Частота	1 МГц
Синхронизирующий выход
VOH	3,8 В
VOL	0,44 В
Выходной импеданс	100 Ом
Длительность импульса	> 26,7 нс
Максимальная частота	10 МГц
Общие характеристики
Дисплей	4,3-дюймовый сенсорный (480 x 272 пикселей) дисплей
Питание	100 - 240 В, 50/60 Гц
Интерфейс	USB, LAN
Рабочая температура	0 - 40°C, влажность до 90%
Температура хранения	-20 - 60°C
Габариты	260 х 107 х 295 мм
Вес нетто	3,5 кг
Вес брутто	4,6 кг
Комплектация	генератор сигнала Siglent SDG6052X - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	500
