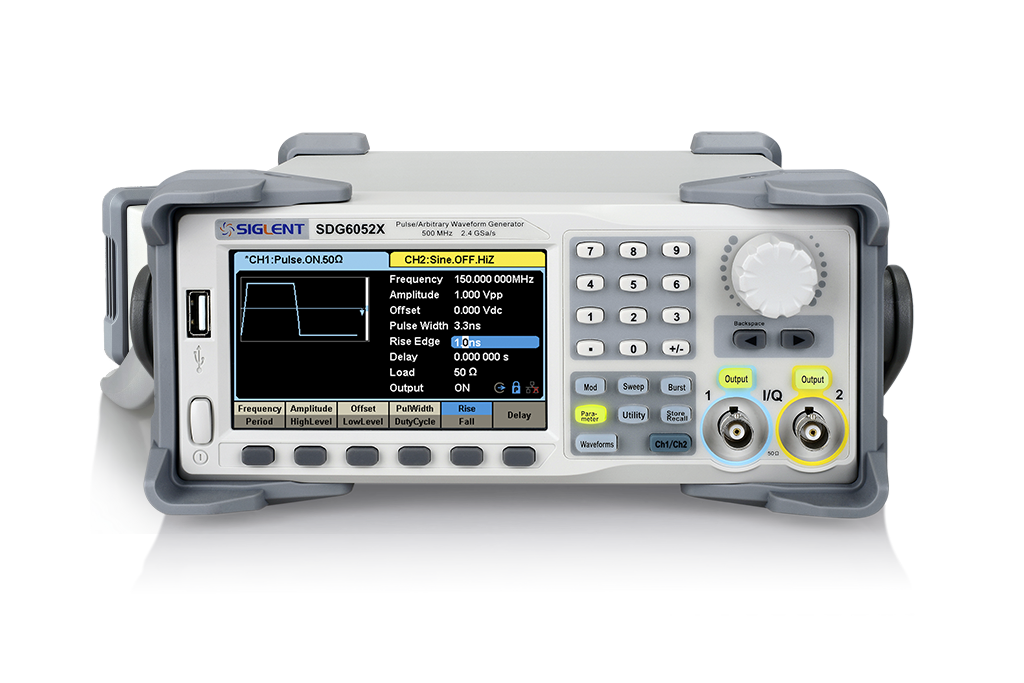

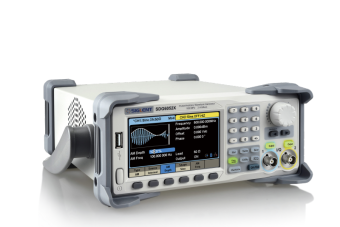

Генератор сигналов двухканальный Siglent SDG6052X-E

Двухканальный генератор сигналов Siglent SDG6052X-E
Функция развертки и пакетной передачи
Частотный выход: 500 МГц
Частота дискретизации: 2,4 Гвыб / с (2-кратная интерполяция)
Вертикальное разрешение: 16 бит

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDG6052X-E

Количество каналов	2
Частотный выход	500 МГц
Частота дискретизации	2,4 Гвыб / с (2-кратная интерполяция)
Вертикальное разрешение	16 бит
Модуляция	AM, FM, PM, FSK, ASK, PSK, DSB-AM, ШИМ
Функция развертки и пакетной передачи	есть
Функция выхода гармоник	есть
Функция объединения двухканальных сигналов	есть
Возможности межканального соединения, копирования и отслеживания	есть
196 встроенных произвольных волн	есть
Функция аппаратного счетчика частоты	есть
Частота
Разрешение	1 мкГц
Начальная точность	-1 - +1 ppm -2 - +2 ppm
Синусоидальная волна
Частота	1 мкГц - 500 МГц
Гармонические искажения	0 - 1 МГц: -65 дБ; 1 МГц - 60 МГц: -60 дБ; 60 МГц - 100 МГц: -50 дБ; 100 МГц - 200 МГц: -40 дБ; 200 МГц - 300 МГц: -30 дБ; > 300 МГц: -28 дБ
Полное гармоническое искажение	0 дБм, 10 Гц - 20 кГц: 0,075 %
Ложный сигнал	≤ 350 МГц -60 дБ; > 350 МГц -55 дБ
Пульс
Частота	1 мкГц - 120 МГц
Ширина импульса	3,3 нс
Разрешение по ширине импульса	100 пс
Время подъема / падения	2 н
Разрешение времени нарастания / падения	100 пс
Точность длительность импульса	± (0,01 % + 0,3 нс)
Рабочий цикл	0,001 - 99 %
Разрешение рабочего цикла	100 пс
Период джиттера (среднеквадратичное значение)	100 пс
Прямоугольная волна
Полоса пропускания	120 МГц
Время подъема / падения	2,6 нс
Рабочий цикл	10 - 90 %
Период джиттера (среднеквадратичное значение)	100 пс
Треугольная волна
Частота	1 мкГц - 5 МГц
Линейность	≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %)
Симметрия	от 0 % до 100 %
Шум
Полоса пропускания	500 МГц
Произвольная волна
Частота	1 мкГц - 50 МГц
Длина сигнала	8 миллионов баллов
Вертикальное разрешение	16 бит
Частота дискретизации	300 МВыб/с (TrueArb) 1,2 ГВыб/с (DDS)
Джиттер (среднеквадратичное значение)	100 пс
DC
Диапазон	-10 - 10 В
Точность	± (1 % + 2 мВ)
Выход
Точность	± (1 % + 1 мВ размах)
Неравномерность амплитуды	+ 0,3 дБ
Внутреннее сопротивление	50,5 Ом
Выходной ток	200 мА
Перекрестные помехи между каналами	- 60 дБн
Защита	ограничение тока, от перенапряжения
Модуляция
Тип оператора связи	синус, квадрат, рампа, арб
Источник модуляции	внутренний / внешний
Тип волны модуляции	синус, квадрат, рампа, шум, арб
Глубина модуляции	0 - 120 %
AM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Глубина	0% - 120%
Частота модуляции	1 мГц - 1 МГц
FM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение частоты	1 мГц - 1 МГц
PM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	синусоидальный, прямоугольный, пилообразный, шумовой и произвольный
Отклонение фазы	0° - 360°
Частота модуляции	1 мГц - 1 МГц
ASK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 50 МГц
FSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 1 МГц
PSK
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая форма волны	квадратный с рабочим циклом 50%
Ключевая частота	1 мГц - 1 МГц
PWM
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Модулирующая частота	1 мГц - 1 МГц
Разрешение отклонения длительности импульса	6,67 нс
Burst
Форма сигнала несущей	синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)
Количество импульсов	период от 1 до 100 000, бесконечный, стробирование
Внутренний период	1 мкс - 1000 с
Старт/конец фазы	0° - 360°
Закрытый источник	внешний триггер
Источник триггера	внутренний, внешний и ручной
Характеристики частотомера
Функция	частота, период, положительная / отрицательная длительность импульса, рабочий цикл
Режим сопряжения	AC, DC, HF REJ
Диапазон частот	100 мГц - 400 МГц 10 МГц - 400 МГц
Входная амплитуда	100 мВ: ± 2,5 В 200 мВ: ± 2,5 В 500 мВ: ± 2,5 В 100 мВ: 5 Впп 200 мВ: 5 Впп 500 мВ: 5 Впп
Входной импеданс	1 МОм
Опорный тактовый импульс
Частота	10 МГц
Амплитуда	1,4 В
Входной импеданс	5 кОм
Вход триггера
VIH	2 - 5,5 В
VIL	-0,5 - 0,8 В
Входной импеданс	100 кОм
Длительность импульса	> 100 нс
Время отклика	1,35 мкс (sweep) 1,4 мкс (burst)
Выход триггера
VOH	3,8 В
VOL	0,44 В
Выходной импеданс	100 Ом
Частота	1 МГц
Синхронизирующий выход
VOH	3,8 В
VOL	0,44 В
Выходной импеданс	100 Ом
Длительность импульса	> 26,7 нс
Максимальная частота	10 МГц
Общие характеристики
Дисплей	4,3-дюймовый сенсорный (480 x 272 пикселей) дисплей
Питание	100 ‒ 240 В (± 10 %), 50 / 60 Гц 100 ‒ 120 В (± 10 %), 400 Гц
Потребляемая мощность	32,5 - 50 Вт
Интерфейс	USB, LAN
Рабочая температура	0 - 40 °C, влажность до 90 %
Температура хранения	-20 - 60 °C, влажность до 95 %
Габариты	260,3 х 107,2 х 295,7 мм
Вес нетто	3,5 кг
Вес брутто	4,6 кг
Комплектация	генератор сигнала Siglent SDG6052X-E - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; коаксиальный кабель BNC - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	500
