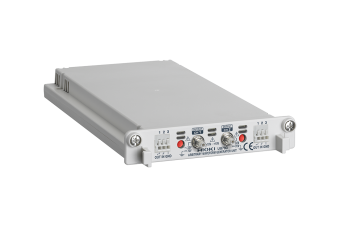

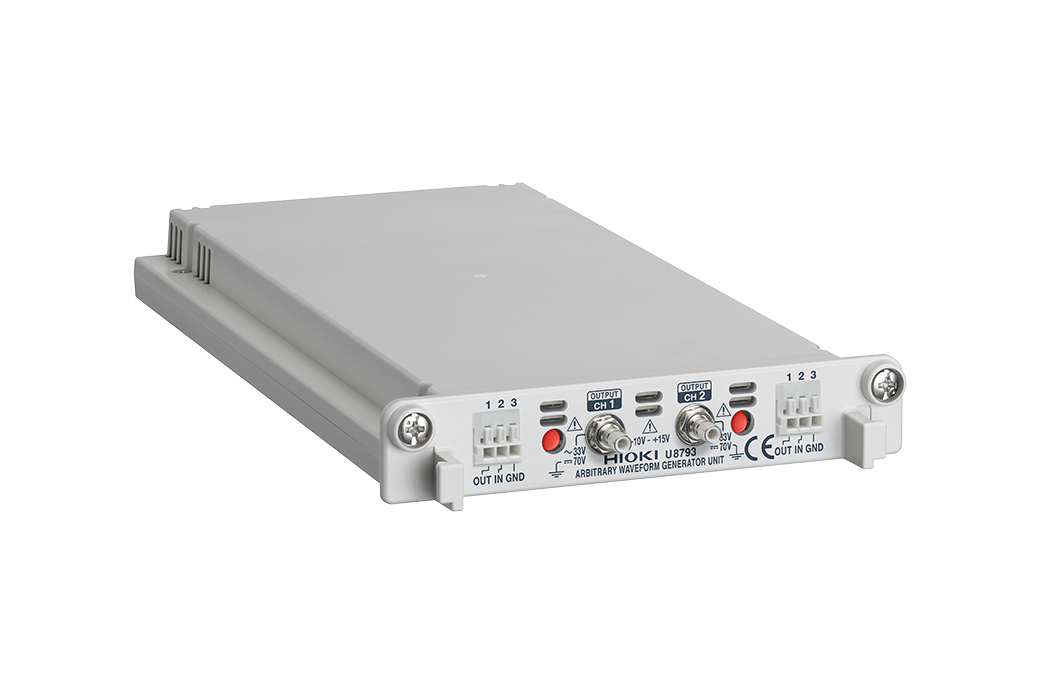

Генератор функциональный Hioki U8793

Генератор произвольной формы сигнала U8793 — это подключаемый модуль для Hioki Memory HiCorder, позволяющий создавать генератор функций, генератор произвольной формы сигнала и измерение формы сигнала в одном устройстве. Легко наблюдайте за формами сигналов при изменении условий тестирования, например, изменяя амплитуду и частоту сигнала, а также программируя различные формы сигналов для вывода в определенном порядке.

Основные характеристики

Выходной терминал	Количество каналов: 2, клемма SMB (выходное сопротивление: 1 Ом или менее) Макс. номинальное напряжение относительно земли: 30 В среднеквадратичного переменного тока или 60 В постоянного тока
Диапазон выходного напряжения	-10 В до 15 В (Диапазон настройки амплитуды: от 0 В до 20 В пик-пик, Разрешение настройки: 1 мВ)
Макс. выходной ток	10 мА (Допустимое сопротивление нагрузки: 1,5 кОм или более)
Генератор функций	Постоянный ток, синусоида, прямоугольная волна, импульсная волна, треугольная волна, пилообразная волна, выходная частота: от 10 мГц до 100 кГц
Режим генератора сигналов произвольной формы	Формы волн, измеренные MR8847A и т. д., сгенерированные Hioki Model 7075, PQ3198 или SF8000, частота обновления ЦАП CSV: 2 МГц (с использованием 16-битного ЦАП)
Функция развертки	Частота, амплитуда, смещение, коэффициент заполнения (только импульс)
Функция программы	Макс. 128 шагов (Количество циклов для каждого шага, Общее количество циклов)
Другой	Функция самотестирования (напряжение), внешнее управление входом/выходом
Размеры и масса	106 мм (4,17 дюйма) Ш × 19,8 мм (0,78 дюйма) В × 196,5 мм (7,74 дюйма) Г, 250 г (8,8 унций)
Включенные аксессуары	Нет
