Генератор UNI-T UTG1042X

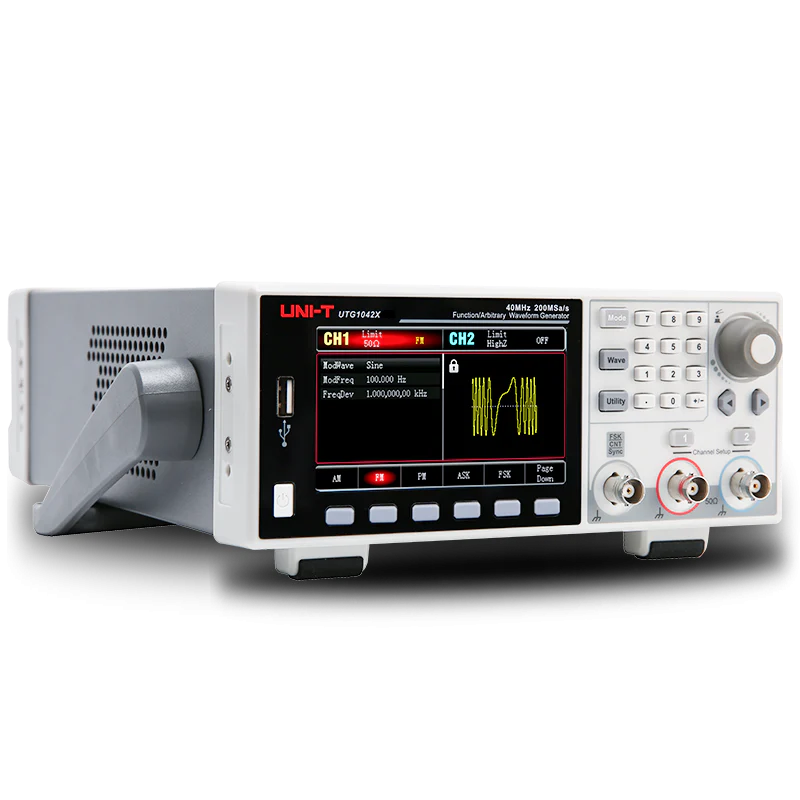

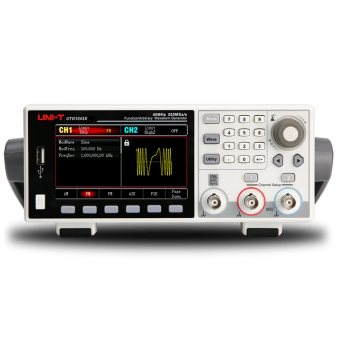

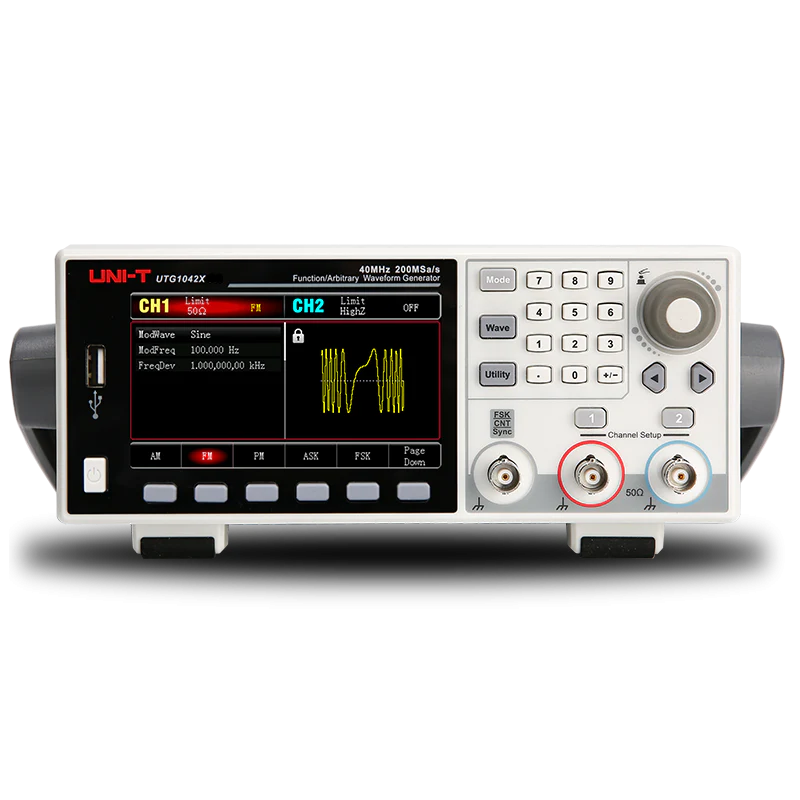

UNI-T UTG1042X — это генератор функций в серии UTG1000X с максимальной выходной частотой 40 МГц и максимальной выходной амплитудой 20 Вpp. Все модели имеют 2 канала и вертикальное разрешение 16 бит. Генератор функций имеет точный и стабильный выходной сигнал с разрешением всего 1 мкГц. Серия UTG1000X обеспечивает несколько режимов модуляции и включает в себя 6 стандартных форм сигналов. Серия UTG1000X — это высокопроизводительные и многофункциональные генераторы функций.

Технические характеристики

Количество каналов	2
Частота дискретизации	200 Мвыб/сек
Вертикальное разрешение	16 бит
Форма сигнала	синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, Arb 200 типов произвольной формы
Режимы работы	стробирование выходного сигнала, непрерывная, модуляция, развертка частоты
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM

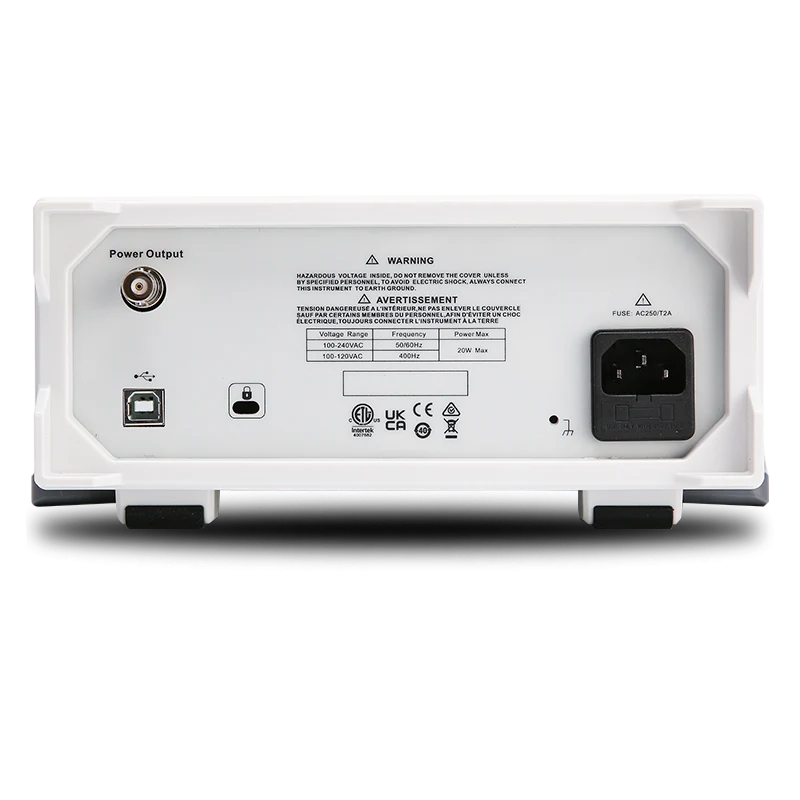

Напряжение	100~240 В переменного тока (Колебания: ±10%), 50 Гц/60 Гц 100 ~120 В переменного тока (колебания: ± 10%), 400 Гц
Потребляемая мощность	20 Вт
Предохранитель	2 A, класс T, 250 В
Частотные характеристики
Синусоидальная волна
Диапазон частот	1 мкГц - 40 МГц
Гармонические искажения	DC ~ 1 МГц: -60 дБн 1 МГц ~10 МГц: -55 дБн 10 МГц ~40 МГц: -50 дБн
Общие гармонические искажения	< 0,2% (DC ~ 20 кГц, 1В p-p)
Ложный сигнал (ангармонический)	Типичное значение (0 дБм) ≤ 10 МГц < -70 дБн > 10 МГц < -70 дБн+6 дБ/октава
Фазовый шум (типичный)	1 МГц ≤-125 дБн/Гц (типичное значение, 0 дБм, 10 кГц отклонение)
Прямоугольный сигнал
Диапазон частот	1 мкГц - 20 МГц
Время нарастания / спада	< 16 нс (50Ω, 1 В p-p)
Коэффициент заполнения	0.000% ~ 100.00% (ограничено текущей частотой)
Симметрия	1% от периода + 4 нс (50% коэффициент заполнения)
Джиттер (типичный)	< 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс
Пилообразный сигнал
Диапазон частот	1 мкГц ~1 МГц
Нелинейность	1% от пикового выходного сигнала (1 кГц, 1 В p-p, 100% симметрия)
Симметрия	0.000% ~ 100.00%
Импульсный сигнал
Диапазон частот	1 мкГц ~20 МГц
Минимальная длительность импульса	22 нс
Переменный край	15 нс ~ 10 с
Превышение	< 2% (типичный, 1 В p-p)
Джиттер	150 пс
Произвольные волны
Диапазон частот	1 мкГц - 10 МГц
Длина волны	4000 точек
Вертикальное разрешение	16 бит (символы включены)
Частота дискретизации	200 Мвыб/сек
Энергонезависимое хранилище	200 волн
Характеристики выхода
Амплитуда (50 Ом)	< 20 МГц : 1 мВ п-п ~ 10 В п-п < 40 МГц : 1 мВ п-п ~ 5 В п-п
Точность установки (1 кГц, синус)	1% ± 2 мВ
Неравномерность амплитудной характеристики	< 20 МГц ±0.3 дБ < 40 МГц ±0.5 дБ
Смещение постоянного тока
Диапазон (AC+DC)	±5В (50 Ом) ±10В (высокое сопротивление)
Выходная форма сигнала
Импеданс	50 Ом, типичное значение
Защита	от перегрузки, короткого замыкания
Типы модуляции
AM Модуляция (AM)
Несущая	синус, прямоугольный, пилообразный, произвольной формы
Источник	внутренний
Модулирующий сигнал	синус, прямоугольная волна, шум, пилообразная волна, волна произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%

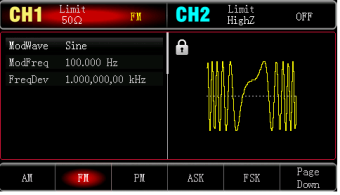

ЧМ Модуляция (FM)
Несущая	синус, прямоугольный, пилообразный, произвольной формы
Источник	внутренний
Модулирующий сигнал	синус, прямоугольный, шум, пилообразной, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Смещение частоты	20 МГц (максимальная)
ФМ Модуляция (PM)
Несущая	синус, прямоугольный, пилообразный, произвольной формы
Источник	внутренний
Модулирующий сигнал	синус, прямоугольный, шум, пилообразной, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°
Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции
Несущая	синус, прямоугольный, пила, произвольной формы
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота модуляции	2 мГц ~ 100 кГц
ШИМ модуляция
Несущая	импульсный
Частота модуляции	20 кГц ~ 1 МГц
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы
Диапазон ШИМ	0%~50%
Режим свипирования (качания)
Форма	синус, прямоугольный, пила
Закон	линейный, логарифмический
Время свипирования	от 1 мс до 500 с ± 0,1%
Источник запуска	внешний
Режим BURST
Режим последовательности импульсов	N цикл, бесконечный, закрытый
Форма	синус, прямоугольный, пила, импульс, произвольной формы
Источник	внешний/внутренний
Запуск по фронту	нарастающий, нисходящий
Время цикла	1 мкс - 500 с
Повторяющийся номер	1 - 50 000
Полярность	позитивная, негативная
Начальная фаза и фаза остановки	0 - 360°
Общие характеристики
Дисплей	4.3 дюйма TFT, LCD, 480×272
Рабочая температура	+ 10 ℃ ~ + 40 ℃
Температура хранения	-20 ℃ ~ + 60 ℃
Охлаждение	пассивное
Интерфейс	USB устройство
Габариты	215 × 103 × 316 мм
Вес нетто	2,3 кг
Вес брутто	3 кг
Комплектация	генератор сигналов UNI-T UTG1042X – 1 шт
	кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт BNC-крокодил – 1 шт инструкция по эксплуатации – 1 шт
