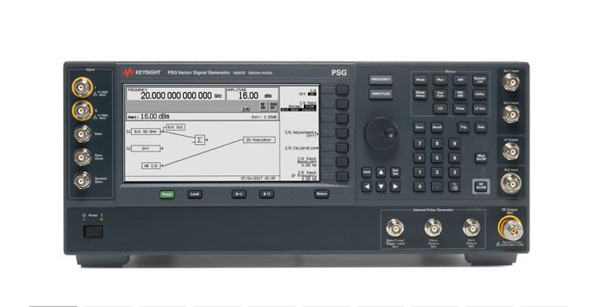

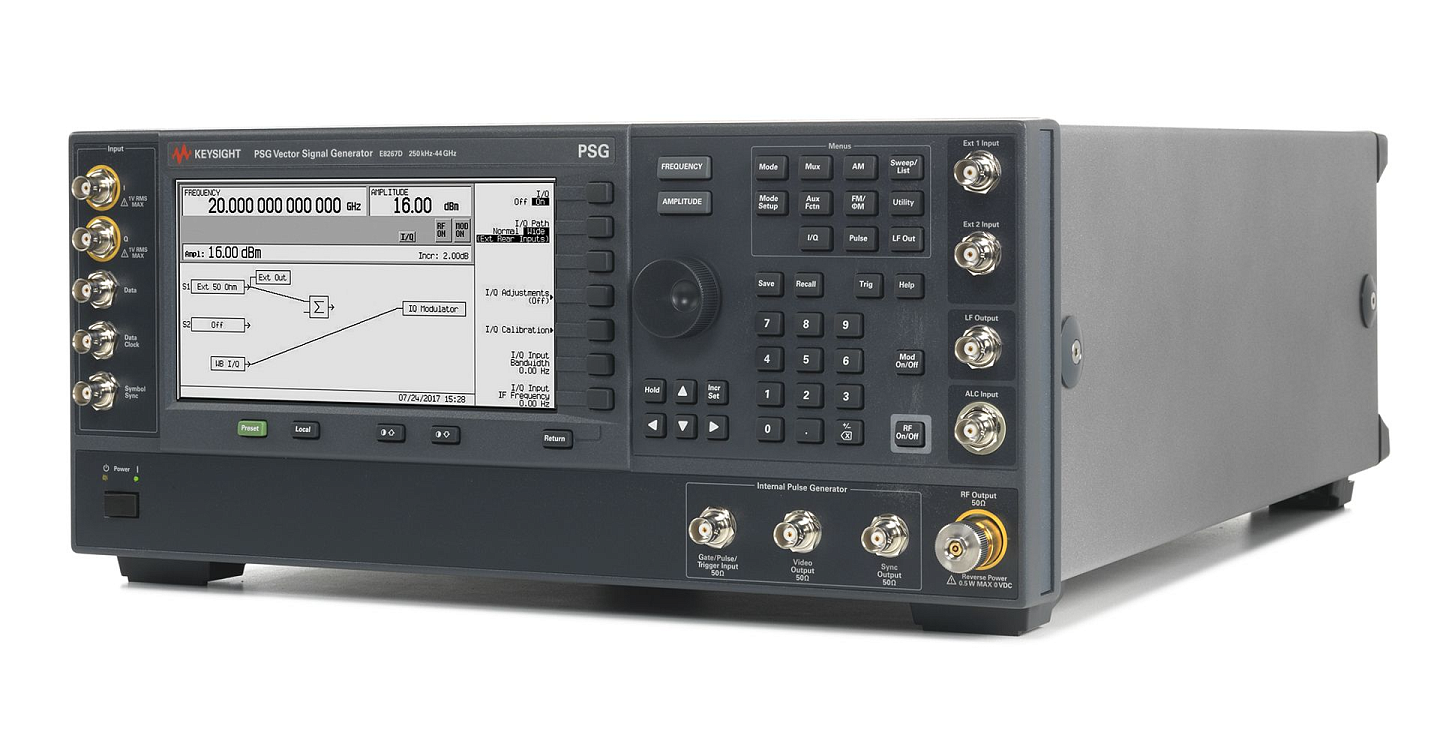

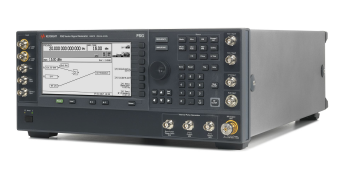

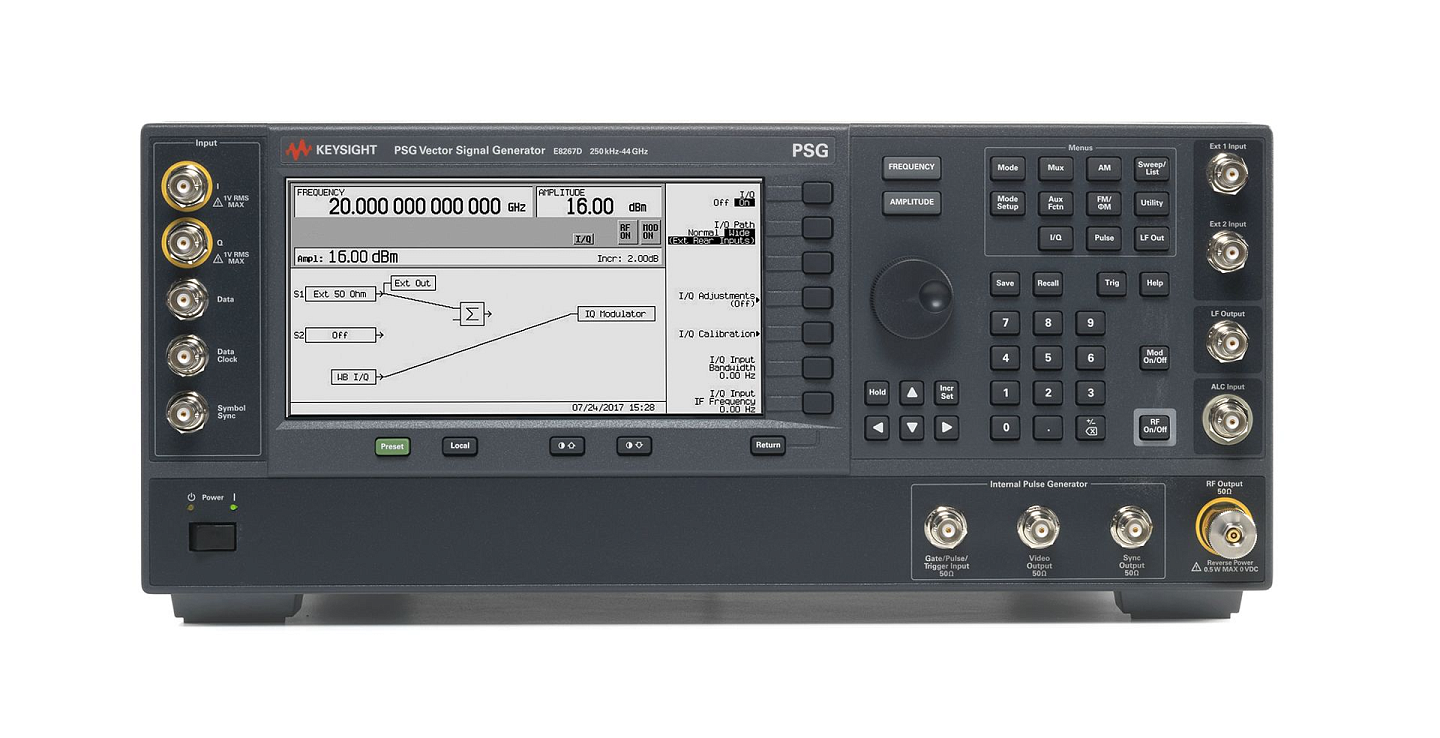

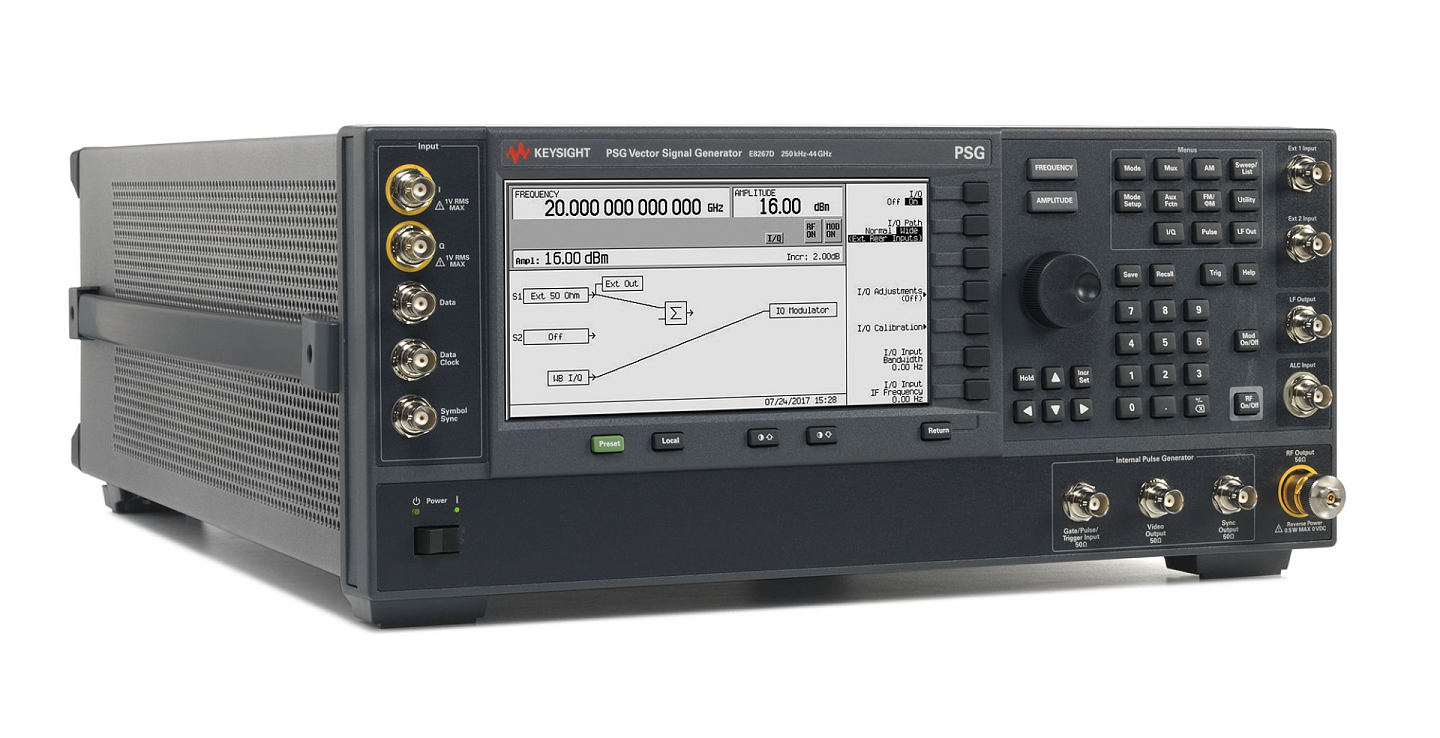

E8267D Векторный генератор сигналов PSG Keysight (100 кГц - 20 ГГц)

E8267D - Диапазон частот от 100 кГц до 44 ГГц. Аналоговый генератор сигналов серии PSG Keysight.

Набор опций:

E8267D, Векторный генератор ВЧ сигналов
E8267D-520, Диапазон частот до 20 ГГц
E8267D-602, Внутренний НЧ генератор с памятью 64М
E8267D-UNT, АМ, ЧМ, ФМ
E8267D-UNW, Ультракороткая импульсная модуляция
E8267D-UNX, Ультранизкий уровень фазового шума

Основные возможности:

Создание реалистичных широкополосных сигналов РЛС, систем РЭБ и спутниковой связи благодаря эталонным характеристикам и широким функциональным возможностям
Моделирование сложной электромагнитной обстановки благодаря полосе модуляции до 4 ГГц
Формирование импульсов, задание относительной мощности шума, создание многотоновых сигналов, сигналов беспроводной связи и др. с помощью ПО Signal Studio
Лучшее в отрасли значение фазового шума сигнала с одной боковой полосой: –143 дБн/Гц для сигнала 1 ГГц при отстройке 10 кГц
Сокращение расходов на эксплуатацию благодаря 3-летнему межкалибровочному интервалу и концепции самостоятельного технического обслуживания


Технические характеристики

Параметр	Значение
Опции расширения диапазона частот	13; 20; 31,8; 44 ГГц, до 1,1 ТГц
Выходная мощность на частоте 1 ГГц	-130 дБм до +21 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц	-143 дБн/Гц
Переключение частоты	< 16 мс
Уровень гармоник на частоте 1 ГГц	от -28 дБн до -55 дБн
Полоса IQ модуляции, внутренняя/внешняя	от 80 МГц до 4 ГГц
Негармонические составляющие на частоте 1 ГГц	от -50 дБн до -80 дБн
Режим свипирования	Список   Пошаговое  Линейное
Режим генератора модулирующих сигналов	Воспроизведение сигналов и режим реального времени
Программное обеспечение: задачи общего назначения	Амплитудная, частотная, фазовая модуляция   Входы аналоговых IQ сигналов  Произвольное преобразование IQ сигналов  Вход цифровых IQ сигналов  I/Q сигналы  Внесение джиттера  Многотоновые сигналы, коэффициент мощности шума  Шум (аддитивный белый гауссов шум)  Импульсные сигналы  Квадратурно-амплитудная модуляция (КАМ)  Формирование IQ сигналов в реальном времени  ASK  FSK, MSK  MATLAB  PSK
ПО: сотовая/беспроводная связь	1xEV-DO   802.11 WLAN  802.16 WiMAX  Bluetooth  EDGE Evolution  GPRS/EGPRS  GSM/EDGE  HSPA, HSPA+  NADC, PDC  PHS, DECT  TD-SCDMA  TETRA, APCO  UWB  W-CDMA  cdma2000  cdmaOne
Программное обеспечение: аудио и видео вещание	ATSC, ATSC-M/H   CMMB  DOCSIS DS  DTMB  DVB-C/S/S2  DVB-T/H/T2  ISDB-T/TSB/TB/Tmm  J.83 Annex A/B/C
ПО:обнаружение/позиционирование/слежение/навигация	Сигналы GNSS   Радиолокационные системы  GPS
Объем памяти для воспроизведения сигналов	64 Мвыб
Частотная модуляция: макс.девиация (несущая 1 ГГц)	2 МГц
Частот. модуляция: полоса частот (девиация 100кГц)	от 0 до 10 МГц
Фазовая модуляция: макс. девиация (норм. полоса)	от 10 до 1280 рад
Фазовая модуляция: макс. девиация (широкая полоса)	1 рад до 128 рад
Амплитудная модуляция: максимальная глубина	90%
Амплитудная модуляция: полоса частот	от 0 до 100 кГц
Наличие измерительных приложений	Да
Векторные	Да
