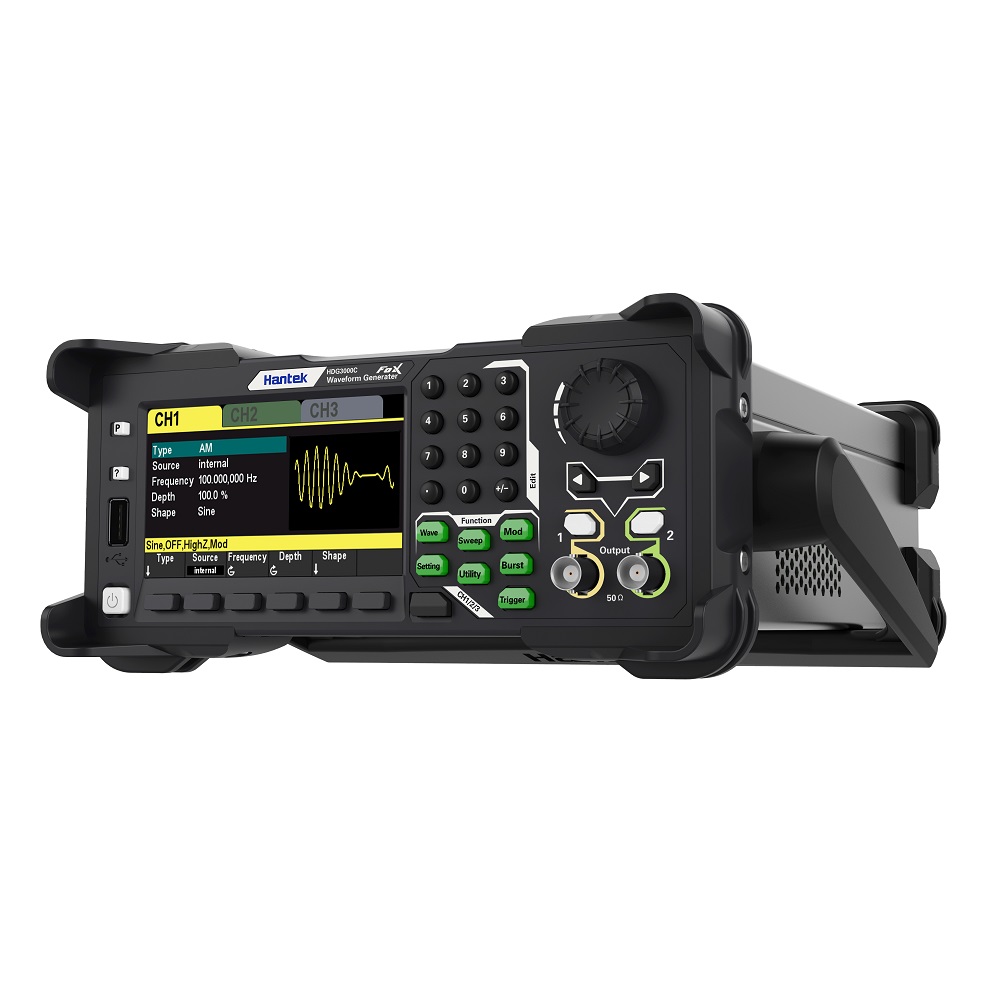

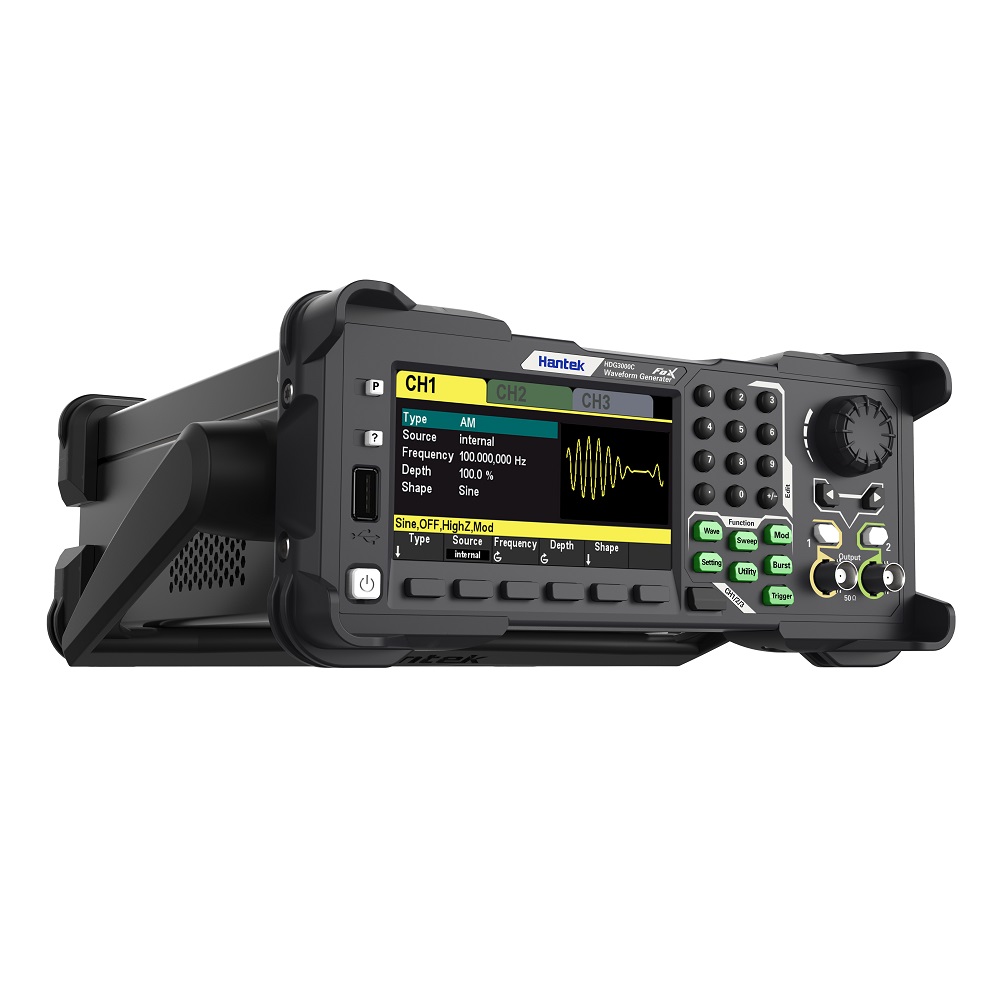

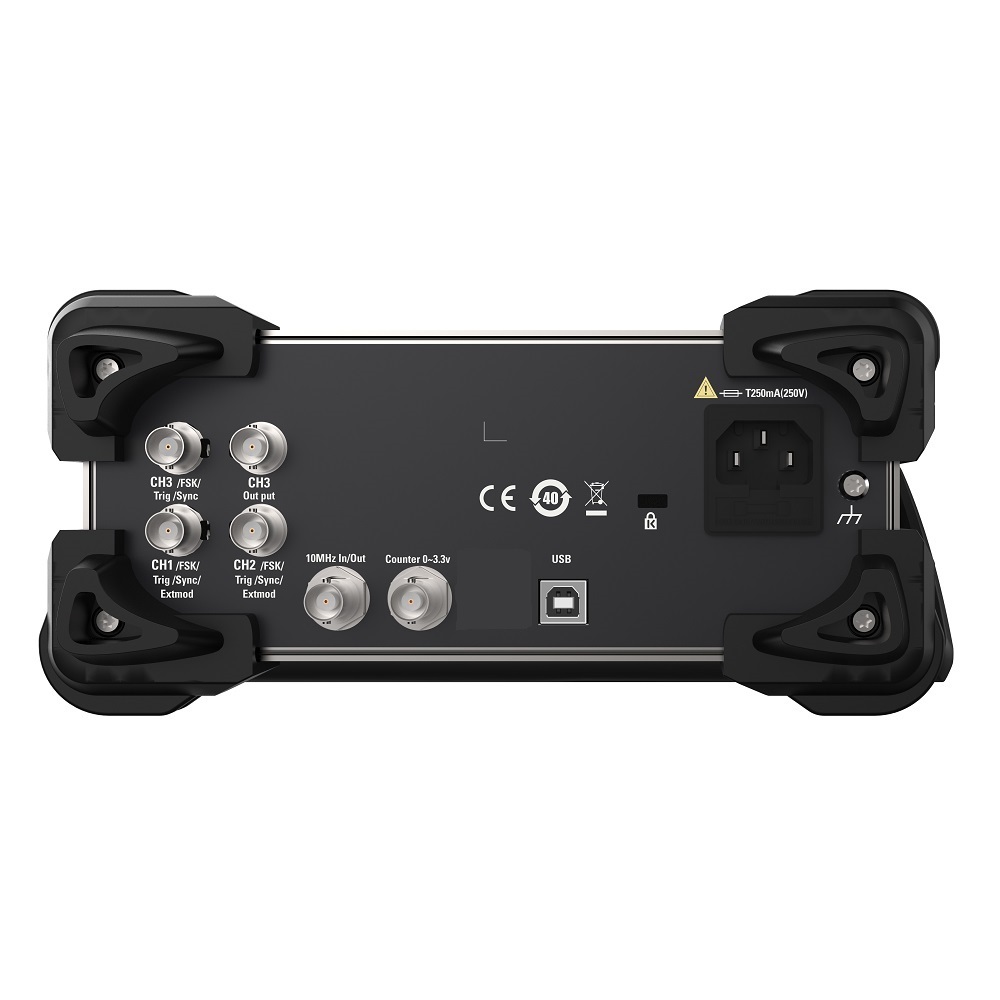

Генератор Hantek серии HDG3000C

HDG3000C устанавливает генератор сигналов произвольной формы, генератор импульсов, генератор функций, генератор гармоник, частотомер 5 функций в одном. Он использует технологию DDS (Direct Digital Synthesizer) и может генерировать стабильный, чистый и малоискаженный выходной сигнал. Дизайн интерфейса с человеческим интерфейсом и раскладка клавиатуры дают пользователям исключительный опыт. Богатые интерфейсы конфигурации позволяют легко добиться компьютерного управления прибором, что предоставляет пользователям больше решений для измерений.

• Диапазон частот: CH1 и CH2: 1 мкГц ~ 100 МГц/80 МГц/60 МГц/40 МГц/25 МГц; CH3: 1 мкГц ~ 20 МГц.
• Частота дискретизации до 250 Мвыб/с, отсутствие искажений аналоговых сигналов.
• 16-битное вертикальное разрешение обеспечивает точность амплитуды сигнала.
• Глубина хранения до 2 МБ обеспечивает создание большего количества циклов сигналов и более подробную информацию о сигналах.
• Цветной TFT LCD-экран размером 4,3 дюйма, понятный и интуитивно понятный пользовательский интерфейс.
• Богатые функции модуляции, поддержка AM, DSB - AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM и т. д.
• Разрешение частоты 1 мкГц: Когда импеданс высокий, диапазон амплитуды составляет 2 мВ ~ 20 Впик-пик. Когда импеданс составляет 50 Ом, диапазон амплитуды составляет 1 мВ ~ 10 Впик-пик.
• Встроенный частотомер высокого разрешения 80 МГц.
• Стандартный интерфейс связи: высокоскоростной USB 2.0 на передней панели (USB-хост) и полноскоростной USB 2.0 на задней панели (USB-устройство).
• Более 160 видов произвольных сигналов, таких как экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, гауссов, полуположительный вектор, Лоренц, двухтональный многочастотный, постоянное напряжение и т. д.
• Встроенная функция генератора 16 гармоник, выход с указанной частотой, амплитудой и фазой гармоник, обычно используется в оборудовании для обнаружения гармоник или в тестировании оборудования для фильтрации гармоник.

Оснащен синусоидой с максимальной выходной полосой пропускания
Диапазон частот: 1 мкГц ~ 100 МГц; Регулируемое смещение: ±5 В; Регулируемая фаза: 0° ~ 360°.


Оснащен прямоугольным сигналом с максимальной выходной полосой пропускания
Диапазон частот: 1 мкГц ~ 15 МГц; Регулируемое смещение: ±5 В; Регулируемая фаза: 0° ~ 360°.




Оснащен треугольной волной с максимальной выходной полосой пропускания
Диапазон частот: 1 мкГц~2 МГц; Регулируемое смещение: ±5 В; Регулируемая фаза: 0° ~ 360°; Регулируемая симметрия: 0%~100%.


Оснащен более чем 160 видами выходных сигналов произвольной формы.
Рост индекса, падение индекса, сигнал ЭКГ, Гаусса, полувектор, Лоренца, двухтональный многочастотный, постоянное напряжение и другие более 160 видов произвольных сигналов.




Оснащен двухканальной выходной модуляцией формы волны AM/FM.
Богатые функции модуляции, поддержка AM, DSB - AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM и т. д.


Оснащен функцией пакетного вывода двухканального сигнала.
Поддержка управления пакетным выходом с помощью внутренних, ручных или внешних источников запуска. Поддерживаются три типа пакетов, включая многоцикловый, бесконечный цикл и стробируемый.




Оснастите частотомером 80 МГц.
Прибор может измерять частоту, период, скважность, ширину положительного и отрицательного импульса, а также другие параметры внешнего входного сигнала.

Модель	Каналы	Максимальная выходная частота	Максимальная частота дискретизации	Вертикальное разрешение	Длина формы волны	Интерфейс	Отметка
HDG3023C	3CH	25МГц	250МСа/с	16 бит	2Мбит/с	USB-хост , USB-устройство	Только для CH1/CH2, пожалуйста, обратитесь к подробной спецификации CH3 в руководстве.
HDG3043C	3CH	40МГц	250МСа/с	16 бит	2Мбит/с	USB-хост , USB-устройство
HDG3063C	3CH	60МГц	250МСа/с	16 бит	2Мбит/с	USB-хост , USB-устройство
HDG3083C	3CH	80МГц	250МСа/с	16 бит	2Мбит/с	USB-хост , USB-устройство
HDG3103C	3CH	100МГц	250МСа/с	16 бит	2Мбит/с	USB-хост , USB-устройство

Модель	HDG3103C	HDG3083C	HDG3063C	HDG3043C	HDG3023C
Канал	3
Длина волны	2М
Диапазон частот	100МГц	80МГц	60МГц	40МГц	25МГц
Частота дискретизации	250МСа/с
Разрешение напряжения	16 бит
Форма сигнала ( CH1 и CH2 )
Стандартный выходной сигнал	синусоида, прямоугольная волна, треугольная волна, пульсовая волна, шум, гармоники
Выходной сигнал произвольной формы	160 видов произвольных форм сигналов, включая экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, Гаусса, полувектор, Лоренца, двухтональный μlti-частотный, постоянное напряжение и т. д.
Частотное свойство
Синусоидальная волна	1  мкГц ~ 100 МГц	1 мкГц ~ 80 МГц	1 мкГц ~ 60 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 25 МГц
Прямоугольная волна	1  мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц
Пульсовая волна	1  мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц
Треугольная волна	1  мкГц ~ 2 МГц	1 мкГц ~ 2 МГц	1 мкГц ~ 2 МГц	1 мкГц ~ 2 МГц	1 мкГц ~ 2 МГц
Гармонический	1  мкГц ~ 50 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 30 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 10 МГц
Шум (3 дБ)	Полоса пропускания 100 МГц
Произвольная волна	1  мкГц ~ 20 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 15 МГц	1 мкГц ~ 15 МГц
Разрешение	1мкГц​
Точность	±1ppm, 18~28℃
Свойство прямоугольной волны
Время подъема/падения	Типично (1 кГц, 1 Впик-пик)
	≥ 9нс
Перелет	Типично (100 кГц, 1 Впик-пик)
	≤5%
Рабочий цикл	0,001% ~ 99,999%;
	Диапазон меняется в зависимости от частоты
Асимметрия	1% периода плюс 4нс
Свойство треугольной волны
Линейный	≤ 1% пикового выходного сигнала (типично, 1 кГц, 1 В пик-пик, симметрия 100%)
Симметрия	0% ~ 100%
Свойство импульсной волны
Цикл	67нс~1мс	67нс~1мс	67нс~1мс	67нс~1мс	67нс~1мс
Пульс	≥16нс	≥16нс	≥16нс	≥16нс	≥16нс
Время подъема/падения	≥9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса)
Перелет	Типично (1 кГц, 1 Впик-пик)
	≤5%
Произвольное волновое свойство
Длина волны	2М
Вертикальное разрешение	16 бит
Частота дискретизации	1 мкВыб/с~62,5 МВыб/с, разрешение 1 мкВыб/с
Время подъема/падения	Ns 9 или выше
Перелет	Типичное (1 Впик-пик)
	≤5%
Гармоническое свойство
Частота гармоник	≤16
Гармонический тип	Чётные гармоники, нечётные гармоники, все гармоники
Амплитуда гармоники	Можно задать амплитуду всех гармоник.
Гармоническая фаза	Можно задать амплитуду всех гармоник.
Амплитудные свойства (клемма 50 Ом)
Диапазон амплитуды	≤10 МГц: 1 мВпик-пик ~ 10 Впик-пик;
	≤ 40 МГц: 1 мВпик-пик ~ 5,5 Впик-пик;
	≤ 60 МГц: 1 мВпик-пик ~ 4 Впик-пик;
	≤ 80 МГц: 1 мВпик-пик ~ 2 Впик-пик;
	≤ 100 МГц: 1 мВпик-пик ~ 1,5 Впик-пик;
Точность	Типично (синусоида 1 кГц, смещение 0 В, > 10 мВPP)
	± 1% установленного значения ± 5 мВpp
Равномерность амплитуды (относительно синусоиды 1 кГц, 1 Вpp, 50 Ом)	≤5 МГц: ±0,1 дБ;
	≤15 МГц: ±0,2 дБ;
	≤25 МГц: ±0,3 дБ
	≤40 МГц: ±0,5 дБ
	≤ 60 МГц: ±1,0 дБ
Единица	Vpp, мВpp, Вrms, дБм (сопротивление 50 Ом)
Разрешение	1мВпик
Свойство смещения (клемма 50 Ом)
Объем	±5Впик.перем.+пост.ток
Точность	±(1% от установленного значения + 5мВ + 1% от амплитуды)
Выходной сигнал формы волны
Сопротивление	50 Ом
Свойство модуляции
Тип модуляции	AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, ШИМ
ЯВЛЯЮСЬ
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние, внешние и другие каналы
Волна модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна выборки, падение экспоненты, половинный вектор, Лоренц, двойной звук, гауссова, ЭКГ
Частота модуляции	2мГц~1МГц
Глубина модуляции	0% ~ 120%
DSB-AM
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние, внешние и другие каналы
Волна модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна выборки, падение экспоненты, половинный вектор, Лоренц, двойной звук, Гауссов, ЭКГ
Частота модуляции	2мГц~1МГц
Глубина модуляции	0% ~ 120%
ФМ
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние, внешние и другие каналы
Волна модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна выборки, падение экспоненты, половинный вектор, Лоренц, двойной звук, Гауссов, ЭКГ
Частота модуляции	2мГц~1МГц
ПМ
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние, внешние и другие каналы
Волна модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна выборки, падение экспоненты, половинный вектор, Лоренц, двойной звук, Гауссов, ЭКГ
Частота модуляции	2мГц~1МГц
Фазовое отклонение	0° ~ 360°
ПРОСИТЬ
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние и внешние
Волна модуляции	Прямоугольный сигнал с коэффициентом заполнения 50%
Частота модуляции	2мГц~1МГц
ФСК
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние и внешние
Волна модуляции	Прямоугольный сигнал с коэффициентом заполнения 50%
Частота модуляции	2мГц~1МГц
ПСК
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	Внутренние и внешние
Волна модуляции	Прямоугольный сигнал с коэффициентом заполнения 50%
Частота модуляции	2мГц~1МГц
БПСК
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	внутренний
Источник данных	ПН15, ПН21, 01, 10
Частота модуляции	2мГц~1МГц
QPSK
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	внутренний
Источник данных	ПН15, ПН21
Частота модуляции	2мГц~1МГц
3ФСК
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	внутренний
Волна модуляции	Прямоугольный сигнал с коэффициентом заполнения 50%
Частота модуляции	2мГц~1МГц
4ФСК
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Источник модуляции	внутренний
Волна модуляции	Прямоугольный сигнал с коэффициентом заполнения 50%
Частота модуляции	2мГц~1МГц
ОСК
Перевозчик	Синусоидальная волна
Источник модуляции	Внутренний, внешний
Время шока	8 нс - 4,99975 мс
Частота модуляции	2мГц~1МГц
ШИМ
Перевозчик	Прямоугольная волна
Источник модуляции	Внутренние, внешние и другие каналы
Волна модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна выборки, падение экспоненты, половинный вектор, Лоренц, двойной звук, гауссова, ЭКГ
Частота модуляции	2мГц~50кГц
Отклонение рабочего цикла	0% ~ 50%
Вход внешней модуляции
Диапазон входных данных	AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ среднеквадратичное значение ~ ± 5 В переменного тока + постоянного тока
	ASK, FSK, PSK: уровень TTL
Входная полоса пропускания	50КГц
Входное сопротивление	10 КОм
Свойство частоты развертки
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Тип	Линейный
Направление	Вверх
Время развертки частоты	1мс ~ 50Кс
Время удержания/возврата	0мс ~ 50Кс
Источник триггера	Внутренний, внешний, ручной
Ярлык	Синхронизируйте падающий фронт модели
Свойство взрывного действия
Перевозчик	Синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока)
Несущая частота	1 мкГц ~ 100 МГц	1 мкГц ~ 80 МГц	1 мкГц ~ 60 МГц	1 мкГц ~ 40 МГц	1 мкГц ~ 25 МГц
Подсчет импульсов	1 ~ 2000 000 000
Фаза старта/остановки	0° ~ 360°
Внутренний цикл	2 мкс ~ 500 с
Источник управления дверью	Внешний триггер
Источник триггера	Внутренний, внешний, ручной
Измеритель частоты
Функции измерения	Частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Частота	1 мкГц ~ 80 МГц
Время выхода на связь	10мс~16с
Диапазон входного сигнала	0 ~ 3,3 В
Свойство триггера
Вход триггера
Уровень	TTL-совместимый
Склон	Вверх или вниз (по желанию)
Ширина импульса	>100нс
Выход триггера
Уровень	TTL-совместимый
Ширина импульса	>60нс
Максимальная частота	1МГц
Эталонные часы
Внешний опорный вход
Диапазон блокировки	10 МГц  ±  50 Гц
Уровень	Низкий уровень: 0 ~ 400 мВ, высокий уровень: 2,5 В ~ 5 В
Время блокировки	< 2 с
Входное сопротивление	50 Ом, связь по постоянному току
Внутренний опорный выход
Частота	10 МГц + 50 Гц
Уровень	3,3 Впик-пик
Выходное сопротивление (типичное значение)	50 Ом, связь по постоянному току
Синхронный вывод
Уровень	TTL-совместимый
Сопротивление	50 Ом, номинальное значение
Форма волны ( CH3 )
Стандартный выходной сигнал	синусоида, прямоугольная волна, треугольная волна, шум, гармоники, постоянный ток
Выходной сигнал произвольной формы	160 видов произвольных форм сигналов, включая экспоненциальный рост, экспоненциальный спад, сигнал ЭКГ, Гаусса, полувектор, Лоренца, двухтональный μlti-частотный, постоянное напряжение и т. д.
Частота	синусоида ：1 мкГц ~ 20 МГц
	прямоугольная волна ：1 мкГц ~ 5 МГц
	треугольная волна ：1 мкГц ~ 1 МГц
	гармоники ：1 мкГц ~ 5 МГц
	Произвольная форма волны : 1 мкГц ~ 15 МГц
Точность	±1ppm, 18~28 ℃
Частота дискретизации	150МСа/с
Длина волны	8К
Разрешение напряжения	12 бит
Диапазон амплитуды	2 мВpp ~ 7 Вpp ( высокое сопротивление )
Выходное сопротивление	50 Ом
Общие характеристики
Интерфейс	USB-хост, USB-устройство
Отображать	4,3-дюймовый цветной TFT ЖК-экран
Напряжение	100-120 В переменного тока (среднеквадратичное значение ) (±10%), 45 Гц - 440 Гц, CATⅡ
	120-240 В переменного тока (среднеквадратичное значение ) (±10%), 45 Гц - 66 Гц, CATⅡ
Власть	<30 Вт
Предохранитель	Т, 0,5 А, 250 В, 5 x 20 мм
Среда
Диапазон температур	Эксплуатация: 10℃ ~ 40℃
	Нерабочий режим: -20℃ ~ 60℃
Диапазон влажности	≤+104℉(≤+40°C):  Относительная влажность ≤90%
	106℉~122℉ (+41°C ~50°C) : Относительная влажность ≤60%
Высота	Эксплуатация: ниже 3000 метров
	Нерабочий режим: ниже 15000 метров
Механические характеристики
Размеры (Ш × В × Г)	308мм x 232мм x 110мм
Масса	3.09КГ

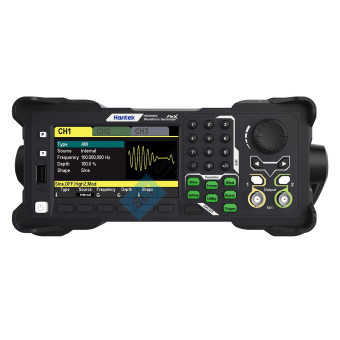

Генератор Hantek серии HDG3000C
Модели: HDG3103C  HDG3083C  HDG3063C  HDG3043C  HDG3023C
