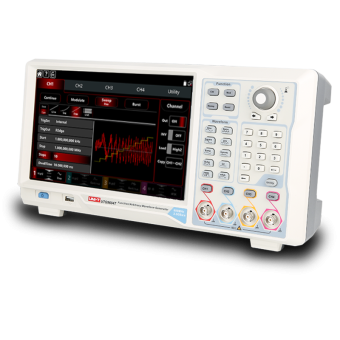

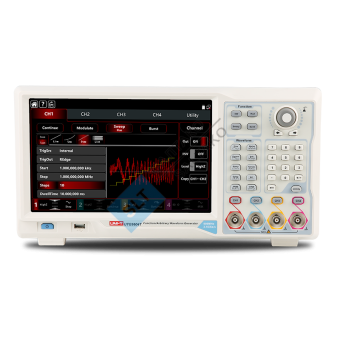

Генератор UNI-T серии UTG9000T (UTG9354T UTG9504T UTG9604T)

UNI-T cерия UTG9000T представляет собой 4-канальный генератор сигналов, способный обеспечить больше многофункциональности, такой как шум и PRBS и т. д. Максимальная выходная частота серии составляет 600 МГц, а максимальная частота дискретизации — до 2,5 Гвыб/с. Он генерирует точную и стабильную форму сигнала, которая использует технологию прямого цифрового синтезатора (DDS). Серия обеспечивает высокую производительность и множество функций с высоким разрешением (1 мкГц). С супер-экраном 10,1 дюйма и рациональной компоновкой повышается уровень комфорта и улучшается эффективность работы пользователей UTG9604T.

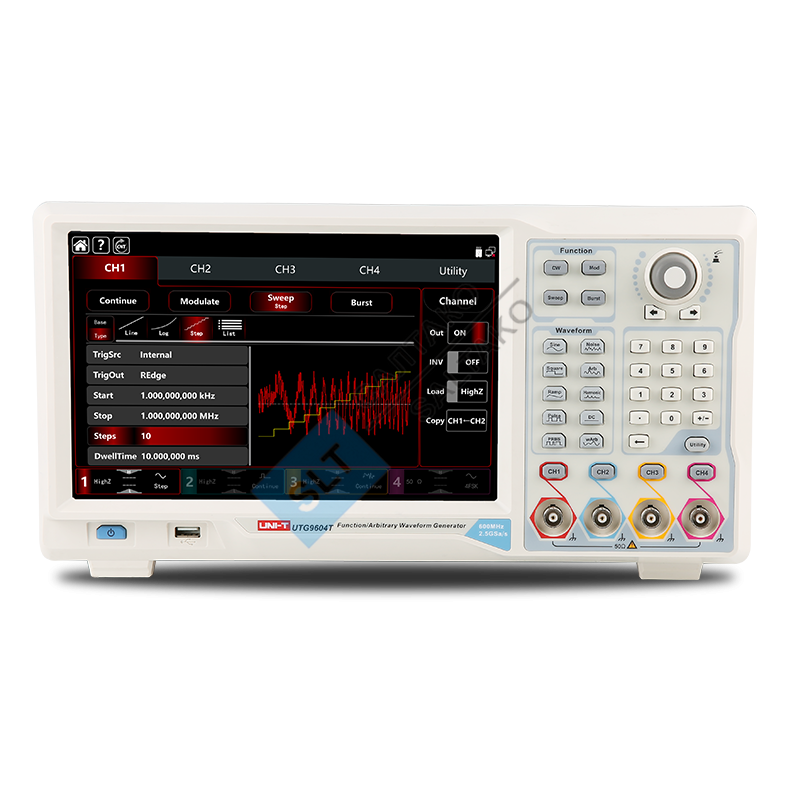

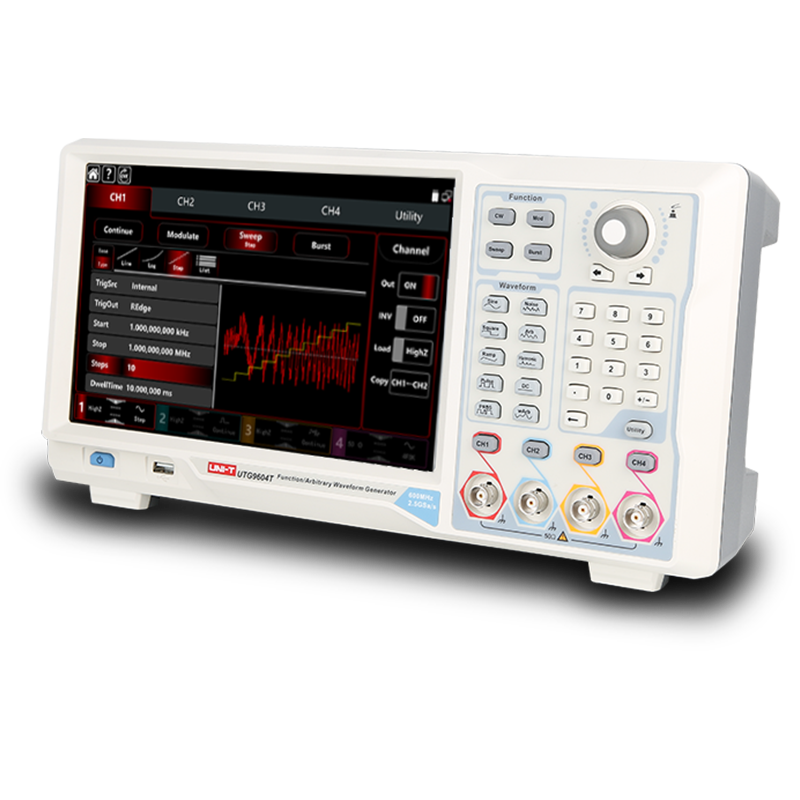

10,1-дюймовый сенсорный экран
Серия UTG9000T оснащена большим 10,1-дюймовым емкостным сенсорным экраном с разрешением 1280*800, а также представляет новый дизайн пользовательского интерфейса, который улучшает пользовательский опыт, обеспечивая понятный и яркий интерфейс для легкой навигации и эксплуатации.
Сочетание большого сенсорного дисплея и нового дизайна пользовательского интерфейса делает серию UTG9000T удобной для пользователя и обеспечивает плавный и приятный пользовательский опыт.




4-канальный выход, 4 режима развертки
Серия UTG9000T оснащена стандартным 4-канальным выходом, что позволяет одновременно выводить четыре различных сигнала.
Помимо линейного, логарифмического в традиционных режимах развертки, серия UTG9000T добавляет 2 новых режима — пошаговый и список. Пошаговый режим обеспечивает точную и пошаговую настройку, в то время как режим списка позволяет пользователям определять конкретные значения или точки для развертки, предлагая точный контроль над генерируемыми сигналами. Эти режимы развертки расширяют функциональность серии UTG9000T и обеспечивают широкий спектр возможностей генерации сигналов.




8-разрядный частотомер
Серия UTG9000T оснащена 8-разрядным высокоточным частотомером, способным измерять частоты в диапазоне от 100 мГц до 800 мГц.
Этот частотомер обеспечивает точные измерения и может точно определять различные параметры внешних входных сигналов, включая частоту, период, рабочий цикл, ширину положительного импульса и ширину отрицательного импульса.
Благодаря широкому диапазону частот и высокой точности серия UTG9000T обеспечивает надежные возможности измерения частоты для различных приложений.




Несколько режимов модуляции и несколько произвольных форм сигналов
Серия UTG9000T предлагает полный выбор режимов модуляции, удовлетворяющих различным требованиям обучения или тестирования систем связи. Эти режимы включают AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM и SUM.
Кроме того, серия UTG9000T оснащена более чем 200 встроенными произвольными формами сигналов, которые обычно используются в различных областях, таких как инженерия, биоэлектричество, медицина, стандарты и математика. Эти формы сигналов включают тригонометрические функции, обратные треугольники, сложные формы сигналов и многое другое, удобно классифицированные для легкого выбора. Этот обширный набор форм сигналов повышает гибкость серии UTG9000T для генерации форм сигналов в различных приложениях.




Протокол вывода
Серия UTG9000T поддерживает три стандартных цифровых протокола выходов: SPI, I2C и UART. Эти протоколы предоставляют универсальные возможности тестирования для взаимодействия с различными устройствами и системами, что делает UTG9000T совместимым с широким спектром приложений.


Функция PRBS и SNR
Серия UTG9000T предлагает расширенные функции, такие как генератор PRBS (псевдослучайной двоичной последовательности) для тестирования частоты ошибок битов высокоскоростной последовательной передачи данных. Отправляя коды PRBS, пользователи могут оценить качество и целостность передаваемых данных.
Кроме того, серия UTG9000T включает удобную функцию наложения SNR (отношение сигнал/шум) одним нажатием. Эта функция позволяет пользователям накладывать гауссовский шум на основной выходной сигнал, что позволяет тестировать и оценивать антишумовые характеристики оборудования.
