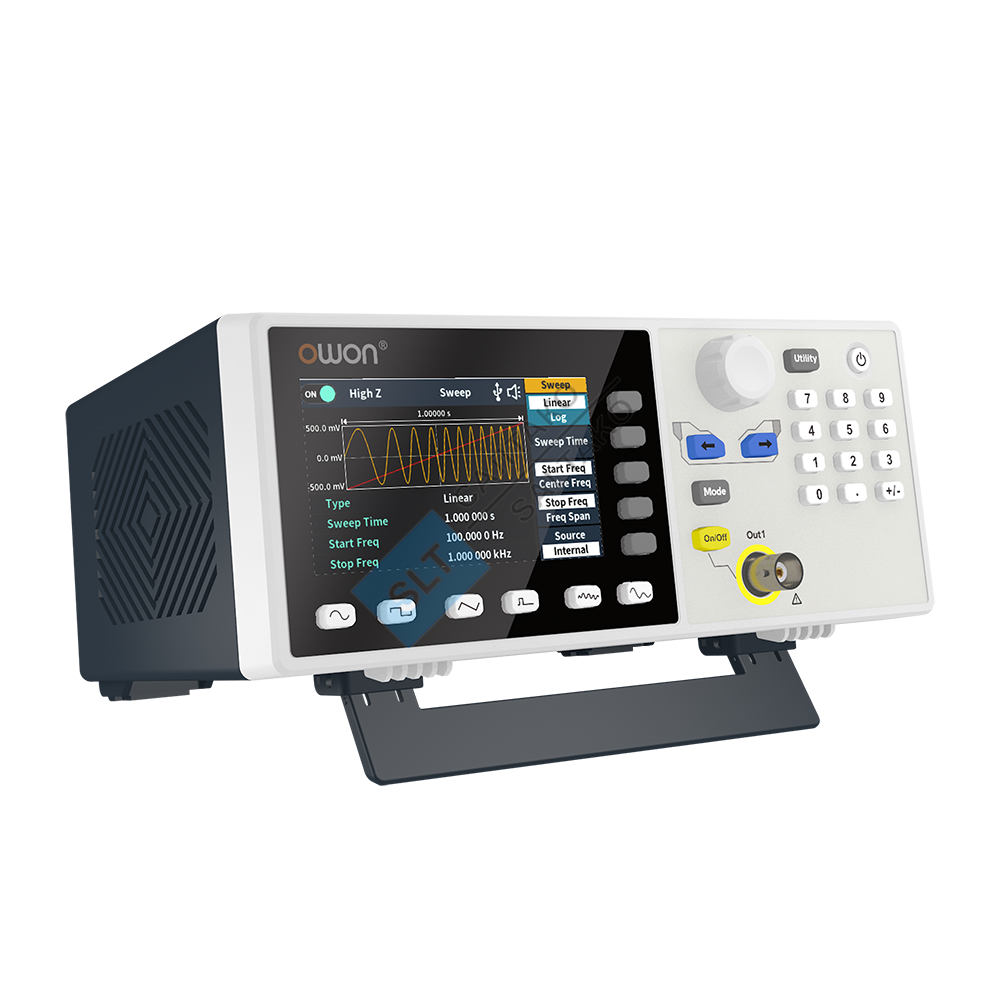

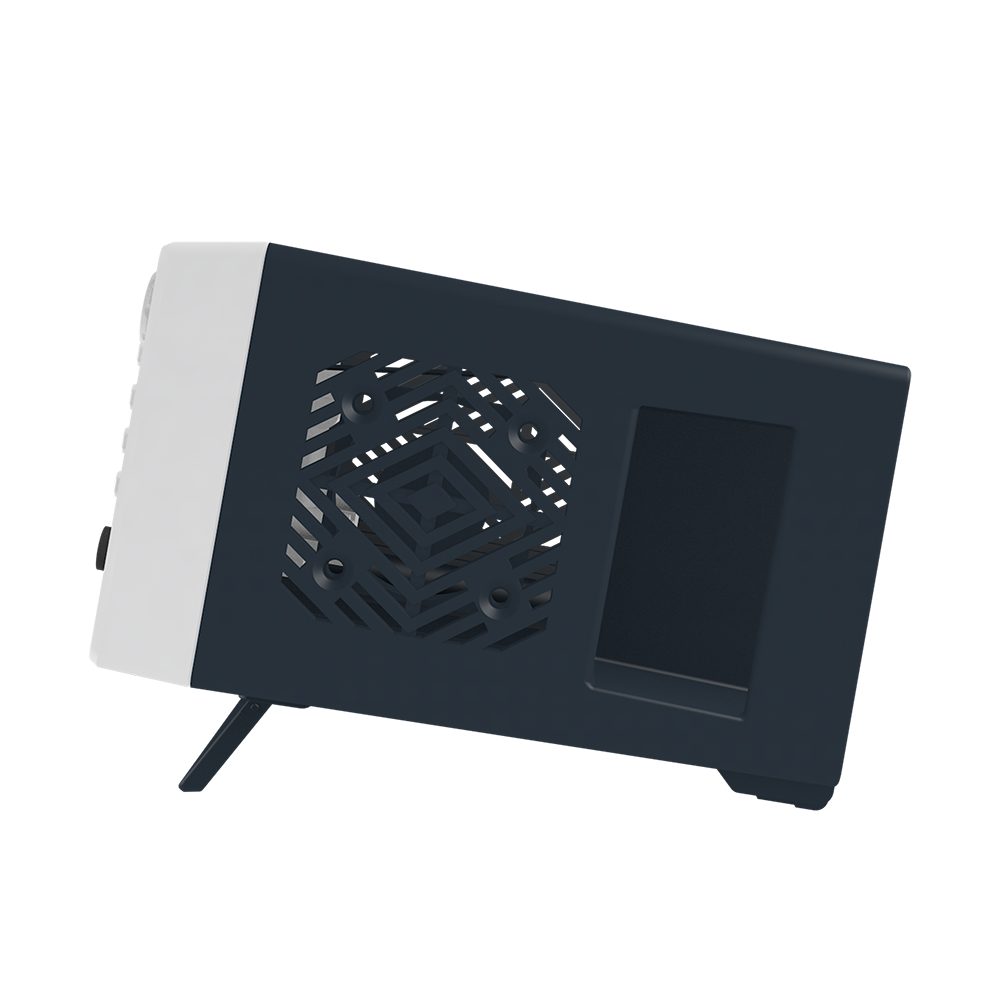

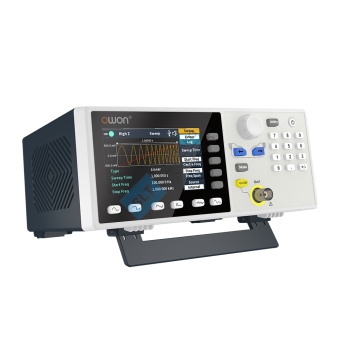

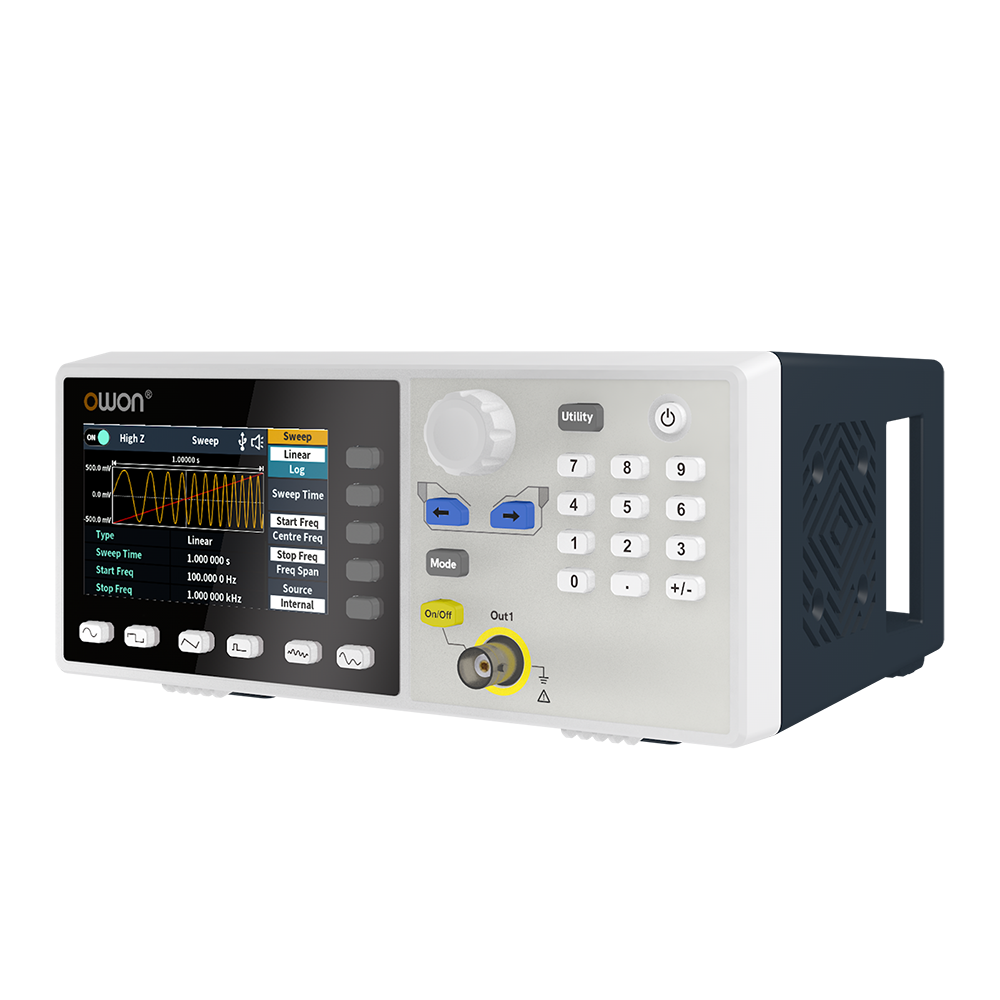

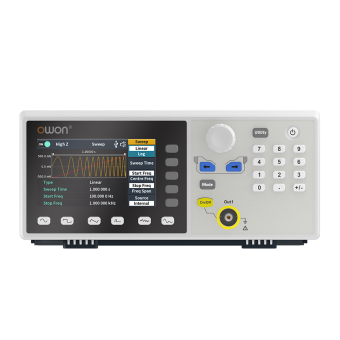

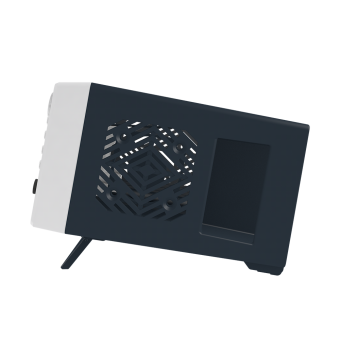

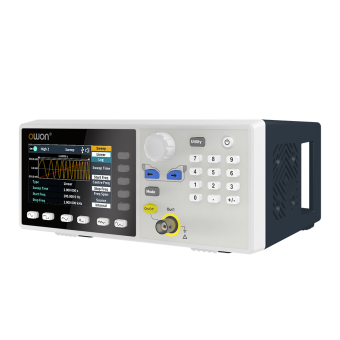

Генератор OWON DGE3031 (DGE3061)

OWON DGE3031 (DGE3061) Выходная частота 30 МГц/60 МГц

+ Макс. частота дискретизации 300 МСб/с, вертикальное разрешение 1 мкГц

+ 14 бит вертикального разрешения, длина сигнала произвольной формы 8K

+ Комплексный вывод сигналов: 5 основных сигналов, и 150 встроенных произвольных форм волн

+ Комплексные функции модуляции: AM, FM, PM, PWM, FSK, 3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK、SUM、развертка、Пакет

+ SCPI поддерживается

+ 3,6-дюймовый (480 × 260 пикселей) ЖК-дисплей

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

OWON DGE3031 (DGE3061) Выходная частота 30 МГц/60 МГц

+ Макс. частота дискретизации 300 МСб/с, вертикальное разрешение 1 мкГц

+ 14 бит вертикального разрешения, длина сигнала произвольной формы 8K

+ Комплексный вывод сигналов: 5 основных сигналов, и 150 встроенных произвольных форм волн

+ Комплексные функции модуляции: AM, FM, PM, PWM, FSK, 3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK、SUM、развертка、Пакет

+ SCPI поддерживается

+ 3,6-дюймовый (480 × 260 пикселей) ЖК-дисплей

DGE3000 серия

Model NO.	Frequency Output	Sample Rate	Arb Wave Length	modulation functions
DGE3031	30MHz	125MSa/s	8K	support
DGE3061	60MHz	300MSa/s	8k	support

Технические характеристики

Модель	DGE3031	DGE3061
Канал	1
Выходная частота	30МГц	60МГц
Частота дискретизации	125МСа/с	300МСа/с
Вертикальное разрешение	14 бит
Форма волны
Стандартная форма волны	синус, квадрат, импульс, пилообразный сигнал, шум
Произвольная форма волны	экспоненциальный рост, экспоненциальное падение, sin(x)/x, ступенчатая волна и другие, всего 160 встроенных форм волн
Частота (разрешение 1 мкГц)
Синус	1мкГц-30МГц	1мкГц-60МГц
Квадрат	1мкГц ~ 15МГц	1мкГц ~ 20МГц
Пульс	1мкГц ~ 15МГц	1мкГц ~ 20МГц
Рампа	1мкГц ~ 1МГц	1мкГц ~ 2МГц
Шум	20 МГц (-3 дБ, типично)
Произвольная форма волны	1мкГц ~10МГц
Произвольный
Длина формы волны	2 балла – 100 тыс. баллов
Частота дискретизации	125МСа/с	300МСа/с
Амплитуда
в нагрузку 50 Ом	1 мВпик-пик ~ 10 Впик-пик (≤10 Гц) 1 мВпик-пик ~ 5 Впик-пик (≤60 МГц)
Диапазон смещения постоянного тока (AD+DC)	±(10 Впик – Амплитуда Vpp/2) высокое сопротивление ±(5 Впик – Амплитуда Vpp/2) 50 Ом
Разрешение смещения постоянного тока	1мВ или 4 цифры
Сопротивление нагрузки	50 Ом (типичное)
Точность смещения постоянного тока	±(1 % от \|уставки\| + 1 мВ + амплитуда Vpp * 0,5%)
Модуляция
Тип	AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst
Частотомер
Функция	Частота, период
Диапазон частот	100мГц ~ 200МГц
Разрешение по частоте	6 цифр
Ввод/вывод
Отображать	3,6-дюймовый ЖК-дисплей

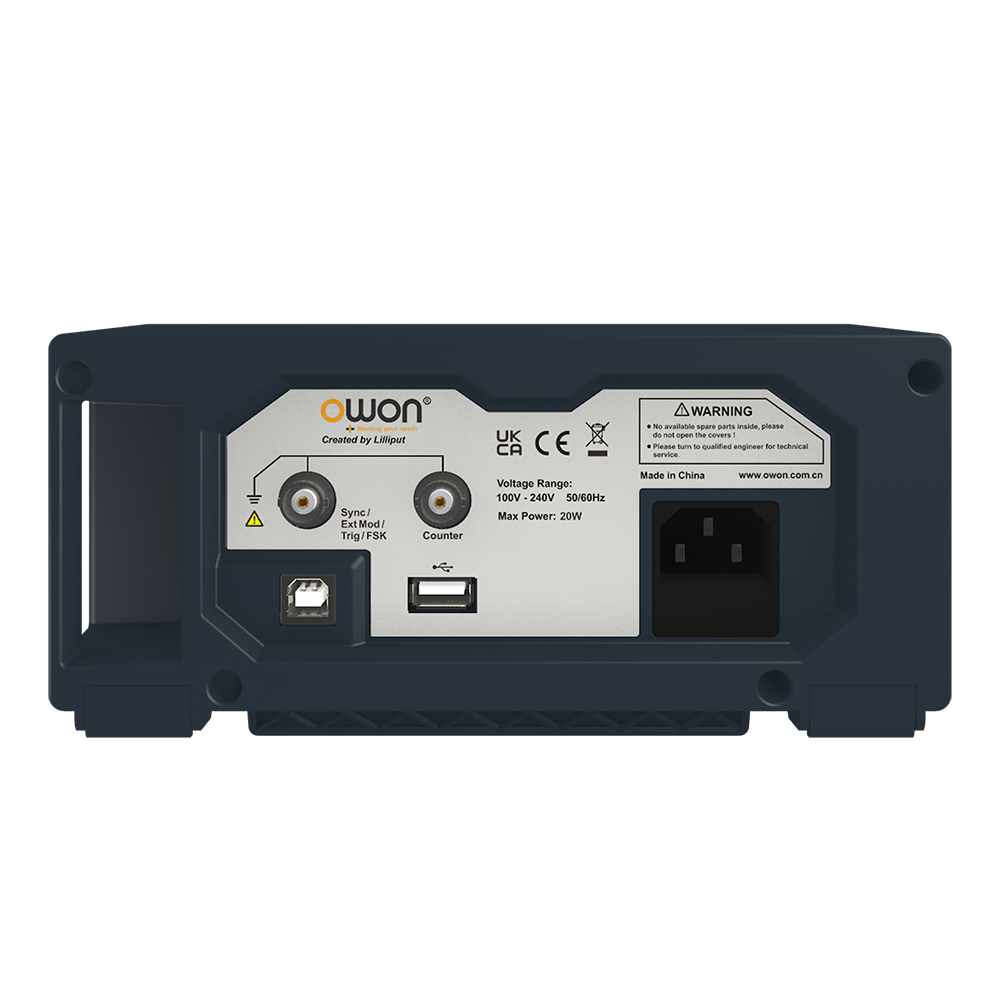

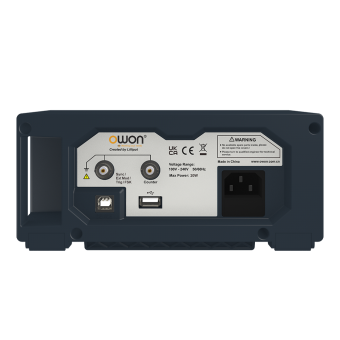

Режим ввода	вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала
Интерфейс связи	USB-хост, USB-устройство
Механические характеристики
Размеры (Ш×В×Г)	200 х 92 х 157 мм
Вес (без упаковки)	0,8 кг

Подробная информация о продукте

Генератор OWON DGE3031 (DGE3061)

Документы

DGE3000_1CH_User_Manual Размер: 4,5 мб

Характеристики

Полоса частот, МГц	60
Тип (генератор)	функциональный
