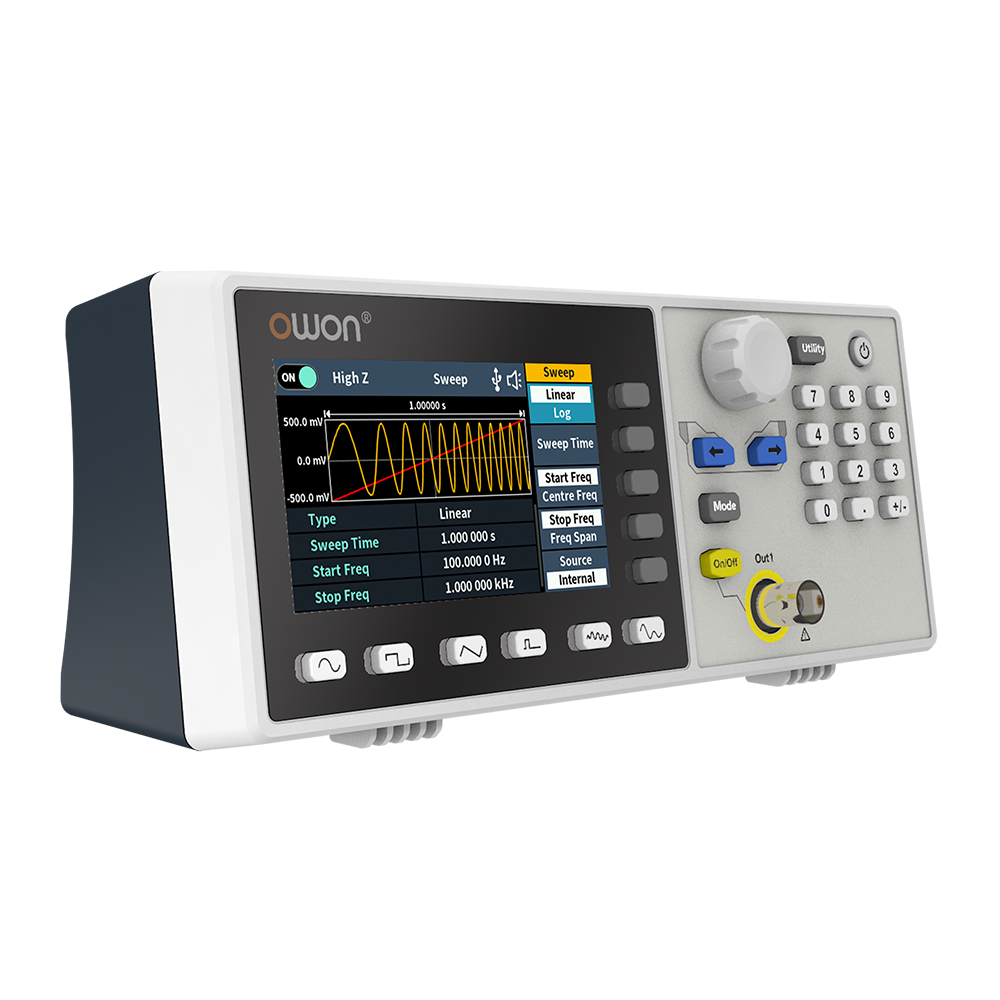

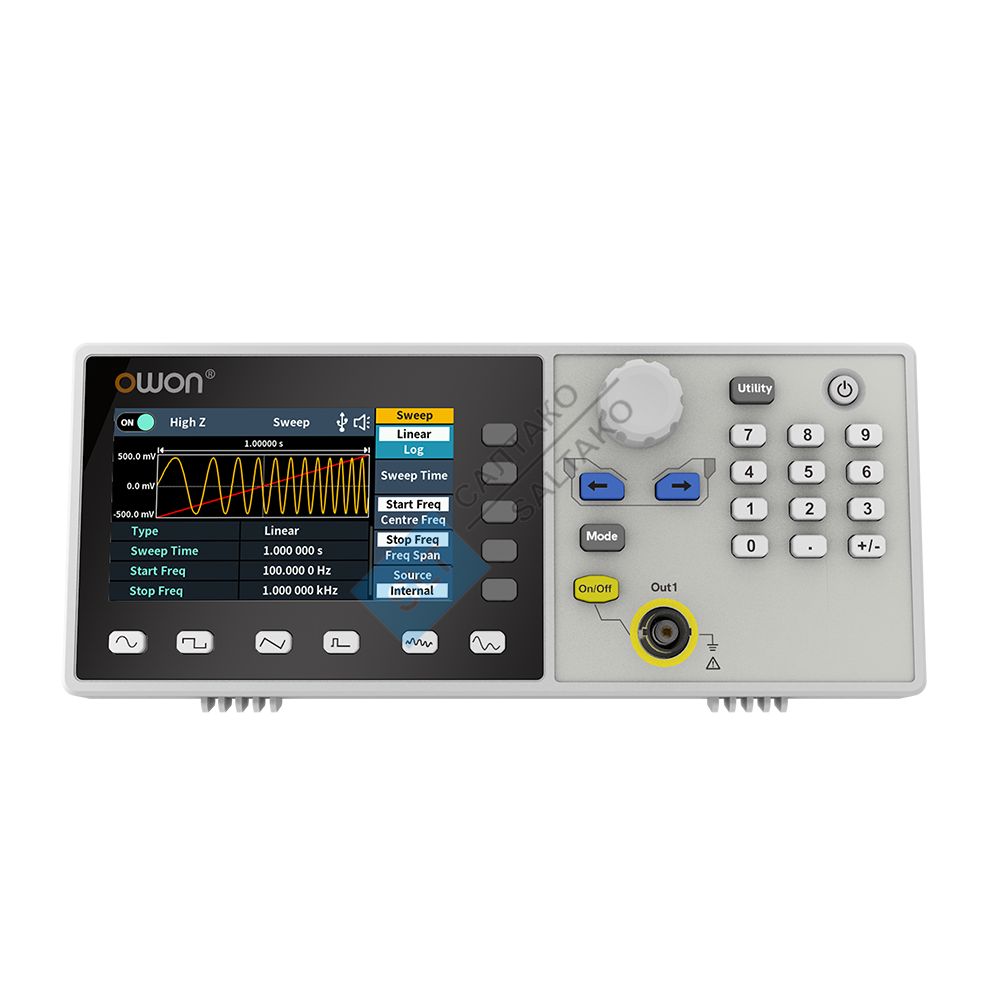

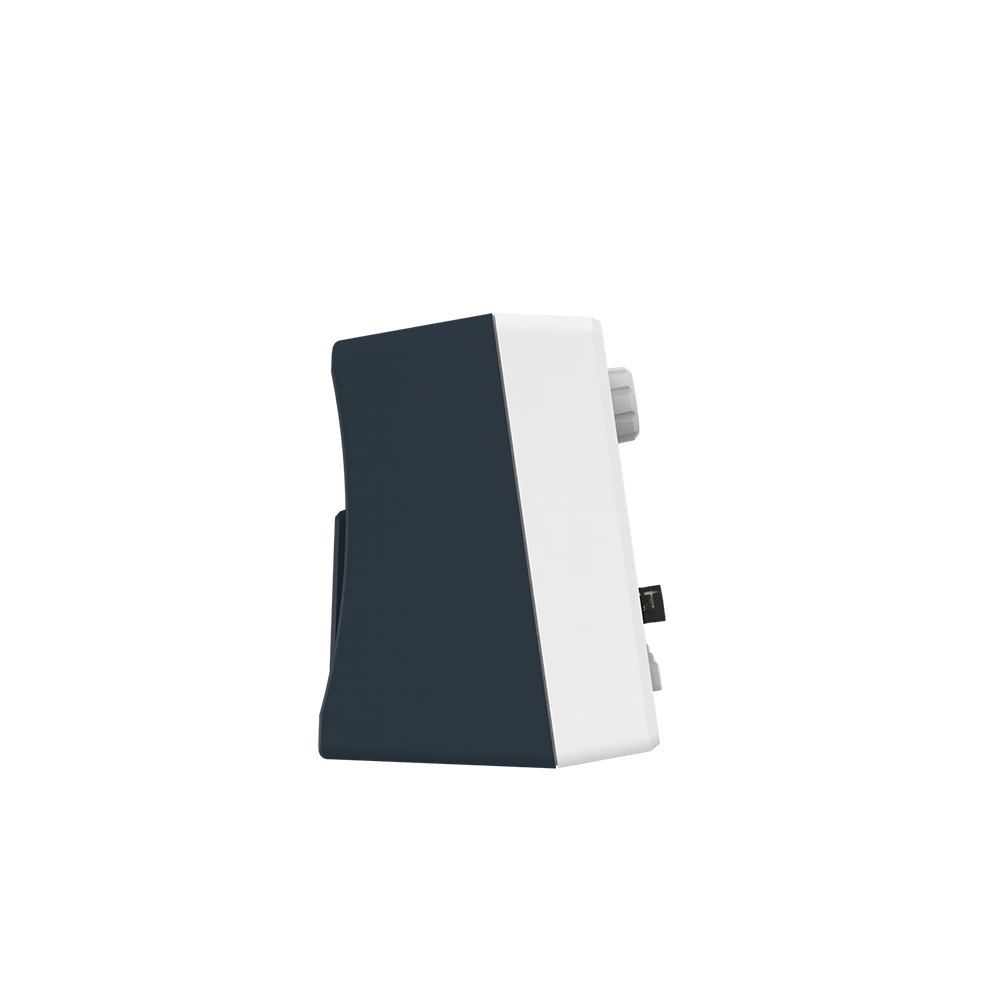

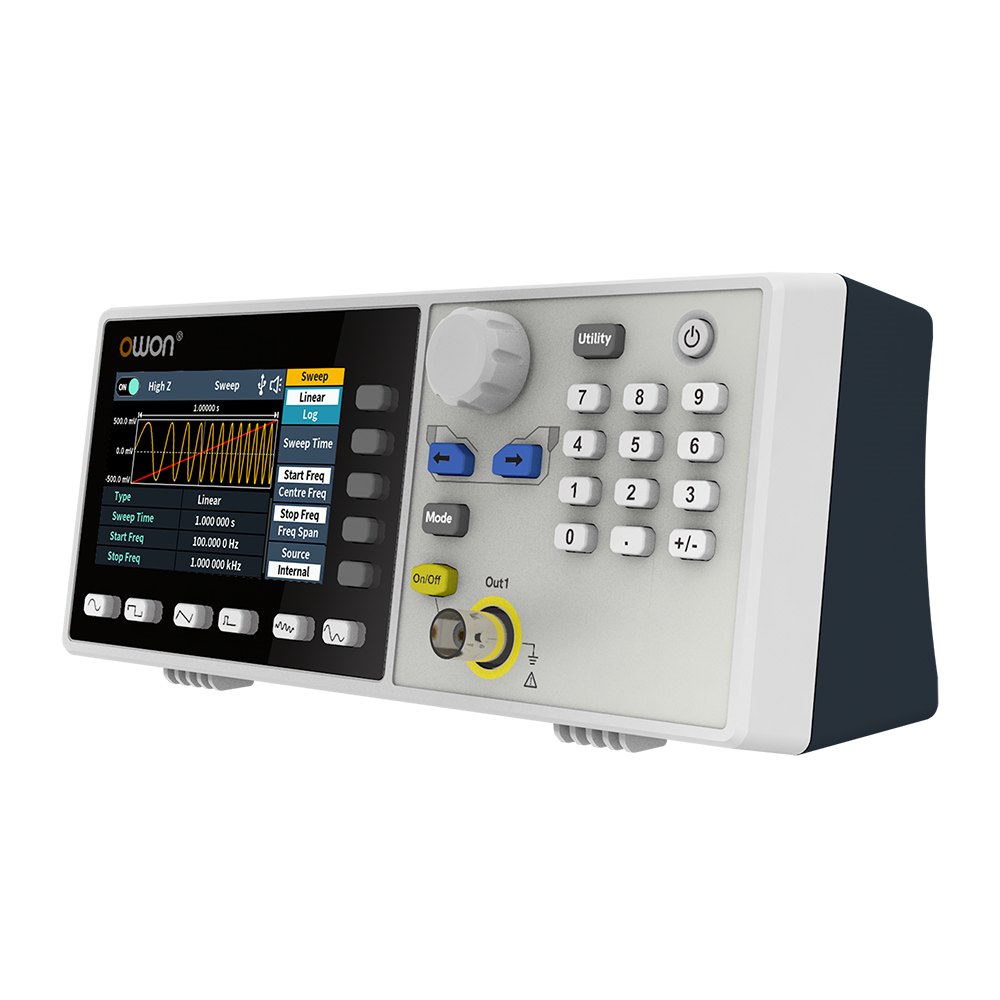

Генератор OWON DGE1030 (DGE1060)

OWON DGE1030 (DGE1060) Выходная частота 30 МГц/60 МГц

+ Макс. частота дискретизации 300МСб/с, вертикальное разрешение 1 мкГц

+ 14 бит вертикального разрешения, длина сигнала произвольной формы 8K

+ Комплексный вывод сигналов: 5 основных сигналов,

и 150 встроенных произвольных форм волн

+ Комплексные функции модуляции: AM, FM, PM, FSK, Sweep и Burst

+ SCPI поддерживается

+ 3,6-дюймовый (480 × 260 пикселей) ЖК-дисплей

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

OWON DGE1030 (DGE1060) Выходная частота 30 МГц/60 МГц

+ Макс. частота дискретизации 300МСб/с, вертикальное разрешение 1 мкГц

+ 14 бит вертикального разрешения, длина сигнала произвольной формы 8K

+ Комплексный вывод сигналов: 5 основных сигналов,

и 150 встроенных произвольных форм волн

+ Комплексные функции модуляции: AM, FM, PM, FSK, Sweep и Burst

+ SCPI поддерживается

+ 3,6-дюймовый (480 × 260 пикселей) ЖК-дисплей

DGE1000 серия

Model NO.	Frequency Output	Sample Rate	Arb Wave Length	Vertial rate
DGE1030	30MHz	125MSa/s	8k	14bits
DGE1060	60MHz	300MS/s	8k	14bits

Технические характеристики

Модель	DGE1030	DGE1060
Канал	1
Выходная частота	35МГц	60МГц
Частота дискретизации	125МСа/с	300МСа/с
Вертикальное разрешение	14 бит
Форма волны
Стандартная форма волны	синусоидальный, прямоугольный, импульсный, пилообразный и шумовой
Произвольная форма волны	экспоненциальный рост, экспоненциальное падение, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных форм волн и произвольная форма волн, определяемая пользователем
Частота
Синус	1мкГц - 30МГц	1 мкГц - 60 МГц
Квадрат	1мкГц - 15МГц	1мкГц - 20МГц
Пульс	1мкГц - 15МГц	1мкГц - 20МГц
Рампа	1мкГц - 1МГц	1мкГц - 2МГц
Шум	20 МГц (-3 дБ, типично)
Произвольная форма волны	1мкГц -10МГц
Разрешение по частоте	1 мкГц или 7 значащих цифр
Стабильность частоты	±30 частей на миллион при 0±40℃
Частота Скорость старения	±30 частей на миллион в год
Произвольный
Длина формы волны	2 - 8 тыс. очков
Частота дискретизации	125Ма/с	300Ма/с
Амплитуда
в нагрузку 50 Ом	1 мВпик-20 Впик（≤10 МГц） 1 мВпик-4 Впик（≤60 МГц）
Диапазон смещения постоянного тока (AD+DC)	±(10 Впик – Амплитуда Vpp/2) высокое сопротивление ±(5 Впик – Амплитуда Vpp/2) 50 Ом
Разрешение смещения постоянного тока	1мВ или 4 цифры
Сопротивление нагрузки	50 Ом (типичное)
Точность смещения постоянного тока	±(1 % от \|уставки\| + 1 мВ + амплитуда Vpp x 0,5%)
Модуляция
Тип	AM, FM, PM, FSK, свип, пакетный
Частота внутренней модуляции	2 мГц – 100 кГц
Мести
Перевозчик	Синусоида, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)
Минимальная/максимальная начальная частота	2 мГц (минимум)/максимальная частота соответствующей несущей
Минимальная/максимальная частота завершения	2 мГц (минимум)/максимальная частота соответствующей несущей
Источник триггера	внутренний, ручной
Лопаться
Форма волны	Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна и произвольная волна (кроме постоянного тока)
Типы	N-цикл
Источник триггера	Внутренний, ручной
Несущая частота	1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей /2
Ввод/вывод
Отображать	3,6-дюймовый TFT LCD с разрешением 480 x 272
Интерфейс связи	USB-устройство
Механические характеристики
Размеры (Ш×В×Г)	200мм x 68,5мм x 74,5мм
Вес (без упаковки)	0,5 кг

Подробная информация о продукте

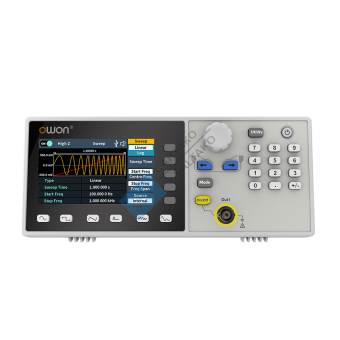

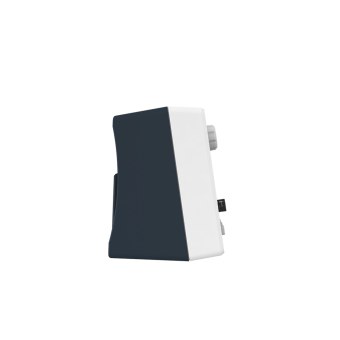

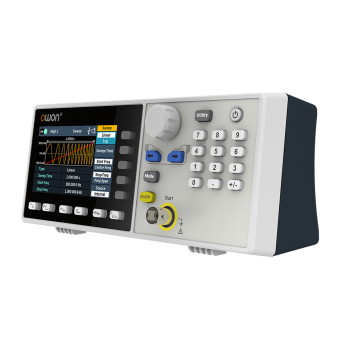

Генератор OWON DGE1030 (DGE1060)

Документы

DGE1000_Waveform_Generator_user_manual Размер: 3,2 мб

Характеристики

Полоса частот, МГц	60
Тип (генератор)	функциональный
