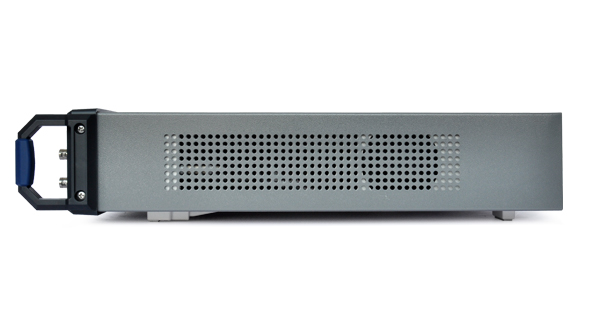

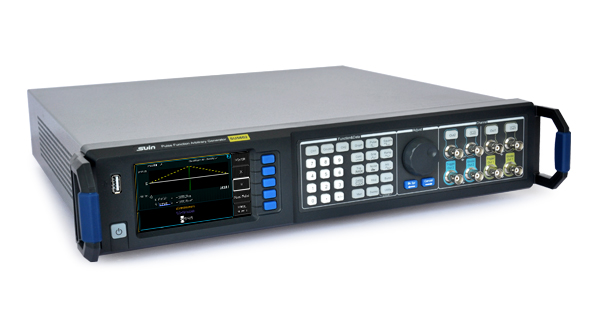

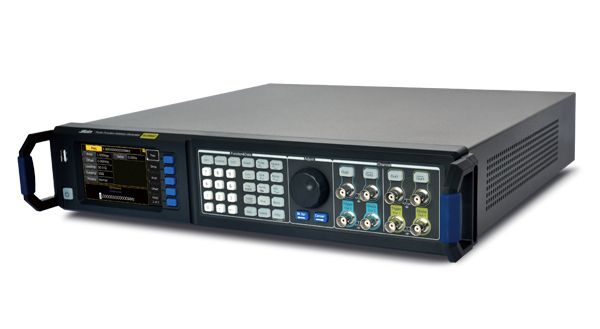

Импульсный генератор SUIN SU5601

SUIN SU5601 Генераторы импульсных сигналов произвольной формы серии SU5600 обладают превосходными техническими характеристиками и мощными функциональными возможностями, которые могут генерировать различные формы сигналов, частота импульса до 120 МГц и синуса до 240 МГц. Генератор шаблонов также доступен для SU5601 и SU5602, может генерировать идеальные и произвольные битовые шаблоны со скоростью до 120 Мбит/с. Благодаря множеству рабочих режимов: модуляция, пакетный режим и развертка, вы можете быстро выполнять различные измерительные работы.

Модели: SU5602 SU5603 SU5604

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

*  Возможность выбора 1 или 2 каналов, дифференциальные выходы
*  Шум с выбираемым пик-фактором и временем повторения сигнала 26 дней
*  14-битный, 2ГВыб/с произвольный сигнал, глубокая память произвольных сигналов 512 тыс. выборок на канал
*  Поддерживаются режимы триггера, развертки и пакетной съемки.
*  Генератор шаблонов с памятью 16 Мбит опционален

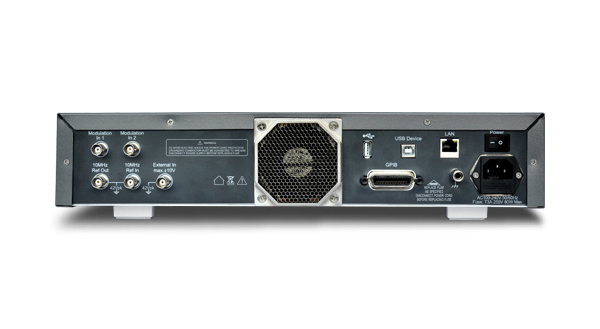

*  Предусмотрены интерфейсы связи USB Device , USB Host, LAN и GPIB

Характеристики генератора импульсных сигналов произвольной формы серии SU5600

Модель		SU5601	SU5602	SU5603	SU5604
Выход		1	2	1	2
Генератор Паттера		Да	Да	Нет	Нет
Пульс	Частота	1мкГц~120МГц
	Разрешение	1мкГц
	Ширина импульса	4,1 нс до ( период - 4,1 нс) тип.
	Точность	± 500пс ± 50ppm
	Время перехода	2,5нс~1000с (10%~90%)
	Точность	± 500пс ( < 50нс , 1В пик-пик )
Синус	Частота	1мкГц~240МГц
	Разрешение	1мкГц
Квадрат	Частота	1мкГц~120МГц
	Рабочий цикл	0,1%~99,9% ( ограничено настройкой частоты)
Рампа	Частота	1мкГц~5МГц
	Симметрия	0.0%~100%
Шум	Пропускная способность	120 МГц тип.
	Амплитуда Распределение	Выбираемый гауссовский, определяемый пользователем
	Крест-фактор (пик/среднеквадратичное значение) выбираемый	3,1, 4,8, 6,0, 7,0 типично (распределение Гаусса)
	Время повторения	26 дней
Произвольный	ЦАП Частота дискретизации	2GSa/s , фиксированный
	Длина	2~512 тыс. баллов
	Разрешение ЦАП	14 бит
	Частота	1мкГц~120МГц
	Разрешение	1мкГц
	ПП джиттер	1нс тип.
Модуляция	AM , FM , PM	Форма несущей : синусоидальная , прямоугольная , линейная , произвольная . Внутренняя модуляция : синусоидальная, прямоугольная , линейная ( вверх , 50% , вниз ) , шумовая , произвольная Частота модуляции : 1 мГц~10 МГц
	ФСК	Форма несущей : синусоидальная , прямоугольная , линейная , произвольная . Внутренняя модуляция : 50% s- квадрат Частота FSK : Внутренняя : 1 мГц~50 МГц , Внешняя : DC~10 МГц Диапазон частот : 1 мГц~240 МГц
	ШИМ	Форма несущей волны : импульсная Внутренняя модуляция : синус, квадрат , r amp ( up ,50 %,d own ) , no is e , произвольная Частота модуляции : Внутренняя : 1 мГц~10 МГц , Внешняя : DC ~10 МГц , Смещение : 0%~99,9% ширины импульса
Мести	Форма волны	Импульс , синус , квадрат , ампера , треугольник , произвольный
	Время подметания	100мкс~500с
	Старт/ Стоп частота	1 мкГц~240 МГц (макс. частота зависит от выбранной формы волны)
Лопаться	Форма волны	Импульс , синус , квадрат , ампера , треугольник , произвольный
	Частота	1мкГц~120МГц
	# форм волн в рывке	2~2 ³¹ -1
Выход	Макс . частота	120 МГц импульс /240 МГц синус
	Тип	Односторонний или дифференциальный
	Амплитуда (50 Ом~50 Ом)	50 мВпик-пик~10 Впик-пик ( <50 МГц ) 50 мВпик-пик~5 Впик-пик ( ≤120 МГц ) 50 мВпик-пик~3 Впик-пик ( >120 МГц )
	Смещение постоянного тока точность	Напряжение (50 Ом~50 Ом) -10 В~+10 В тип.
Шаблон Генератор ( Только для SU5601/ SU5602 )	Скорость передачи данных	1мкбит/с~120Мбит/с
	Память образца	16Мбит
	Количество уровней	2 , 3 или 4 (по выбору пользователя)
	Режимы триггера	Непрерывный, стробируемый , один бит на событие триггера , одна последовательность на одно событие-триггер
	Источники узоров	Внутренние : PRBS-7 , 9 , 11 , 15 , 23 и 31 Пользователь определяет d Внешний вход
	Модуляция	AM , FM , PM
	Произвольный форма бита	Определяемые пользователем и предопределенные битовые переходы с количеством переходов до 64 произвольные точки формы сигнала на битовый переход

* Многофункциональный генератор сигналов

Могут быть сгенерированы импульсный, синусоидальный, прямоугольный, пилообразный, шумовой, произвольный и шаблонный (опционально) сигналы .

Существует множество генераторов сигналов с различными возможностями генерации.

Серия SU5600

* Богатая функция модуляции

Возможности модуляции FM, AM, PM, PWM, FSK до 10 МГц.

Серия SU5600

* Соединение каналов

Два независимых выходных канала, можно реализовать соединение каналов,

такие как: частота, период, формы волн и т. д.

Серия SU5600

* Регулируемое время фронта импульса

Время скачка импульса составляет минимум 2,5 нс, с переменным временем нарастания/спада.

Серия SU5600

* Функция редактирования формы бита

Максимум 4 бита, и каждый бит имеет до 64 точек, форма бита будет применена к шаблону волновых форм,

Также вы можете использовать встроенные в инструменты формы бит для нанесения.

Серия SU5600

* Бесплатное программное обеспечение для редактирования произвольных сигналов

Обеспечивает мощную функцию редактирования произвольной формы сигнала,

поддерживают различные базовые формы волн, пользователь также может создавать формы волн вручную.

Серия SU5600

Импульсный генератор SUIN SU5601
Модели: SU5602 SU5603 SU5604

Характеристики

Полоса частот, МГц	120
Тип (генератор)	импульсный
