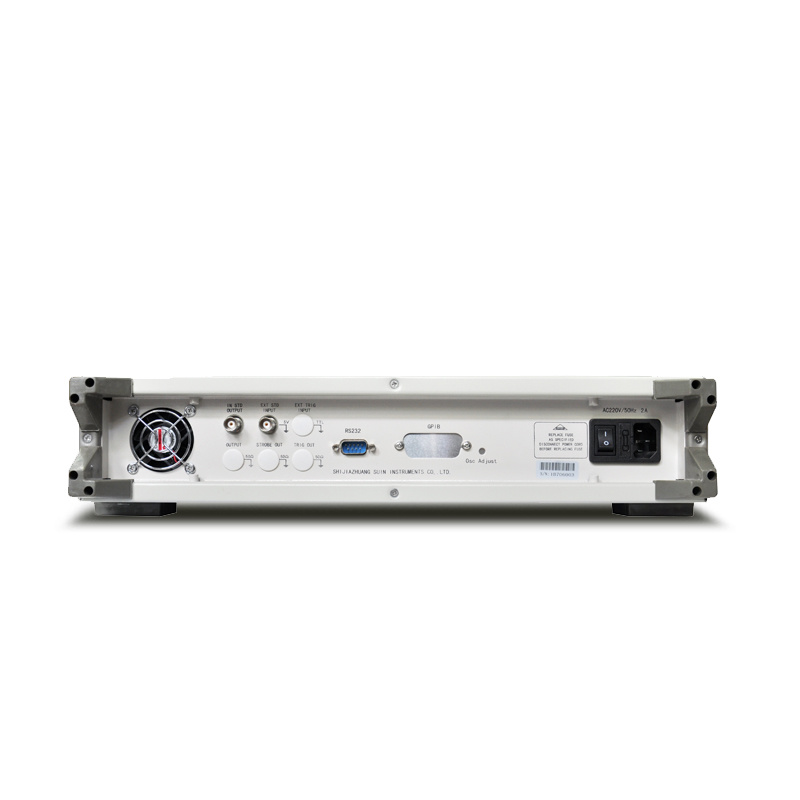

Генератор импульсных паттернов SUIN SU5101

SUIN SU5101 - цифровой генератор импульсных шаблонов  в отличие от других генераторов сигналов выводят аналоговые формы волн, генераторы шаблонов серии SU5000 выводят цифровые формы волн шаблонов, используя кварцевый генератор в качестве временной базы, также имеют функцию хранения и вызова данных. Он имеет внутренний, внешний, ручной режимы запуска и Ext. Вход запуска 1 Гц ~ 10 МГц для квадрата, частота шаблона 2 мГц ~ 50 МГц для SU5303. Режим выходного импульса может быть непрерывным, одиночным, с управлением затвором. Благодаря этим характеристикам он находит применение в образовании, навигации, связи и системах тестирования нагрузки электропитания.

Технические характеристики цифрового генератора шаблонов серии SU5000

	SU5101/5102	SU5202G	SU5302	SU5303
Канал	1/2	2	2	1
Форма волны
Пульс	Одинарный/Двойной, Логика Положительная/Отрицательная, Положительная/Отрицательная Полярная	Одинарный/Двойной, Логика Положительная/Отрицательная		Логика Положительная/Отрицательная
Время на грани	≤10нс	≤10нс	8нс ~ 1мс	8нс ~ 1мс
Перелет	≤ 10%	≤ 10%	≤ 10%	≤ 5%
Время
Период импульса	20нс ~ 10000с (диапазон частот: 0,1мГц ~ 50МГц)
Временной интервал	5нс ~ 10000с			8нс ~ 9999,5с
Разрешение	5 нс (низкий диапазон), 10 мкс (высокий диапазон)			0,1 нс (типично)
Ошибка интервала	± (T×5×10-5 + 5нс)(Низкий диапазон), ±(T×5×10-5 + 10мкс) (Высокий диапазон)			±(T×5×10-5+5нс)
Шаблон	Н/Д		Длина:4095бит	Длина:16384бит
			Формат:NRZ	Формат:NRZ, RZ
			Частота: 100 мГц ~ 50 МГц	Частота: 2 мГц ~ 50 МГц
			Разрешение: 0,1 Гц
Смещение амплитуды
Диапазон амплитуды	50мВ ~ 10В (Высокий Z)	50мВ ~ 5В (50Ом)	50мВ ~ 5В (50Ом)	50мВ ~ 5В (50Ом)
Диапазон смещения	50мВ ~ 10В (Высокий Z)	50мВ ~ 5В (50Ом)	50мВ ~ 5В (50Ом)	-5В~ 5В (50Ом)
Выходное сопротивление	50 Ом
ТТЛ
Уровень TTL/COMS	Низкий уровень ≤ 0,3 В, высокий уровень ≥ 3,0 В (высокоомная нагрузка)
Выходное сопротивление	50 Ом
Лопаться
Количество всплесков	2 ~ 65000 циклов
Режим серийной съемки	Непрерывный, Однократный
ВНЕШНИЙ СТАНДАРТНЫЙ ВХОД
Частота	10M множественный
Амплитуда	0,5-5 В, связь по переменному току
Курок
Режим триггера	Внутренний, Внешний, Ручной
Вход внешнего триггера	Частота: 1 Гц ~ 10 МГц (прямоугольный), амплитуда: 1 В пик-пик ~ 20 В пик-пик
Входное сопротивление	≥100кОм
Общие характеристики
Власть	AC110-240 В, 50/60 Гц, <80 ВА
Отображать	ВФД	5,7-дюймовый TFT-ЖК-дисплей	5,7-дюймовый TFT-ЖК-дисплей	4,3-дюймовый TFT-ЖК-дисплей
Дополнительный интерфейс	USB, GPIB	RS232(стандарт),GPIB	RS-232 (Стандарт)	RS232(стандарт),GPIB
Размеры и вес	254×103×384 мм, Около 3 кг	330×155×300 мм, примерно 4,2 кг		450×100×475 мм, Около 6,0 кг

Цифровой генератор шаблонов — это универсальный инструмент, используемый в электронике для создания точных шаблонов сигналов. Аналогично, генератор импульсных шаблонов и цифровой генератор импульсов необходимы для создания определенных временных последовательностей при тестировании и разработке. Генератор шаблонов может также относиться к таким инструментам, как генератор шаблонов HTML или генератор шаблонов ввода HTML, которые помогают разработчикам определять правила проверки ввода для форм. Для приложений, связанных с сигналами, часто используется генератор импульсных шаблонов или импульсных сигналов для создания точных выходных сигналов.

Генератор импульсных паттернов SUIN SU5101

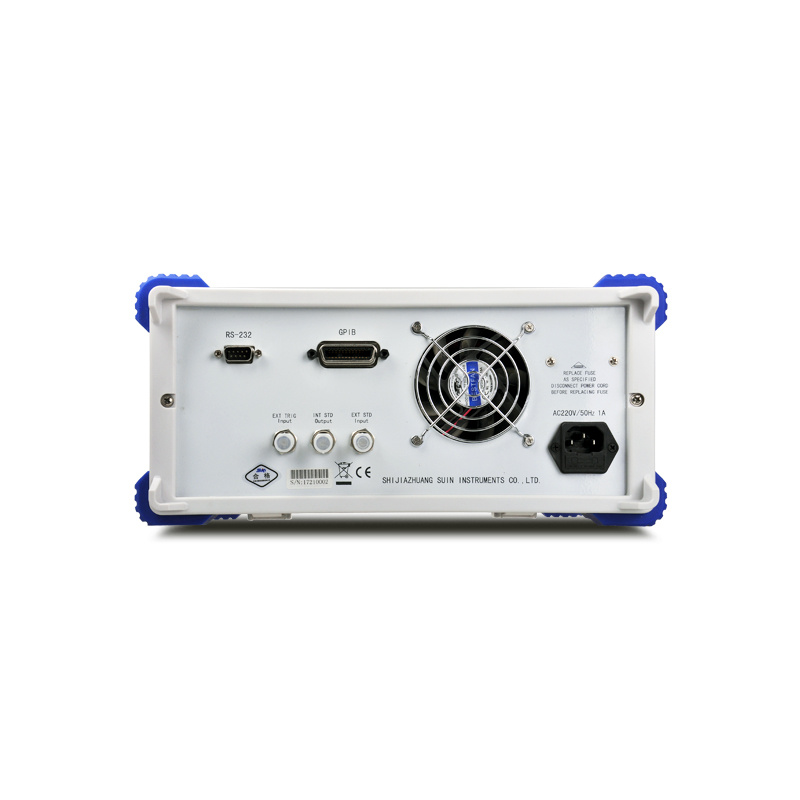

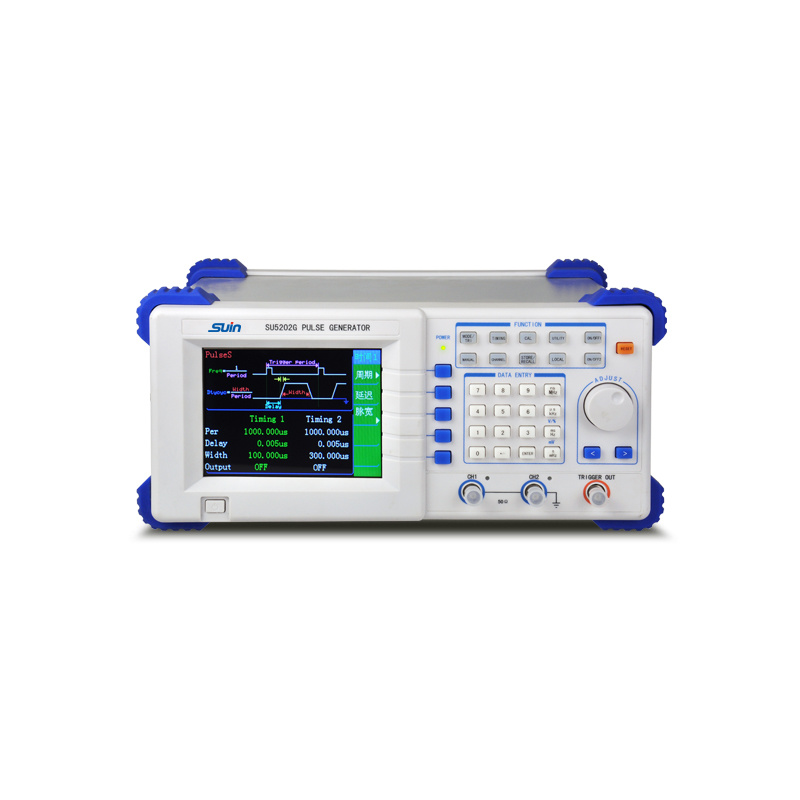

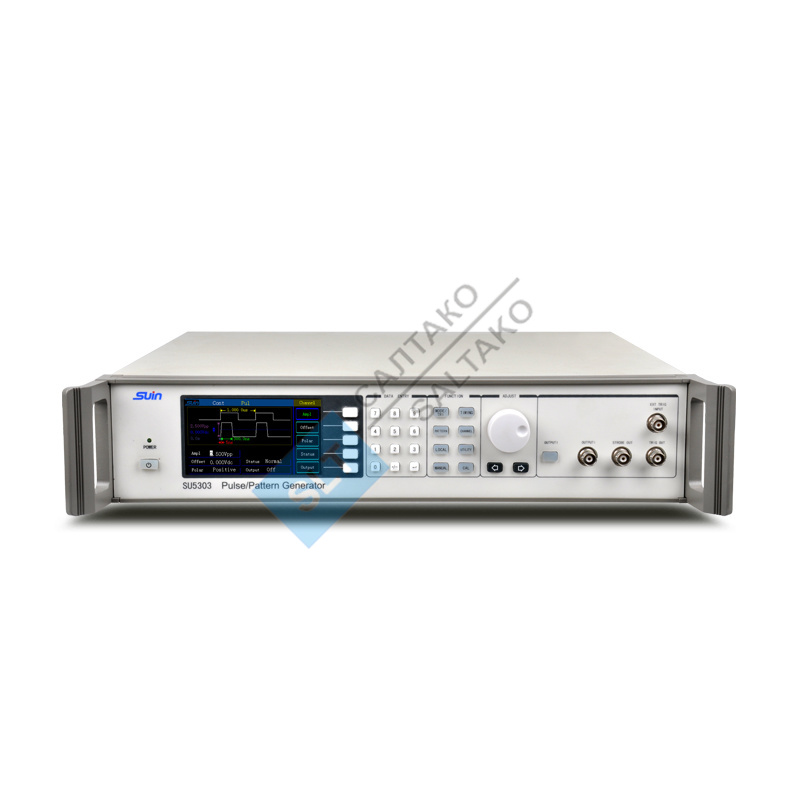

Модели:  SU5102   SU5202G   SU5302   SU5303
