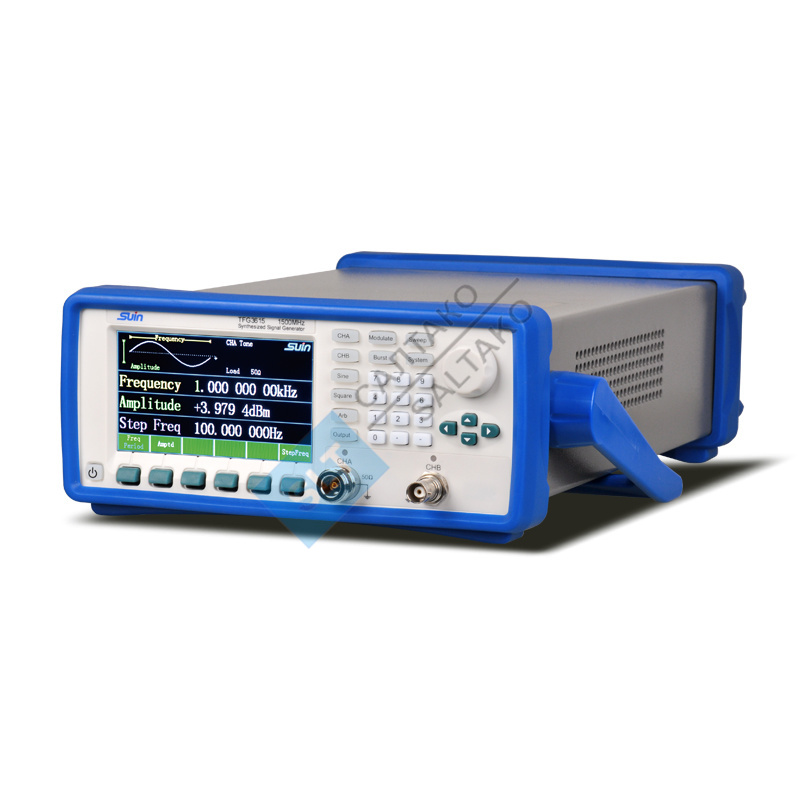

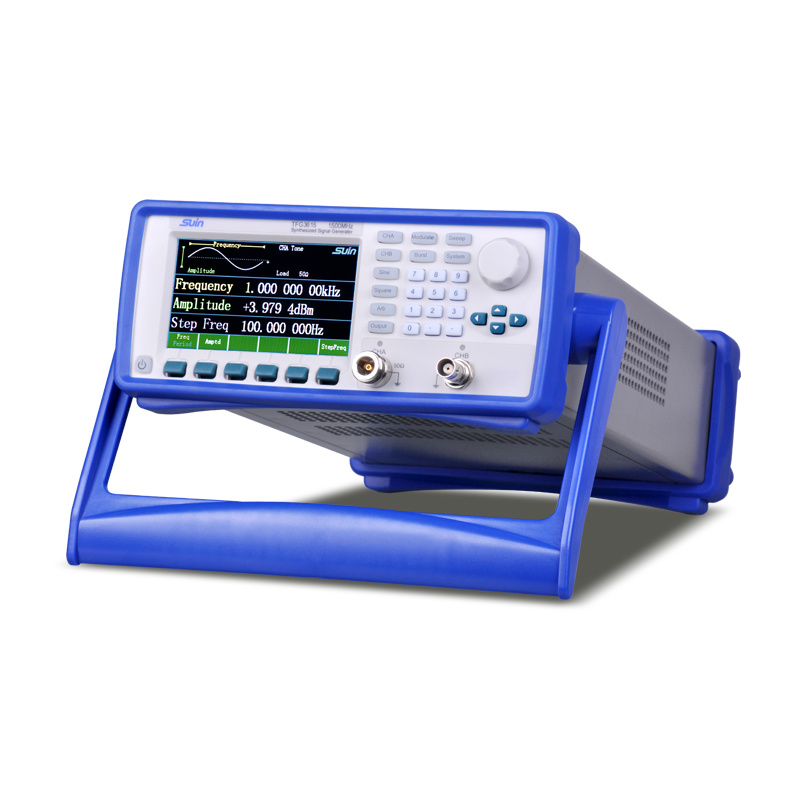

Генератор ВЧ SUIN TFG3605 (TFG3610 TFG3615)

SUIN TFG3605 (TFG3610  TFG3615) Применяя технику DDS и PLL, с FPGA и системой SOPC, генератор синтезированных сигналов серии TFG3600 может измерять максимальную частоту 1,5 ГГц, точность частоты до 1 ppm. Это действительно сильный помощник в областях образования, лабораторной работы, телекоммуникаций и метрологии.

Генератор радиочастотных сигналов — это важный инструмент, используемый для генерации радиочастотных сигналов с точными характеристиками частоты, амплитуды и формы волны. Он широко используется при тестировании, разработке и калибровке радиочастотных устройств, систем связи и электроники. Этот универсальный прибор может генерировать непрерывные или модулированные сигналы, что делает его идеальным для различных приложений, включая беспроводную связь, радиолокацию, вещание и обработку сигналов.

Генератор радиочастотных сигналов обычно предлагает широкий диапазон частот, от низких частот до нескольких ГГц, и способен производить стабильные сигналы с низким уровнем искажений. Он используется для проверки производительности радиочастотных компонентов, таких как усилители, фильтры, антенны и приемники. Благодаря таким функциям, как частотная развертка, измерение фазового шума и возможности модуляции, он предоставляет инженерам и техникам необходимые инструменты для эффективной разработки и устранения неисправностей радиочастотных систем.

Функции

* Идеальное сочетание технологий DDS и PLL

* Верхний предел частоты до 1,5 ГГц

* Более высокий уровень точности частоты, до 1 ppm

* Полная функция модуляции AM/FM/FSK/PSK

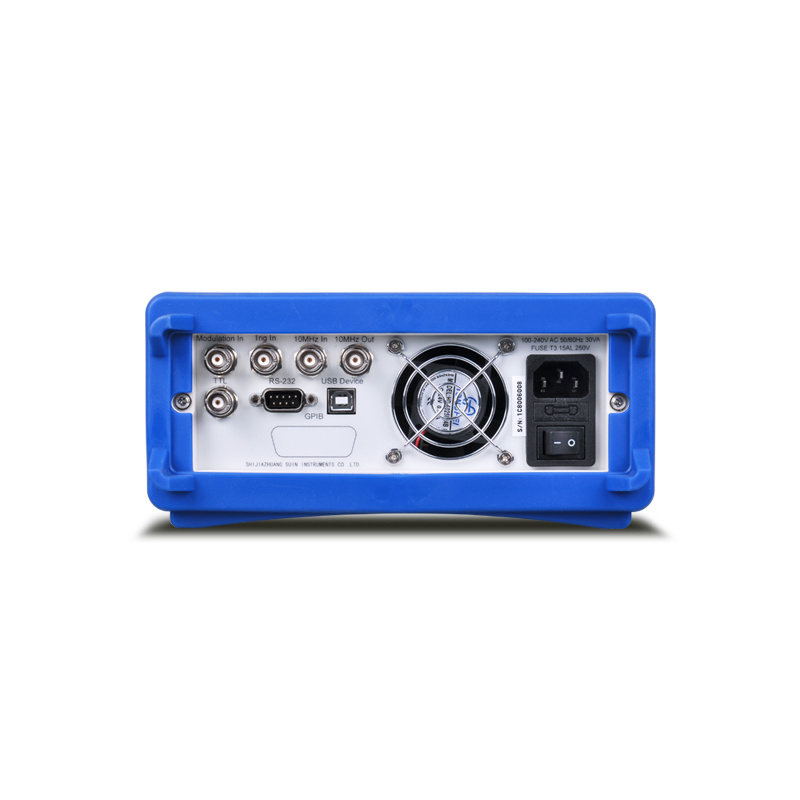

* Стандартный интерфейс связи: USB-устройство, RS-232

Основные преимущества

Сверхвысокая точность: точность частоты ±1ppm обеспечивает надежную стабильность сигнала.

Расширенная модуляция: поддерживает сложные сценарии (например, PSK/FSK для цифровой связи).

Широкий динамический диапазон: выходные уровни от **-127 дБм до +13 дБм** для чувствительного и мощного тестирования.

Портативность: Компактная и легкая конструкция для использования в лабораторных и полевых условиях.

Технические характеристики

CHA
		TFG3605   TFG3615   TFG3610
Частота
Диапазон	Синус	1 мкГц ~ 500 МГц 1 мкГц ~ 1500 МГц 1 мкГц ~ 1000 МГц
	Квадрат	1мкГц ~ 80МГц
Разрешение		1 мкГц (несущая частота ≤80 МГц)
		1 Гц (несущая частота>80 МГц)
Точность		±1ppm, Частота ≥1,0 ​​кГц, от 18℃ до 28℃
		±50ppm, Частота＜1.0kHz, Мин. выход 1μHz
Уровень выходного синусоидального сигнала
Диапазон	Частота≤500МГц	-127 дБм ~ +13 дБм (-127 дБм ~ -117 дБм типично)
	Частота≤1000МГц	-110 дБм ~ +13 дБм (-100 дБм ~ -110 дБм типично)
	Частота≤1500МГц	-105 дБм ~ +10 дБм (-100 дБм ~ -105 дБм типично)
Разрешение		0,1 дБ
Точность	Частота≤300МГц	настройка ±1 дБм (выходной уровень +13 дБм~-100 дБм)
	Частота≤1500МГц	настройка ±2,2 дБм (уровень выходного сигнала +13 дБм~-80 дБм, значение настройки ±1,5 дБм тип.)
		настройка ±2,7 дБм (уровень выходного сигнала -80 дБм~-100 дБм, значение настройки ±2,0 дБм тип.)
Коэффициент стационарной волны (КСВ)		< 1,8 (выходной уровень ≤0 дБм)
Чистота спектра
Гармонический		< -33 дБн (выходной уровень ≤4 дБм, типичное значение)
Негармонический		< -40 дБн (выходной уровень ≤4 дБм, отклонение CF ≥5 кГц)
Субгармоника		< -40 дБн (выходной уровень ≤4 дБм)
Остаточный FM		< 100 Гц (полоса пропускания: 0,3 ~ 3 кГц, среднеквадратичное значение < 120 МГц)
Квадрат
Время подъема/падения		≤15нс
Перелет		≤5%
Модуляция
Тип		AM,FM, FSK, PSK
Вход внешней модуляции		Диапазон напряжения: 5 В полной шкалы, Входное сопротивление: 10 кОм, Частота: от постоянного тока до 10 кГц
Частота развертки
Скорость развертки		1 мс ~ 800 с Линейный (несущая ≤80 МГц)
		100 мс ~ 800 с Логарифм (несущая ≤80 МГц)
Время шага		50 мс ~ 10 с Линейный (несущая > 80 МГц)
Пакет (несущая частота ≤80 МГц)
Количество всплесков		от 1 до 10000 циклов
Интервал		0,1 мс – 800 с
ЧБ
Частота
Диапазон		1мкГц ~ 10МГц
Разрешение		1мкГц
Точность		±1ppm, Частота ≥1,0 ​​кГц, от 18℃ до 28℃
		±50ppm, Частота＜1.0kHz, Мин. выход 1μHz
Форма волны
Тип		Синус, квадрат, пилообразный, импульсный, синусоидальный, экспоненциальный, шум, постоянный ток
Квадрат	Время подъема/падения	≤50нс
	Рабочий цикл	0,01% ~ 99,99%
Пульс	Время подъема/падения	≤50нс
	Ширина импульса	20нс ~ 20с
Рампа	Симметрия	0,0% ~ 100,0%
Выход
Амплитуда		1 мВpp до 10 Вpp (50 Ом), 2 мВpp до 20 Вpp (высокий импеданс)
Компенсировать		±5 Впик. перем.+пост. ток (50 Ом), ±10 Впик. перем.+пост. ток (высокий импеданс)
Разрешение		5мВпик-пик
Точность		±(1% от настройки + 10 мВпик)(1 кГц синусоида)
Плоскостность		± 0,5 дБ (1 МГц синусоида, 1 В пик-пик)
Общие характеристики
Власть		AC100V~240V, 50/60Hz, 50VA Max
Размеры и вес		254×103×374 мм, 4,2 кг

Генератор радиочастот является важным инструментом в различных отраслях промышленности для получения точных сигналов. Среди них генератор радиочастотных сигналов особенно полезен для целей тестирования и разработки. Инженеры часто полагаются на генератор радиочастотных сигналов для создания точных форм сигналов, в то время как аналоговые генераторы сигналов используются для генерации непрерывных волновых сигналов. Сочетание генераторов аналоговых радиочастотных сигналов и генераторов радиочастотных сигналов обеспечивает комплексное решение как для аналоговых, так и для цифровых испытательных сред. Для приложений вещания генераторы радиочастотных сигналов незаменимы для обеспечения целостности сигнала. Когда дело доходит до тестирования и калибровки, испытательное оборудование для генераторов аналоговых сигналов и радиочастотных сигналов играет решающую роль. Будь то для базового тестирования или более сложных задач, радиочастотный генератор служит надежным устройством генератора частоты для удовлетворения различных потребностей в генерации сигнала.

Генератор радиочастотных сигналов TFG3600

Генератор радиочастотных сигналов , обычно называемый генератором радиочастотных сигналов , является важнейшим инструментом в области электроники и телекоммуникаций. Он используется для генерации точных радиочастотных сигналов с различными формами волн для целей тестирования и калибровки. От простых синусоидальных волн до сложных модулированных сигналов, генераторы радиочастотных сигналов играют важную роль в разработке, тестировании и проверке электронных систем.

Применение генераторов радиочастотных сигналов

Генераторы радиочастотных сигналов находят применение в различных отраслях и областях, в том числе:

Тестирование электроники: тестирование и определение характеристик электронных компонентов, таких как усилители, фильтры и смесители.

Телекоммуникации: проверка работоспособности систем связи, включая мобильные сети и беспроводные устройства.

Исследования и разработки: создание прототипов и тестирование радиочастотных схем, проведение экспериментов и изучение новых конструкций.

Аэрокосмическая и оборонная промышленность: оценка эффективности радаров, спутниковых систем связи и оборудования радиоэлектронной борьбы.

Технология, лежащая в основе генераторов радиочастотных сигналов

Чтобы понять технологию, лежащую в основе генераторов радиочастотных сигналов, нам необходимо изучить методы и компоненты, которые обеспечивают точную генерацию сигналов.

Прямой цифровой синтез (DDS)

DDS — это ключевой метод, используемый в генераторах радиочастотных сигналов для создания точных форм сигналов в цифровом виде. Он включает в себя генерацию цифрового представления формы сигнала и преобразование его в аналоговый сигнал с использованием высокоскоростного цифро-аналогового преобразователя (ЦАП).

Синтезаторы частот

Синтезаторы частот являются важнейшими компонентами, обеспечивающими стабильное и точное управление частотой в генераторах радиочастотных сигналов. Они используют контуры фазовой автоподстройки частоты (ФАПЧ) для генерации точных частот на основе опорного тактового сигнала.

Методы модуляции

Генераторы радиочастотных сигналов используют различные методы модуляции, такие как амплитудная модуляция (АМ), частотная модуляция (ЧМ) и фазовая модуляция (ФМ), для создания модулированных сигналов для тестирования систем связи.

Генератор ВЧ SUIN TFG3605
Модели:  TFG3610  TFG3615
