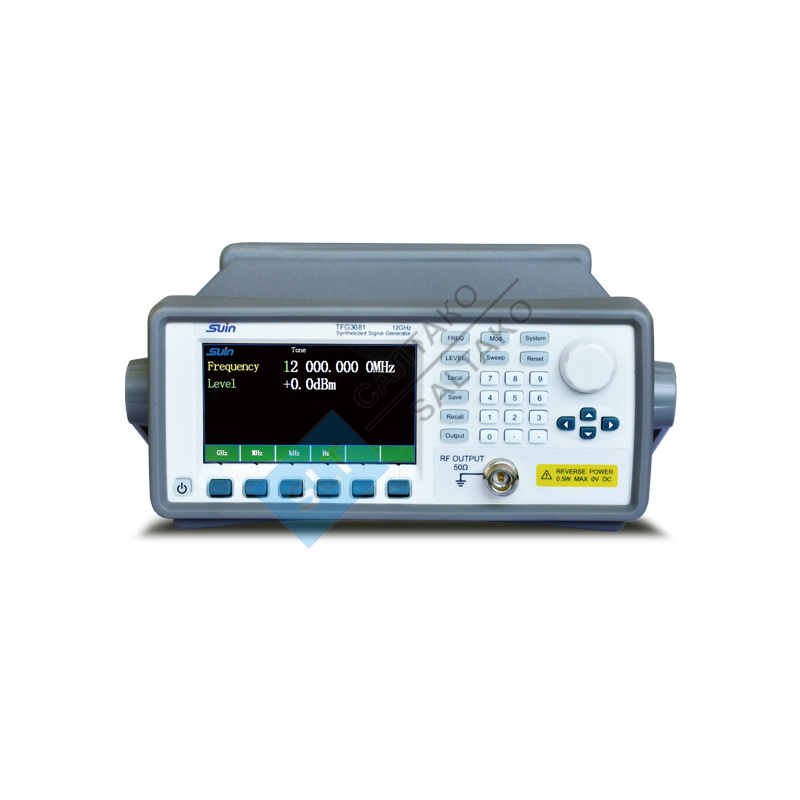

SUIN TFG3681 Генератор ВЧ

Генератор микроволновых сигналов SUIN TFG3681 — это устройство, которое производит непрерывный или импульсный сигнал микроволновой частоты. Он используется в различных приложениях, таких как тестирование и устранение неисправностей микроволновых систем связи, радаров и другого электронного оборудования.

Особенность

Технические характеристики

	TFG3681
Диапазон частот	10 МГц ~ 12 ГГц
Разрешение	20 Гц
	1 мГц (опция)
Точность	±1ppm,Частота≥1.0kHz,18ºC-28ºC
Амплитуда генератора СВЧ-сигналов
Диапазон настройки	-25 дБм~+15 дБм
Указанный диапазон	-10 дБм~+13 дБм
Разрешение	0,1 дБ
Точность	±1,5 дБм от настройки (выходной уровень: +13 дБм~-10 дБм)
Выходное сопротивление	50 Ом
Чистота спектра генератора микроволнового сигнала
Гармонический	<-35 дБн
Негармонический	<-70 дБн
Фазовый шум	-94 дБн/Гц при 10 кГц, на выходе 10 ГГц
Модуляция генератора микроволнового сигнала
Коэффициент прерывания-завершения PM	60 дБн
Диапазон времени включения-выключения	100нс-10мс
Общие характеристики
Власть	AC200В~240В, 50(1±10%)Гц,<40ВА
Размеры и вес	254*103*374мм,4.2кг

Генератор микроволновых сигналов 10 МГц~12 ГГц — это высокопроизводительный прибор, предназначенный для генерации микроволновых сигналов в широком диапазоне частот от 10 МГц до 12 ГГц. Этот широкий диапазон частот делает его идеальным для различных приложений в области тестирования ВЧ и СВЧ, включая связь, радары, спутниковые системы и аэрокосмическую промышленность.

Генератор сигналов способен выдавать стабильные сигналы с низким уровнем шума и точным контролем частоты, что позволяет проводить точное тестирование и калибровку радиочастотных компонентов, антенн и других микроволновых устройств. Он часто поддерживает различные типы модуляции, такие как AM, FM и импульсная модуляция, что делает его универсальным для различных сценариев тестирования. Благодаря своей способности генерировать непрерывные (CW) или модулированные сигналы, генератор микроволновых сигналов 10 МГц ~ 12 ГГц является важным инструментом для инженеров и техников, работающих в области исследований, разработки, производства и обслуживания микроволновых и радиочастотных систем.

Основные характеристики

Качество сигнала

Сверхнизкий фазовый шум: < -110 дБн/Гц при 1 ГГц, смещение 10 кГц (типичное).

Превосходное подавление побочных излучений: >70 дБн (полный диапазон частот).

Подавление шума: минимальный уровень шума -150 дБм/Гц.

Стабильность частоты: ±0,1ppm (годовая скорость старения).

Производительность системы

Разрешение по частоте: 0,1 Гц (программируемое).

Диапазон выходной мощности: от -130 дБм до +20 дБм.

Неравномерность мощности: ±1,5 дБ во всем диапазоне частот.

Гармонические искажения: < -60 дБн (до 12 ГГц).

Возможности модуляции

Стандартная модуляция: АМ, ЧМ, ФМ и импульсная модуляция.

Расширенная модуляция: дополнительная IQ-модуляция и генерация сигналов произвольной формы.

Параметры импульса: Регулируемая ширина импульса (10 нс–10 с) и скважность (0,1–99,9%).

Интерфейсы и управление

Интерфейс передней панели: сенсорный графический интерфейс с интуитивно понятной настройкой параметров.

Дистанционное управление: USB, LAN, GPIB (совместимость с командами SCPI).

Внешний опорный вход: 10 МГц ±5 ppm (для синхронизации системы).
