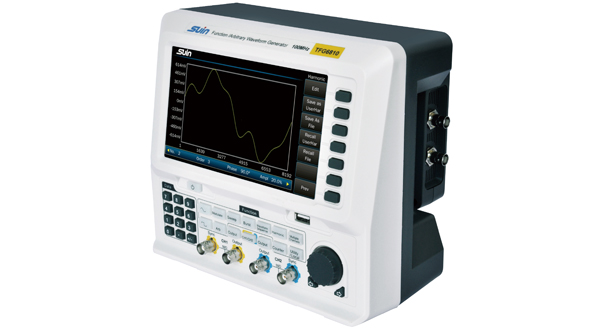

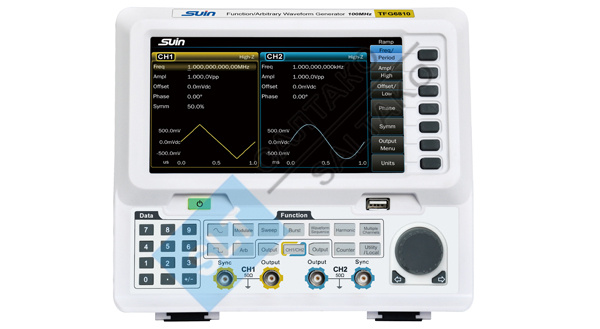

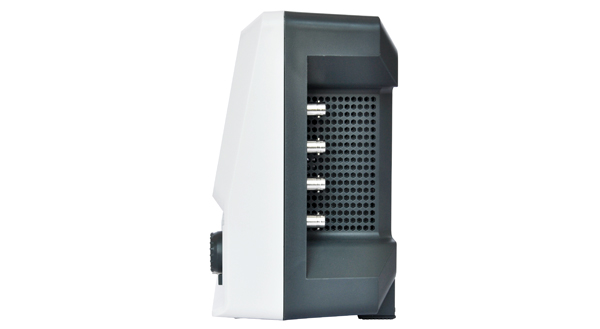

Генератор сигналов произвольной формы SUIN TFG6810

SUIN TFG6810  С частотами до 100 МГц, разрешением 16 бит и произвольными формами волн до 16 Мт, продукты серии TFG6800 могут воспроизводить любые формы волн с высоким качеством. Новая портативная конструкция и дополнительный усилитель мощности делают этот генератор одним из самых гибких и популярных на рынке. Его можно использовать в различных приложениях, таких как тестирование электронных схем, генерация сигналов для научных экспериментов и моделирование сигналов реального мира.

Технические характеристики

		TFG6803	TFG6806	TFG6810
Frequency
Sine/Square		1μ Hz-35 MHz	1 μHz-65 MHz	1 μHz-100 MHz
Pulse		1μHz-25MHz
Ramp		1μHz-3MHz
PRBS		1kbps~60Mbps
Noise (-3dB)		100MHz Width
Other		1μHz~20MHz
Resolution		1μHz or 12 digits
Accuracy		±(20ppm + 14pHz)
Waveform
Type		165   kinds include: Sine, Square, Ramp, Pulse,   Noise, DC, PRBS, user-defined,Arbitrary waveform, user-defined harmonic, etc
Sample rate		250MSa/s
Vertical resolution		16 bits
Arbitrary	Sample Rate	1μSa/s~125MSa/s
	Length	2-16Mpts
	Resolution	16 bits
Square	Rise/Fall Time	≤4.2ns
	Duty Cycle	0.0001%~99.9999%
Pulse	Rise/Fall Time	≥8ns
	Width	13ns ~ (period - 13ns)
Amplitude(High Z)
Range		2mVpp~20Vpp,   frequency≤10MHz 2mVpp~10Vpp, frequency>10MHz
Resolution		1mVpp or 4digits
Accuracy		±(of   settings value×1%＋1mV), Sine 1kHz,     ≥10mVpp, offset 0V
Offset(High Z)
Range		±10Vpk(ac＋dc)
Resolution		1mVdc
Accuracy		±(|setting   value|×1%＋2mV＋amplitude value ×0.5%)
Sweep
Range		1μHz ~ upper frequency   limit
Type		Linear, logarithmic
Time		1ms to 500s
Modulation
FM,AM,PM, PWM, Sum	Carrier Waveform	Sine, Square, Ramp (only   pulse for PWM), etc.
	Modulating Waveform	Sine, Square, Ramp, etc.
	Modulating Frequency	1mHz to 100kHz
FSK,4FSK, NFSK,PSK, 4PSK,NPSK, ASK,OSK	Carrier Waveform	Sine, Square, Ramp, ect
	Hop Frequency	1μHz -upper limits
	Hop Rate	1mHz to 1MHz
Burst
Mode		Triggered, Gated
Period		1μs to 600s
Count		1 to 100000000 cycles
Counter
Frequency Range		1mHz to 350MHz(DC Couple) 10Hz to 350MHz(AC Couple)
Resolution		8 digits/s
Period and Pulse Width Measurement		100ns to 20s
Duty Cycle Measurement		0.1% to 99.9%
General Characteristic
Power		AC   100~240V, 50/60Hz ±10%
		AC   100~120V, 400Hz ±10%
Dimension & Weight		226mm×200mm×125mm, Approx. 2.9kg
		226mm×200mm×166mm, Approx. 3.3kg (if amplifier power is selected)

Генераторы сигналов серии TFG6800 35 МГц/65 МГц/100 МГц — это многофункциональные генераторы, которые объединяют в себе множество функций, включая генератор функций, генератор сигналов произвольной формы, генератор импульсов, генератор гармоник, аналоговый/цифровой модулятор и счетчик. Все три модели имеют два канала с полностью эквивалентными функциями и точно регулируемыми фазами, что делает их настоящими двухканальными генераторами сигналов.

Применение генератора сигналов серии TFG6800 100 МГц

Данная серия генераторов функциональных сигналов 35/65/100 МГц может широко использоваться в областях образования, НИОКР, промышленного и электротехнического производства, а также испытаний.

Конструктивные особенности генератора сигналов серии TFG6800 с частотой 100 МГц

1. 7-дюймовый сенсорный дисплей для удобства эксплуатации

2. 16-битное вертикальное разрешение для создания более качественной формы сигнала.

3. Синус и квадрат имеют одинаковые характеристики.

4. Функция гармоник дает вам возможность добавлять к вашему сигналу элементы более высокого порядка.

5. 8-разрядный аппаратный частотомер с функцией статистики и входным диапазоном 1 мГц – 350 МГц.

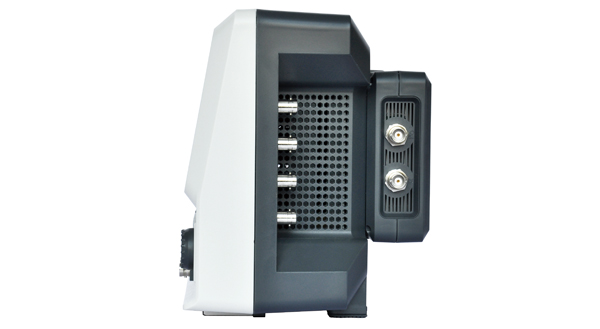

6. Съемный усилитель мощности упрощает установку и демонтаж.

Генератор сигналов произвольной формы (AWG) — это сложное электронное испытательное оборудование, способное создавать широкий спектр электрических волн. Эти устройства необходимы в области электроники и связи для тестирования, проектирования и исследований.

Основные характеристики AWG:

Гибкость формы волны: возможность генерировать любую форму волны, как периодическую, так и непериодическую, путем определения точек формы волны.

Диапазон частот: способен генерировать сигналы в широком диапазоне частот, часто от очень низких частот (Гц) до сотен МГц или даже ГГц.

Управление амплитудой: точный контроль амплитуды генерируемого сигнала.

Управление фазой: возможность регулировки фазы сигнала.

Частота дискретизации: высокая частота дискретизации, позволяющая создавать сигналы с высоким разрешением.

Глубина памяти: Большая глубина памяти для хранения сложных форм сигналов.

Модуляция: поддерживает различные методы модуляции, такие как AM, FM, PM и PWM.

Выходные каналы: несколько выходных каналов для генерации синхронизированных сигналов.

Пользовательский интерфейс: интуитивно понятные пользовательские интерфейсы, часто с графическими дисплеями, для проектирования и обработки сигналов.

Возможности подключения: интерфейсы для подключения к ПК и другим устройствам, часто включающие USB, Ethernet и GPIB для удаленного управления и автоматизации.

Распространенные варианты использования AWG:

Тестирование и разработка:

Тестирование компонентов: используется для тестирования электронных компонентов, таких как усилители, фильтры и АЦП, путем подачи контролируемого входного сигнала.

Тестирование системы: полезно для проверки общей производительности электронных систем и схем.

Коммуникация:

Моделирование сигналов: Моделирование сигналов связи для тестирования приемников и передатчиков.

Модуляция/демодуляция: тестирование схем модуляции и демодуляции в системах связи.

Исследования и разработки:

Экспериментальные формы волн: создание и тестирование новых форм и моделей волн в исследовательских условиях.

Обработка сигналов: тестирование алгоритмов и систем обработки сигналов.

Образование и обучение:

Лабораторные эксперименты: используются в образовательных учреждениях для проведения лабораторных экспериментов и обучения студентов генерации и анализу сигналов.

Медицинское оборудование:

Моделирование биосигналов: генерация биологических сигналов (таких как ЭКГ, ЭЭГ) для тестирования медицинских устройств.

Аэрокосмическая промышленность и оборона:

Радар и сонар: моделирование сигналов радара и сонара для тестирования и разработки.

Радиоэлектронная борьба: генерация сложных сигналов для тестирования и моделирования средств радиоэлектронной борьбы.

Примеры спецификаций AWG:

Типы сигналов: синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, шумовой и произвольный.

Диапазон частот: обычно от постоянного тока до нескольких ГГц.

Частота дискретизации: до нескольких ГВыб/с (гигасэмплов в секунду).

Диапазон амплитуды: часто от нескольких милливольт до нескольких вольт.

Глубина памяти: может варьироваться от нескольких тысяч точек до нескольких миллионов точек.

Как работает AWG:

AWG создает формы волн, используя цифро-аналоговые преобразователи (ЦАП) для преобразования цифровых данных в аналоговый сигнал. Форма волны определяется серией точек данных, хранящихся в памяти AWG, которые ЦАП считывает с заданной частотой дискретизации. Этот процесс позволяет генерировать очень точные и сложные формы волн.

Генератор сигналов произвольной формы SUIN TFG6810
Модели: TFG6803 TFG6806  TFG6810
