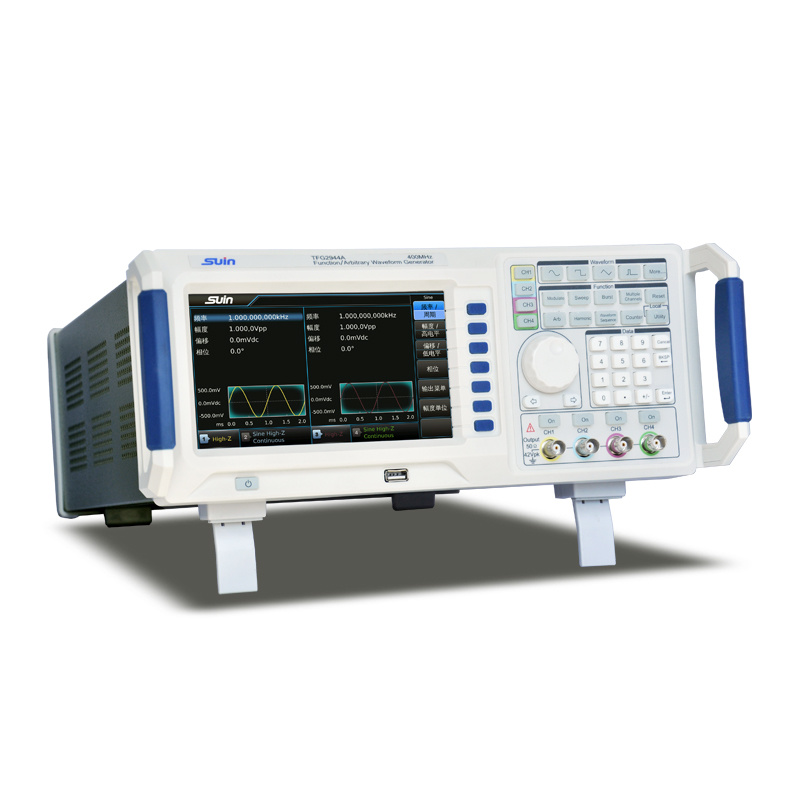

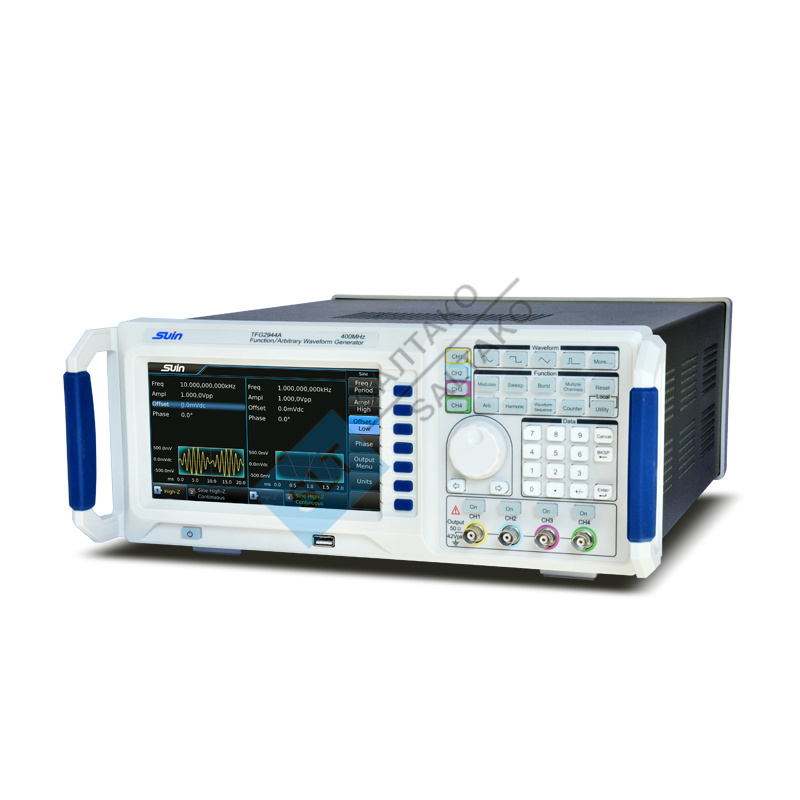

SUIN TFG2944A Генератор сигналов произвольной формы

SUIN TFG2944A  Серия TFG2900A имеет 6 функций, включая генератор функций, генератор любой формы сигнала, генератор шума, генератор импульсов, генератор гармоник и частотомер. Серия включает двух- и четырехканальные модели, которые полностью равноценны.

Технические характеристики

Model		TFG2922A	TFG2924A	TFG2932A	TFG2934A	TFG2942A	TFG2944A
Channel		2	4	2	4	2	4
Frequency
Sine		1μHz~200MHz		1μHz~30MHz		1μHz~400MHz
Square		1μHz~120MHz
Pulse		1μHz~80MHz
Ramp		1μHz~6MHz
Others		1μHz~50MHz
Resolution		1μHz
Accuracy		±1ppm
Waveform
Type		165 kinds include: Sine, Square, Ramp, Pulse, Noise,DC, PRBS, bulit-in arbitrary waveforms and user-defined harmonic, etc.
Sample Rate		1.2GSa/s
Vertical Resolution		14 bits
Arbitrary	Sample Rate	1uSa/s~200MSa/s
	Length	2 ~ 32M points
	Resolution	14 bits
Square	Rise/Fall Time	≤2.5ns
	Duty Cycle	0.01％~99.99％
Pulse	Rise/Fall Time	2.5ns ~1.2s
	Width	4ns~(1000000s ~4ns)
Sine Spectral Purity
Total Distortion		≤0.2% (20Hz~20kHz, 20Vpp)
Phase Noise		<-140dBc @ 10MHz (0dBm, 10kHz offset)
Amplitude
Range (50Ω load)	f≤40MHz	1mVpp~10Vpp
	f≤100MHz	1mVpp~5Vpp
	f≤200MHz	1mVpp~2Vpp
	f≤300MHz	1mVpp~1.5Vpp
	f>300MHz	1mVpp~1Vpp
Accuracy		±(1％of setting＋1mVpp), (Sine 1kHz，0V offset，≥10mVpp)
Offset
Range		±5Vpk ac+dc (50Ω load)
Accuracy		±(1%of setting+2mV+0.5% of amplitude)(High-Z)
Modulation
Type		FM, AM, PM, PWM, Sum, FSK, 4FSK, NFSK, PSK, 4PSK, NPSK,ASK, OSK
Burst
Burst Count		1 to 100000000
General Characteristic
Power		AC 100~240V, 45~65Hz , <70VA(TFG29X2A), <80VA(TFG29X4A)
Dimension & Weight		363*154*327 mm, 7.0KGs, (TFG29X2A)
		363*154*467 mm, 10.0KGs, (TFG29X4A)

Генератор произвольных сигналов — это сложный инструмент, позволяющий создавать настраиваемые сигналы с точным контролем над каждым аспектом. Это идеальное решение для тех, кто ищет гибкость, точность и повторяемость в генерации сигналов. Шагните в мир, где ваше воображение становится реальностью!

Благодаря передовым технологиям и точно спроектированной конструкции он обеспечивает непревзойденную производительность. Плавно переключайтесь между предопределенными формами волн или дайте волю своему воображению с произвольными формами волн, адаптированными под ваши конкретные требования. Возможности безграничны!

Применение

Открывая безграничные возможности, наш генератор волновых форм является универсальным спутником для инженеров, исследователей и энтузиастов. Проводите ли вы новаторские эксперименты или разрабатываете передовые схемы, наш генератор волновых форм здесь, чтобы расширить ваши творческие возможности.

Широко используется в: образовании, НИОКР, производстве, тестировании.

В передовых испытаниях и исследованиях 4-канальный генератор функций является жизненно важным инструментом, особенно когда требуется точность на нескольких выходах. Для более специализированных приложений, таких как ультразвуковые исследования, 4-канальный генератор произвольных сигналов часто используется для создания сложных сигналов. Исследователи, работающие над системами исследования произвольных сигналов, считают эти генераторы необходимыми для своих экспериментов. В частности, использование произвольных сигналов для ультразвуковых исследований позволяет проводить подробный анализ и эксперименты. Возможность манипулировать функцией формы сигнала с помощью генератора функций формы сигнала имеет решающее значение в различных областях, включая обработку сигналов и связь. Многие лаборатории также используют настраиваемый генератор сигналов для индивидуальной генерации сигналов. Для одновременной генерации нескольких сигналов 4-канальный генератор сигналов обеспечивает необходимую гибкость, в то время как электрический генератор сигналов поддерживает широкий спектр потребностей в испытаниях и разработках. Исследования в области произвольных сигналов для ультразвука продолжают извлекать пользу из этих сложных инструментов, расширяя наше понимание и возможности в этой области.

Особенности дизайна

1. 7-дюймовый сенсорный дисплей для удобства эксплуатации.

2. Четыре настоящих канала с одинаковыми характеристиками.

3. Частота дискретизации 1,2 Гвыб/с и вертикальное разрешение 14 бит.

4. Поддержка нескольких выходов сигнала.

5. Время нарастания/спада импульса меньше или равно 2,5 нс.

6. Расширенная функция последовательности сигналов.

Функция нашего генератора сигналов выходит за рамки традиционных генераторов, предлагая полный спектр функций. Исследуйте множество форм сигналов, включая синусоидальные, квадратные, треугольные и другие. Используйте мощь частотной модуляции, амплитудной модуляции и фазовой модуляции для улучшенной манипуляции сигналами. У вас есть свобода экспериментировать, вводить новшества и расширять границы.

Профессионалы в области исследований и ученые оценят нашу систему исследования произвольной формы сигнала. Оснащенная передовыми функциями и удобным интерфейсом, она обеспечивает идеальную платформу для углубленного исследования формы сигнала. Погрузитесь в глубины сложных сигналов, изучите поведение замысловатых схем и раскройте тайны обработки сигналов.

SUIN TFG2944A Генератор сигналов произвольной формы
Модели: TFG2922A  TFG2924A  TFG2932A  TFG2934A  TFG2942A  TFG2944A
