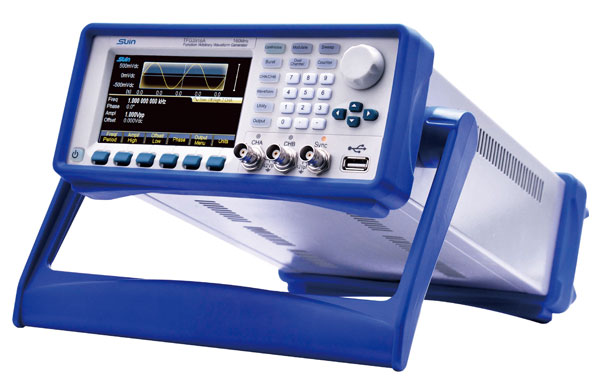

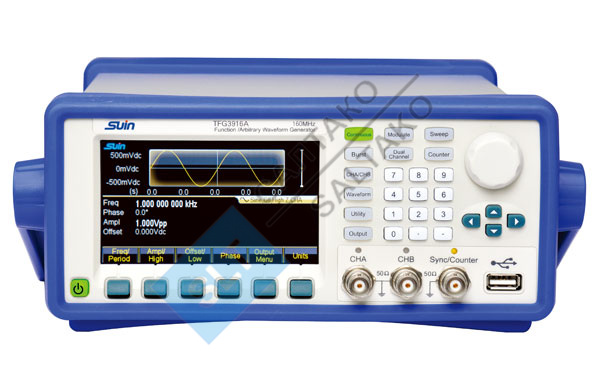

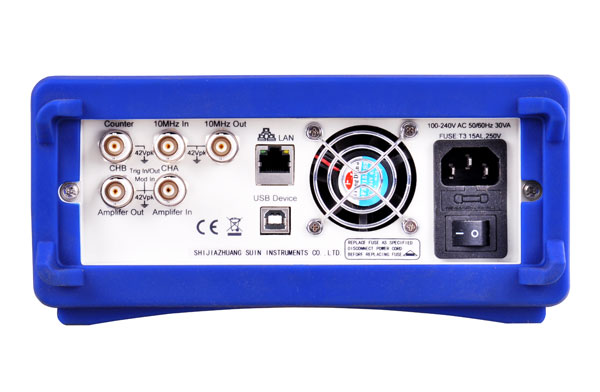

SUIN TFG3916A Генератор сигналов произвольной формы

SUIN TFG3916A Используя технологию DDS, FPGA и систему SOPC, генератор произвольных сигналов серии TFG3900A обладает превосходными функциями, например, он может создавать максимум 150 видов сигналов для удовлетворения ваших лабораторных требований, частота дискретизации 500MSa/s и высокая точность делают тестирование быстрым и простым. По сравнению с другими генераторами сигналов, он имеет более высокую производительность.

Модели: TFG3908A TFG3912A TFG3916A

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

		TFG3908A	TFG3912A	TFG3916A
Frequency
Range	Sine	1 μHz ~ 80 MHz	1 μHz ~ 120 MHz	1 μHz ~ 160 MHz
	Square, Pulse	1 μHz ~ 30 MHz	1 μHz ~ 40 MHz	1 μHz ~ 50 MHz
	Arbitrary	1 μHz ~ 30 MHz
	Ramp	1 μHz ~ 5 MHz
Resolution		1 μHz
Accuracy		±(2 ppm+1 μHz)
Waveform
Type		150 kinds, including sine, square, ramp, pulse, noise, PRBS, Exponential, Logarithm, Tangent, Gaussian, Cardiac, Quake, etc.
Length		16384 points
Sample Rate		500MSa/s
Vertical Resolution		14 bits
Amplitude
Range	Frequency≤40MHz	1mVpp ~ 10Vpp(50Ω load)
	Frequency≤80MHz	1mVpp ~ 5Vpp(50Ω load)
	Frequency≤120MHz	1mVpp ~ 2.5Vpp(50Ω load)
	Frequency>120MHz	1mVpp ~ 2Vpp(50Ω load)
Accuracy		±(setting value×1%＋2mVpp)
Flatness(relative to 1MHz Sine)		±0.2dBm,frequency＜80MHz
		±0.3dBm,frequency≥80MHz
Offset
Range		±10Vpk (ac+dc, open circuit) ±5Vpk(50Ω load)
Accuracy		±(setting value×1%＋2mV＋0.5% of amplitude)
Modulation
FM, AM, PM, PWM, SUM Modulation	Modulation Frequency	1mHz ~ 100kHz (FM, AM, PM, PWM), 1mHz~1MHz (Sum)
	AM Modulating Depth	0% ~ 120%
	Phase Deviation	0° ~ 360°
	Pulse Width Deviation	0% ~ 99%
	Sum Amplitude	0% ~ 100%
	Source	internal, external
FSK, 4FSK, QFSK, PSK, 4PSK, QPSK, ASK, OSK	Hope Frequency	1μHz ~ maximum frequency
	Hope Rate	1mHz ~ 1MHz
	Trigger Source	internal, external
Sweep
Waveform	Sine, Square, Ramp, etc.
Type	Linear, Log, List
Sweep Time	1ms to 500s
Return/Hold/Interval Time	0s to 500s
Trigger source	Internal, External or Manual
Burst
Waveform		sine, square, Ramp, etc.
Period		1μs~500s
Burst Count		1 ~ 100000000
Start/Stop Phase		0° ~ 360°
Trigger Source		internal, external, manual
Channel Coupling
Frequency Coupling		Frequency Ratio, Frequency Difference
Amplitude Offset Coupling		Amplitude Difference, Offset Difference
Waveform Coupling		Comination Amplitude, 0% ~ 100%
SYNC Output
Level		compatible with TTL, rise/fall time≤10nS
Impedance		50Ω (typical)
Counter
Frequency range		0.01Hz ~ 350MHz Resolution: 7 digits/s
Period, Pulse Width Measurement		100ns ~ 20s
Duty Cycle Measurement		0.1% ~ 99.9%
General Characteristics
Power		AC 100 ~ 240V, 45 ~ 65Hz, ＜30VA
Dimension & Weight		367×256×106 mm, 3.7 kg

Особенность

* Два выхода каналов с одинаковой производительностью
* Частота дискретизации 500 Мвыб/с, вертикальное разрешение 14 бит
* Высокая точность 2ppm для обеспечения высококачественной формы сигнала
* 150 встроенных форм волн
* Полные и совершенные функции модуляции
* 7 цифр/с, встроенный счетчик 350 МГц
* Стандартный интерфейс: USB-хост и устройство, а также локальная сеть

SUIN TFG3916A Генератор сигналов произвольной формы

Модели: TFG3908A TFG3912A TFG3916A

Характеристики

Полоса частот, МГц	160
Тип (генератор)	функциональный
