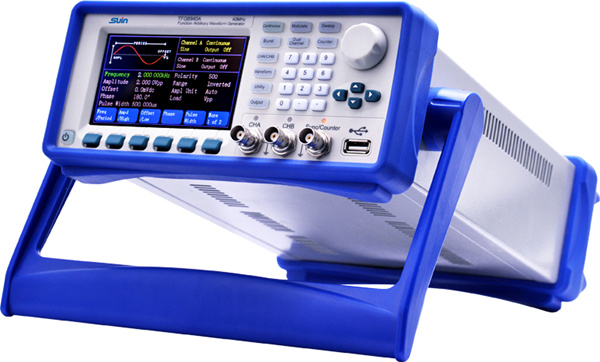

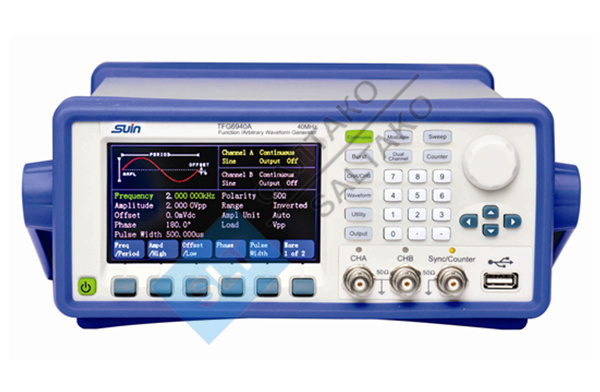

SUIN TFG6960A Генератор сигналов произвольной формы

SUIN TFG6960A Генератор сигналов произвольной формы серии TFG6900A — это высокорентабельный инструмент для вашей повседневной измерительной работы с двумя выходами каналов, максимальным диапазоном частот 60 МГц и многофункциональностью. Он может создавать более точные формы сигналов для соответствия лабораторным требованиям и прост в эксплуатации.

Модели: TFG6910A TFG6920A TFG6930A TFG6940A TFG6960A

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

SUIN TFG6960A Генератор сигналов произвольной формы серии TFG6900A — это высокорентабельный инструмент для вашей повседневной измерительной работы с двумя выходами каналов, максимальным диапазоном частот 60 МГц и многофункциональностью. Он может создавать более точные формы сигналов для соответствия лабораторным требованиям и прост в эксплуатации.

Технические характеристики

		TFG6910A	TFG6920A	TFG6930A	TFG6940A	TFG6960A
Frequency
Range	Sine	1 μHz ~ 10 MHz	1 μHz ~ 20 MHz	1 μHz ~ 30 MHz	1 μHz ~ 40 MHz	1 μHz ~ 60 MHz
	Square, Pulse	1 μHz ~ 10 MHz
	others	1 μHz ~ 5 MHz
Resolution		1 μHz
Accuracy		±(50ppm+1μHz)
Waveform
Type		Sine, Square, Ramp, Pulse, Noise,
		50 built-in waveforms + 5 user-defined waveforms
Length		4096 points
Sample Rate		120MSa/s				150MSa/s
Vertical Resolution		14 bits(CHA); 10 bits(CHB)
Amplitude Characteristics
Range	Frequency≤20MHz	0.1mVpp to 10Vpp(50Ω) 0.2mVpp to 20Vpp(Open circuit)
	Frequency>20MHz	0.1mVpp to 7.5Vpp(50Ω) 0.2mVpp to 15Vpp(Open circuit)
Resolution		1mVpp (Amplitude≥1Vpp, load 50Ω)
		0.1mVpp(Amplitude<1Vpp, load 50Ω)
		2mVpp (Amplitude≥2Vpp, open circuit)
		0.2mVpp(Amplitude<2Vpp, open circuit)
Accuracy		±(1% of setting＋1mVpp)(1kHz Sine, 0V offset, auto range)
Offset Characteristics
Range		±5Vdc (50Ω), ±10Vdc (open circuit)
Accuracy		±(1% of setting+1mVdc)
Modulation Characteristics (CHA)
FM,AM,PM,PWM,SUM		Carrier Waveform: Sine, Square, Ramp, etc.
		(only Pulse for PWM）
		Modulating Waveform: Sine, Square, Ramp, etc.
FSK,	Carrier Waveform	Modulating Frequency: 1μHz ~ 100kHz
BPSK		Sine, Square, Ramp, etc.
	Source	Internal/External
Sweep Characteristics (CHA)
Carrier Waveform		Sine, Square, Ramp, etc.
Type		Linear or Logarithmic
Sweep Time		5ms~500s
Hold/Return Time		0s~500s
Trigger Source		Internal, External and Manual
List Sweep		List Length: 600 pcs
Burst Characteristics (CHA)
Carrier Waveform		Sine, Square, Ramp, etc.
Burst Count		1 ~ 1000000
Period		1μs ~ 500s
Trigger Source		Internal, External, Manual
Counter
Frequency Range		10mHz ~ 350MHz, resolution: 6 digits/s
Period, Pulse Width		100ns ~ 20s
Duty Cycle		1% ~ 99%
General Characteristics
Power		AC 100 ~ 240V, 45 ~ 65Hz, < 30VA
Dimension & Weight		334×256×106 mm, Approx.3 kg

Функции

* Двухканальные выходы
* Точность частоты 50 ppm и разрешение 1 мкГц
* 5 стандартных форм сигналов, 50 встроенных и 5 определяемых пользователем произвольных форм сигналов
* Широкий спектр функций модуляции FM, AM, PM, PWM, Sum, FSK, BPSK
* Функции объединения и объединения каналов на CHB
* 6 цифр/с, 350 МГц Встроенный частотомер
* Стандартный интерфейс: USB-хост и устройство, RS-232

SUIN TFG6960A Генератор сигналов произвольной формы
Модели: TFG6910A TFG6920A TFG6930A TFG6940A TFG6960A

Характеристики

Полоса частот, МГц	60
Тип (генератор)	функциональный
