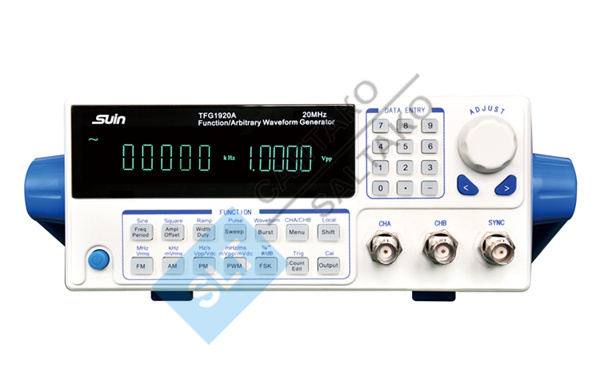

SUIN TFG1920A Генератор сигналов

SUIN TFG1920A Серия TFG1900A — это экономичный генератор функций с двумя выходами каналов, точностью частоты 20 ppm и возможностью создания 16 видов сигналов. Кроме того, благодаря многофункциональности, простой клавиатуре и цифровому дисплею, он широко используется в образовании, личном тестировании и промышленной сфере для удовлетворения основных требований к тестированию.

Технические характеристики

		TFG1905A	TFG1910A	TFG1920A
Частота
Диапазон	Синус	1 мкГц ~ 5 МГц	1 мкГц ~ 10 МГц	1мкГц ~ 20МГц
	Квадратный, Импульсный	1 мкГц ~ 5 МГц
	Другие	1 мкГц ~ 1 МГц
Разрешение		1 мкГц, 6 цифр
Точность		±20 частей на миллион
Форма волны
Тип		11 встроенных форм сигнала (синусоидальный, прямоугольный, пилообразный, импульсный и т. д.) +5 произвольных форм волн, определяемых пользователем
Длина		4096 баллов
Частота дискретизации		100 Мвыб/с
Вертикальное разрешение		10 бит
Амплитуда
Диапазон	Частота≤8МГц	0 ~ 10 В (50 Ом), 0 ~ 20 В (разомкнутая цепь)
	Частота>8МГц	0 ~ 9 Вpp(50 Ом), 0 ~ 18 Вpp(разомкнутая цепь)
Разрешение		2 мВпик (амплитуда>2 Впик)
		0,2 мВпик-пик (амплитуда ≤ 2 Впик-пик)
Смещение (Амплитуда 0Vpp)
Диапазон		±5 В постоянного тока (50 Ом), ±10 В постоянного тока (разомкнутая цепь)
Разрешение		2мВ постоянного тока
Модуляция (ЧА)
FM,AM,PM,ШИМ	Форма волны несущей	16 форм волн: синусоида, квадрат, пилообразная волна и т. д. (только импульсный для ШИМ)
	Модулирующая форма волны	16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
	Частота модуляции	2мГц ~ 20кГц
ФСК	Форма волны несущей	16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
	Частота надежды	1мкГц ~ 5МГц	1мкГц ~ 10МГц	1мкГц ~ 20МГц
	Ставка	1мГц ~ 100кГц
Развертка (CHA)
Форма волны несущей		16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
Тип		Линейный или логарифмический
Время подметания		50мс ~ 500с
Взрыв (CHA)
Форма волны несущей		16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
Количество всплесков		1 ~ 1000000
Внутренний период		1мкс ~ 500с
Фаза старта/остановки		0° ~ 360°
СИНХРОНИЗАЦИЯ ВЫХОДА
Характеристика формы волны		Прямоугольный, время нарастания/спада ≤ 20 нс
Уровень выходного сигнала		TTL-совместимый
Прилавок
Диапазон частот		1Гц ~ 100МГц
Входная амплитуда		100 мВ ~ 7 В ср.кв.
Период		50мс ~ 5с
Общие характеристики
Власть		Переменный ток 100 ~ 240 В, 45 ~ 65 Гц, < 30 ВА
Отображать		VFD-дисплей
Размеры и вес		322×256×102 мм, примерно 1,5 кг

Функции

SUIN TFG1920A Генератор сигналов
Модели: TFG1905A  TFG1910A  TFG1920A
