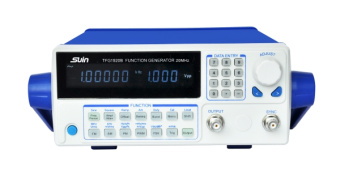

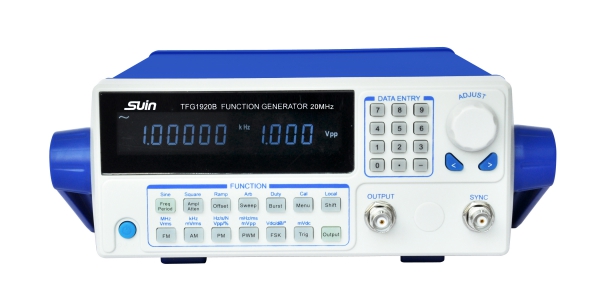

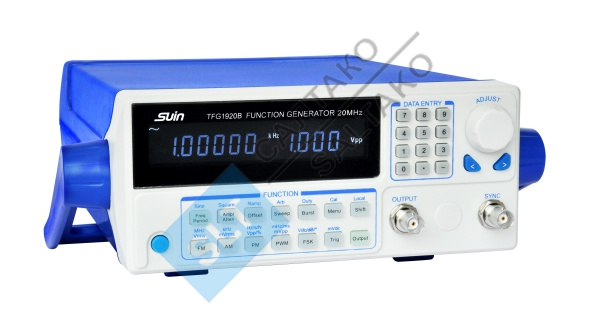

SUIN TFG1920B Генератор сигналов

SUIN TFG1920B Серия TFG1900B относится к  недорогим функциональным генераторам с одним выходным каналом, 3 МГц/5 МГц/10 МГц/20 МГц для синусоиды, высокоточная печатная плата, может выполнять тест быстро и точно. Работая при напряжении переменного тока 100-240 В, используя технологию DDS, это недорогой электронный испытательный и измерительный прибор для НИОКР, образования и т. д.

Технические характеристики

		TFG1903B	TFG1905B	TFG1910B	TFG1920B
Частота
Диапазон	Синус	10 мкГц ~ 3 МГц	10 мкГц ~ 5 МГц	10 мкГц ~ 10 МГц	10 мкГц ~ 20 МГц
	Квадрат	10 мкГц ~ 5 МГц
	Другие	10 мкГц ~ 1 МГц
Разрешение		10 мкГц
Точность		±50 частей на миллион
Форма волны
Тип		16 форм сигнала: синусоидальный, прямоугольный, пилообразный, экспоненциальный, логарифмический, шумовой и т. д.
Длина		1024 балла
Частота дискретизации		100 Мвыб/с
Вертикальное разрешение		8 бит
Синус	Гармонические искажения	≤-40 дБн (≤5 МГц); ≤-35 дБн (>5 МГц)
	Полное Искажение	≤0,5% (20 Гц ~ 20 кГц, 20 Впик-пик)
Квадрат	Время нарастания/падения фронта	≤35нс Перерегулирование: ≤ 10 %
	Рабочий цикл	0,1% ~ 99,9%
Рампа	Симметрия	0,0% ~100,0%
Амплитуда
Диапазон	Частота≤8МГц	0 ~ 10 В (50 Ом), 0 ~ 20 В (разомкнутая цепь)
	Частота>8МГц	0 ~ 9 В (50 Ом), 0 ~ 18 В (разомкнутая цепь)
Разрешение		5 мВпик-пик (амплитуда>2 Впик-пик)
		0,5 мВпик-пик (амплитуда ≤ 2 Впик-пик)
Смещение постоянного тока (усил. 0 В)
Диапазон		±5 В постоянного тока (50 Ом), ±10 В постоянного тока (разомкнутая цепь)
Разрешение		5мВ постоянного тока
Модуляция
ФМ, АМ,	Форма волны несущей	16 форм волн: синусоида, квадрат, пилообразная волна и т. д. (только импульсный для ШИМ)
ПМ,ШИМ	Модулирующая форма волны	16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
	Частота модуляции	40мГц ~ 20кГц
ФСК	Форма волны несущей	16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
	Модулирующая форма волны	Квадрат
	Ставка ФСК	40мГц ~ 100кГц
Частота развертки
Тип		Линейный или логарифмический
Время подметания		50мс ~ 500с
Источник триггера		Внутренний/Внешний/Ручной
Лопаться
Форма волны импульса		16 форм волн: синусоида, квадрат, пилообразная волна и т. д.
Количество всплесков		1 ~ 1000000
Внутренний период		1мкс ~ 20с
Начальная фаза		0° ~ 360°
Источник триггера		Внутренний/Внешний/Ручной
СИНХРОНИЗАЦИЯ ВЫХОДА
Электрический уровень		TTL-совместимый
Характеристика формы волны		Квадратный, время фронта ≤ 20 нс
Уровень выходного сигнала		низкий уровень <0,3 В, высокий уровень >4 В
Общие характеристики
Власть		Переменный ток 100 ~ 240 В, 45 ~ 65 Гц, < 20 ВА
Отображать		ЖК-дисплей
Размеры и вес		322×256×102 мм, примерно 1,5 кг

Функции

SUIN TFG1920B Генератор сигналов
Модели: TFG1903B  TFG1905B  TFG1910B  TFG1920B
