Генератор FNIRSI TSG6020 (TSG3020)

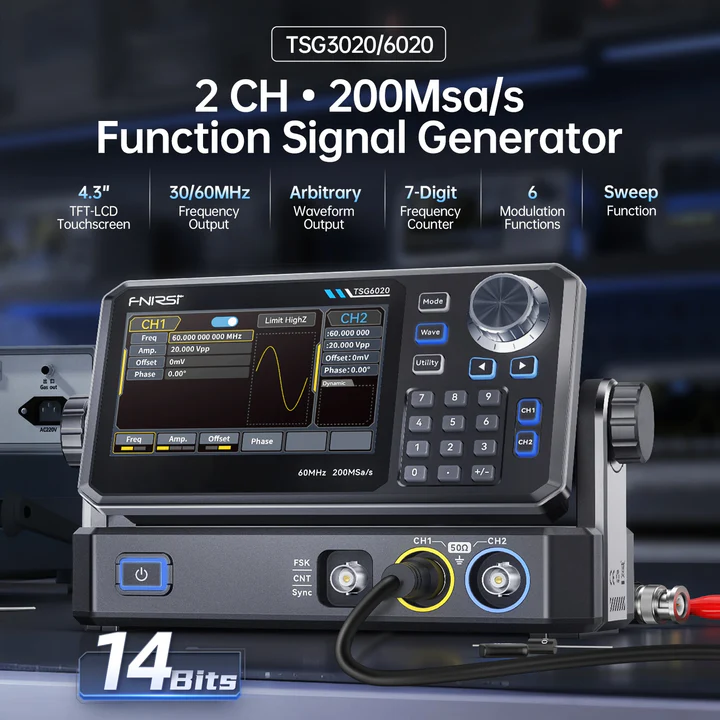

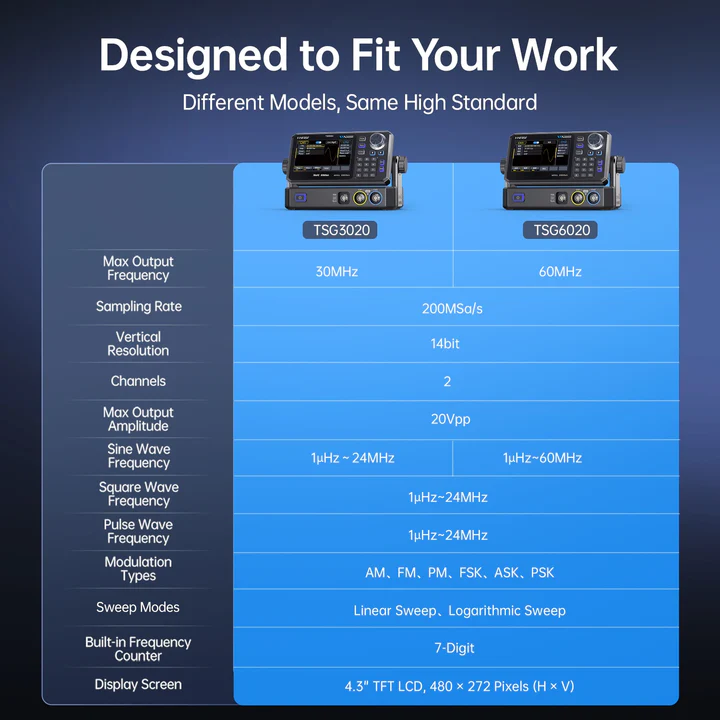

Генераторы TSG3020 и TSG6020 — это двухканальные генераторы функциональных/произвольных сигналов с технологией DDS, частотой дискретизации 200 Мвыб/с и 14-битным разрешением. TSG3020 поддерживает выходную частоту до 30 МГц, а TSG6020 — до 60 МГц. Оба обеспечивают амплитуду до 20 В (пиковое значение) с точным управлением формой сигнала, коэффициентом заполнения и фронтом сигнала. Идеально подходят для исследований и разработок, обучения и автоматизированного тестирования.


Функции

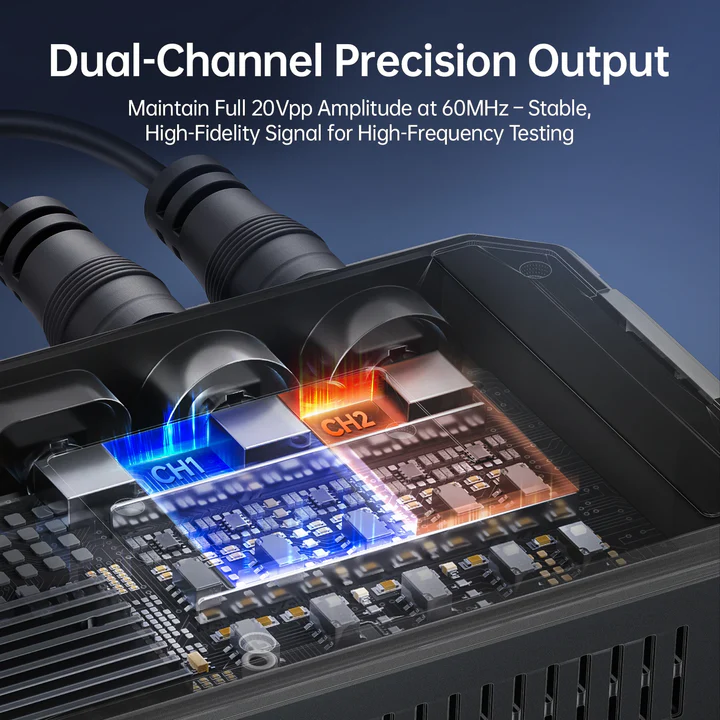

• Двухканальный выход  с амплитудой до 20 В (пиковое значение) на частотах 30 МГц (TSG3020) и 60 МГц (TSG6020) , идеально подходит для генерации сложных сигналов.

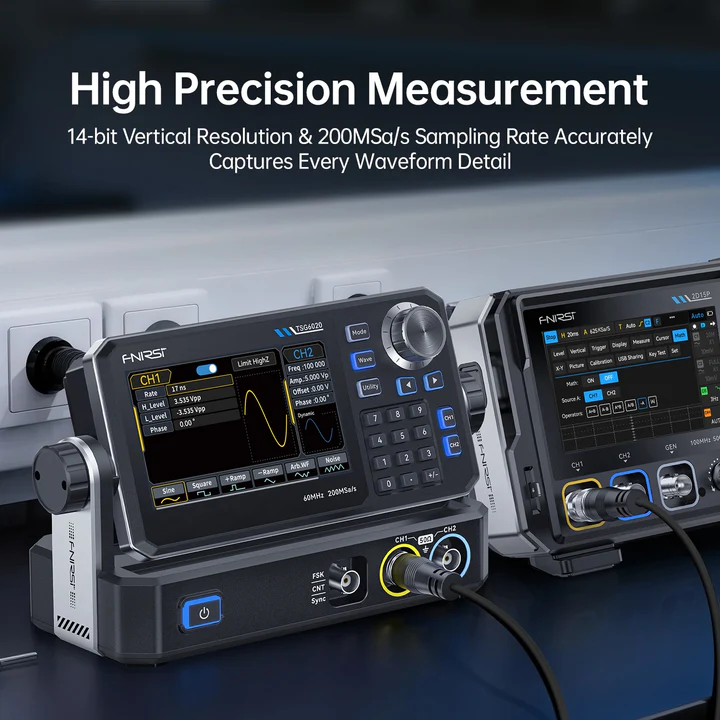

• Частота дискретизации 200 Мвыб/с  с 14-битным вертикальным разрешением обеспечивает высококачественное воспроизведение сигналов и минимальные искажения.
• Генерирует стандартные формы сигналов ( синусоида, прямоугольная форма, пилообразная форма, импульс, шум, постоянный ток ) и поддерживает произвольные формы сигналов, определяемые пользователем .

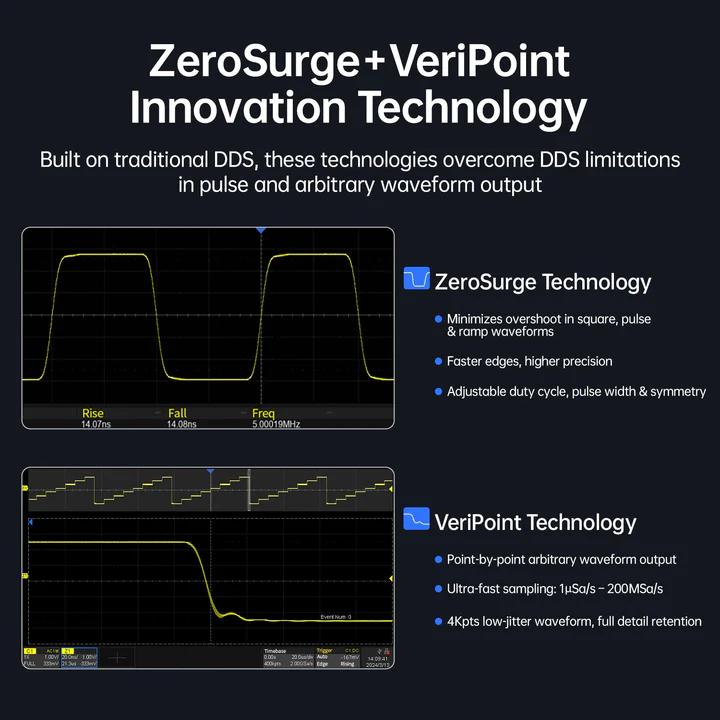

• Технология ZeroSurge  минимизирует перерегулирование в прямоугольных, импульсных и линейно изменяющихся формах сигналов, обеспечивая перерегулирование ≤1% и время нарастания/спада ≤13,5 нс для более четких фронтов и более высокой точности.
• Технология VeriPoint  обеспечивает вывод произвольных сигналов с точностью до точки с частотой дискретизации от 1 мкс/с до 200 Мс/с , сохраняя при этом полную детализацию сигнала и низкий уровень дрожания (<200 пс) .

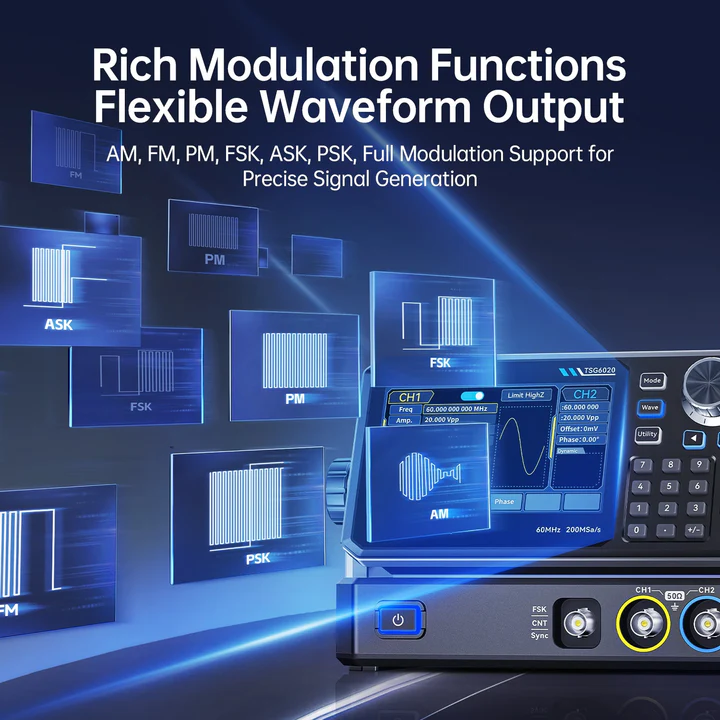

• Широкая поддержка модуляции: AM, FM, PM, FSK, ASK и PSK , подходит для цифровой связи и тестирования радиочастот.
• Функция частотной развертки  с линейным/логарифмическим режимами и временем развертки от 1 мс до 500 с ±0,1% , идеально подходит для характеризации фильтров и анализа отклика системы.

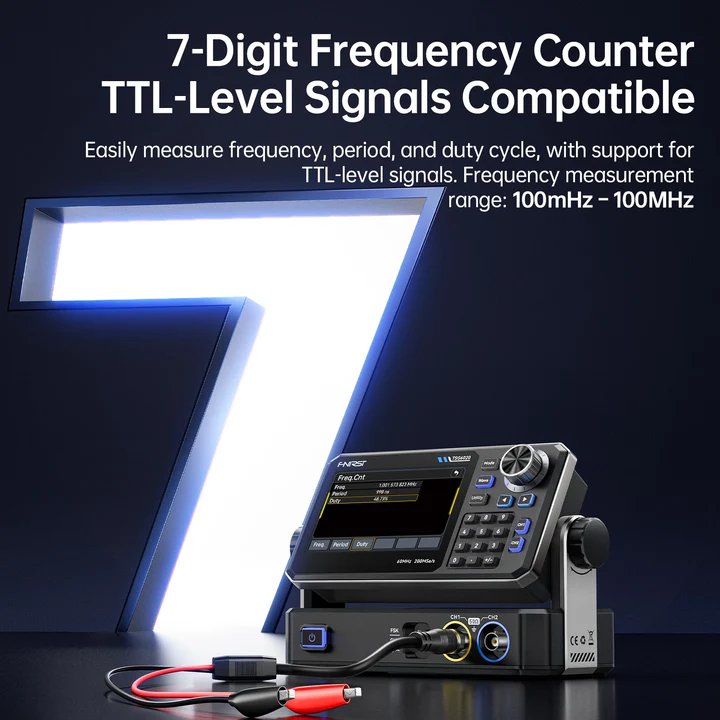

• Встроенный 7-разрядный частотомер измеряет частоту, период и коэффициент заполнения сигналов уровня TTL в диапазоне от 100 мГц до 100 МГц с точностью ±51 ppm .
• Высокоточный выходной сигнал: от 1 мВ (пиковое значение) до 10 В (пиковое значение) (на 50 Ом) , фазовый шум ≤ -125 дБн/Гц при 10 МГц (смещение 10 кГц) и гармонические искажения < -40 дБн при 30–60 МГц .

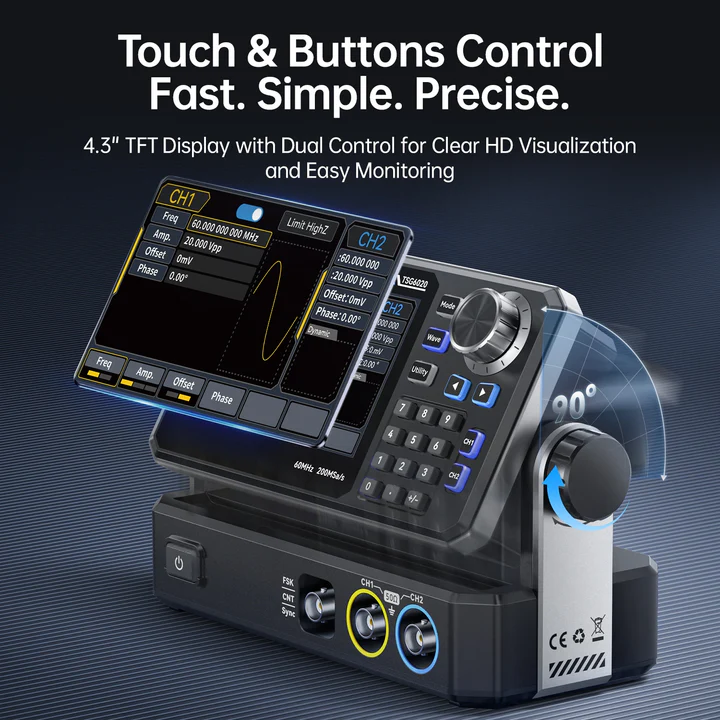

• 4,3-дюймовый сенсорный TFT-LCD экран  в сочетании с физическими кнопками обеспечивает интуитивно понятное управление и быструю настройку параметров в лабораторных или полевых условиях.
• Предварительный просмотр осциллограммы и отображение состояния в реальном времени на экране для наглядного мониторинга во время настройки и работы.
• Надежная защита выходного сигнала включает в себя изоляцию каналов , защиту от замыкания на землю и синхронизацию/выход, совместимые с TTL , что обеспечивает стабильную работу в сложных условиях.
• Высокоэффективная система охлаждения  с алюминиевым радиатором и бесшумным вентилятором обеспечивает тепловую стабильность при длительной эксплуатации.
• Энергонезависимая память  позволяет хранить до 24 произвольных пользовательских волновых форм для мгновенного вызова без переконфигурации.
• Поддерживает несколько режимов работы: непрерывный, стробированный выход, модуляция и развертка , обеспечивая максимальную гибкость для автоматизированных систем тестирования.

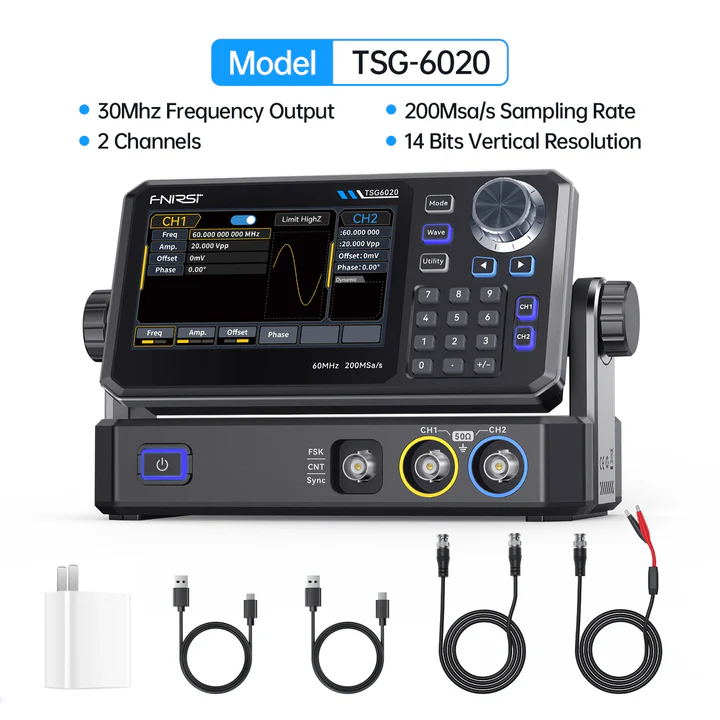

Список комплектации:

Модель TSG6020

◉ Генератор сигналов TSG6020
◉ Зарядное устройство (вилка стандарта США или ЕС)
◉ Зарядный кабель Type-C
◉ Кабель для передачи данных
◉ Кабель для тестирования
◉ Зажимы типа «крокодил»
◉ Руководство пользователя


Модель TSG3020

◉ Генератор сигналов TSG3020
◉ Зарядное устройство (вилка стандарта США или ЕС)
◉ Зарядный кабель Type-C
◉ Кабель для передачи данных
◉ Кабель для тестирования
◉ Зажимы типа «крокодил»
◉ Руководство пользователя
