Генератор сигналов АКИП-3437

Генератор сигналов АКИП-3437

Серия недорогих 2-канальных генераторов сигналов специальной формы АКИП-3437. Эти приборы, построенные на основе передовой технологии прямого цифрового синтеза (DDS), объединяют функции генератора сигналов произвольной формы, генератора сигналов специальных форм и частотомера, предлагая инженерам и разработчикам мощный и гибкий инструмент для решения широкого круга задач — от тестирования электронных компонентов до моделирования сложных сигналов в системах связи и управления.

Серия АКИП-3437 включает четыре модели, различающиеся максимальной частотой выходного сигнала:

Модель	Синус	Прямоугольный	Импульс	Другие формы
АКИП-3437/1	до 20 МГц	до 20 МГц	до 10 МГц	до 10 МГц
АКИП-3437/2	до 30 МГц	до 30 МГц	до 10 МГц	до 10 МГц
АКИП-3437/3	до 40 МГц	до 40 МГц	до 10 МГц	до 10 МГц
АКИП-3437/4	до 60 МГц	до 40 МГц	до 25 МГц	до 20 МГц

Все модели оснащены двумя полностью независимыми выходными каналами, что позволяет использовать прибор как два отдельных генератора в одном корпусе.

Ключевые особенности новой серии:

• Увеличенный до 12 Впик-пик выходной уровень предоставляет дополнительную гибкость и запас по амплитуде, особенно при работе с высокоомными нагрузками или в задачах, приближенных к силовой электронике.
• 166 встроенных форм сигналов, включая 8 стандартных (синус, прямоугольник, пила, импульс, шум, PRBS, произвольная форма и гармоника), что покрывает практически любые потребности при тестировании.
• Высокое разрешение ЦАП — 16 бит и частота дискретизации до 625 МГц обеспечивают высокую точность и детализацию сигнала.
• Глубокая память для произвольных сигналов — 32 МБ позволяет воспроизводить сложные длительные последовательности без потери качества.
• 13 видов модуляции: FM, AM, PM, PWM, SUM, FSK, 4FSK, NFSK, PSK, 4PSK, NPSK, ASK, OSK — для моделирования сигналов в системах связи и управления.
• Встроенный частотомер с диапазоном до 300 МГц.
• Режимы свипирования (линейный, логарифмический, ступенчатый) и пакетной передачи (Burst) с функцией непрерывной корректировки фазы.
• Функция синтеза гармоник (до 50-й гармоники) с независимой установкой амплитуды и фазы каждой гармоники.
• Режим объединения каналов (CH1+CH2) и режим сопряжения (копирование и связывание параметров двух каналов).
• Режим двойного импульса с раздельной установкой ширины первого и второго импульсов и временного интервала между ними.
• Удобный сенсорный TFT-дисплей диагональю 11 см (480×272 точек).
• Интерфейсы: USB, LAN — для удаленного управления и обмена данными.
• Энергонезависимая память 100 Мбайт для хранения пользовательских настроек и сигналов.
• Опциональный термостатированный опорный генератор (TCXO) с точностью ±1×10⁻⁶.
• Опциональный усилитель мощности до 8 Вт (нагрузка 8 Ом, частота ≤ 100 кГц).

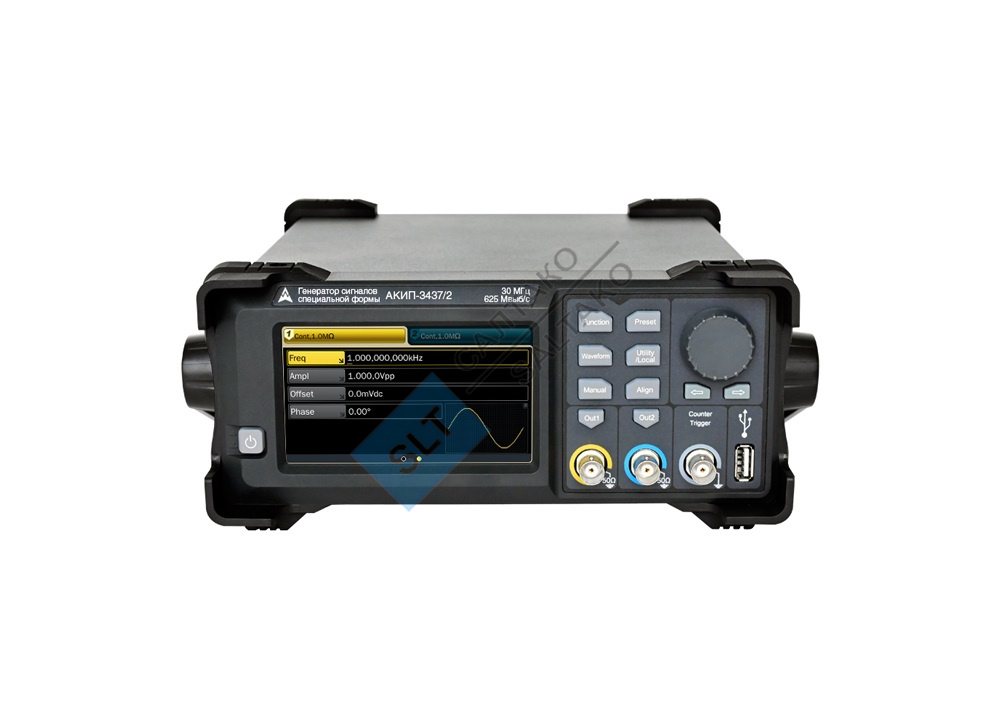

Генератор сигналов АКИП-3437
Модели: АКИП-3437/1, АКИП-3437/2, АКИП-3437/3, АКИП-3437/4
